申请日2015.12.30
公开(公告)日2016.08.10
IPC分类号C02F9/02; B01D65/02; B01D65/06; C02F1/44; C02F1/24
摘要
本实用新型公开了一种气浮污水过滤系统，包括原水池，原水池的出水口端接一袋虑过滤装置，所述袋虑过滤装置的出水口端接陶瓷膜过滤系统，所述陶瓷膜过滤系统的出水口端接气浮膜过滤系统，所述气浮膜过滤系统的出水口端接一反洗系统、一产水池和一浓水收集池，浓水池的出水口端接一压滤机。本实用新型的原水经过滤袋、陶瓷膜、气浮膜三级过滤后，产水流进产水池，浓水排到厢式或带式压滤机经过挤压过滤，泥水分离，分离后的水继续排到陶瓷膜里面过滤，重复进行过滤，直至过滤完全，且采用气浮膜，中空纤维膜丝为过滤介质，膜丝内外压差形成驱动力，过滤效果更好，通过反洗系统及化学清洗系统对气浮膜进行清洗，有效保护膜丝，增加其使用寿命。

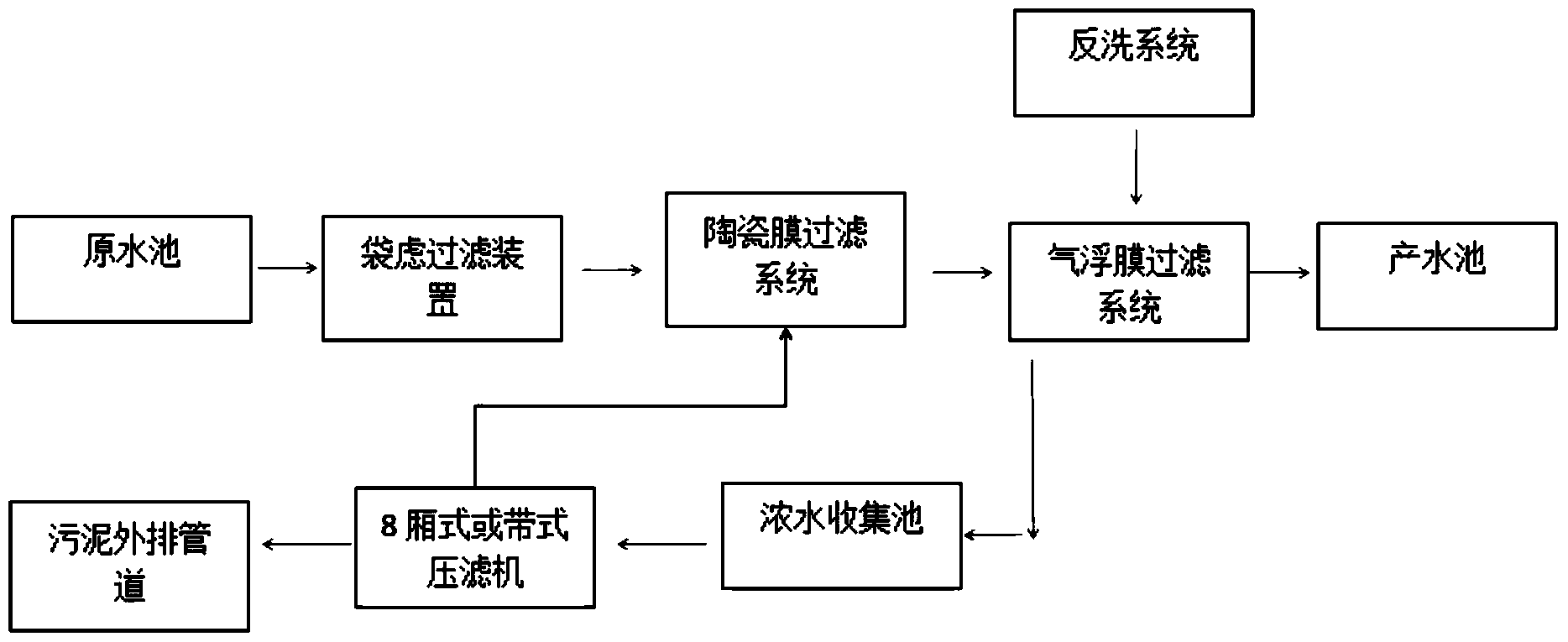

摘要附图
权利要求书
1.一种气浮污水过滤系统，其特征在于：包括原水池，原水池的出水口端接一袋虑过滤装置，原水池通过原水进水管进水，原水进水管上接原水气动阀，所述袋虑过滤装置的出水口端接陶瓷膜过滤系统，所述陶瓷膜过滤系统的出水口端接气浮膜过滤系统，所述气浮膜过滤系统的出水口端接一反洗系统、一产水池和一浓水收集池，气浮膜过滤系统过滤出的产水量的90%流入产水池内，产水量的10%流入反洗系统，浓水池的出水口端接一压滤机，压滤机设置一排水口和一排污口，排水口出水口端接陶瓷膜过滤系统，排污口的出口端接污泥外排管道。
2.根据权利要求1所述的气浮污水过滤系统，其特征在于：所述陶瓷膜过滤系统包括一陶瓷膜，所述陶瓷膜的孔径精度在0.1um到1um。
3.根据权利要求1所述的气浮污水过滤系统，其特征在于：所述压滤机为8厢式或带式压滤机。
4.根据权利要求1所述的气浮污水过滤系统，其特征在于：所述气浮膜过滤系统包括一气浮膜，所述气浮膜呈圆柱形状，气浮膜内部设置一过滤腔，气浮膜上开设有透液用的过滤孔，过滤孔的内部与过滤腔相通;所述气浮膜采用中空纤维膜丝为过滤介质，膜丝内外压差形成驱动力，所述膜丝上均设置有加强筋，所述气浮膜的底端安装有感应式自动曝气机。
5.根据权利要求4所述的气浮污水过滤系统，其特征在于：所述过滤孔孔径为0.002—0.1微米。
6.根据权利要求1所述的气浮污水过滤系统，其特征在于：所述气浮膜过滤系统还设置有化学清洗系统，所述化学清洗系统包括清洗水箱、化学清洗泵，化学清洗泵的出水口端与气浮膜的进水口端接一化学清洗过滤器，化学清洗泵的进水口端与清洗水箱的出水口端连接，中间设置一清水出水阀门，清洗水箱的进水口端与净水池相接，清洗水箱与净水池之间设置有清水进水阀门，净水池与净水输入管接通，清洗水箱内放置清洗用的药品。
7.根据权利要求6所述的气浮污水过滤系统，其特征在于：所述气浮膜上还接有一进气管，该进气管的输入端接一空气压缩机，所述进气管上设置一进气阀门，所述清洗水箱上设置有一加热装置，加热温度为20-30℃，所述清洗水箱内还安装有一用于搅拌药品的搅拌器。
8.根据权利要求1所述的气浮污水过滤系统，其特征在于：所述反洗系统包括反洗保安过滤器，反洗保安过滤器的外侧端接一反洗水泵，反洗水泵的进水口端连接气浮产水池，气浮膜过滤完成后的净水进入到气浮产水池内，位于反洗水泵的出水口端还接有一加药系统。
9.根据权利要求8所述的气浮污水过滤系统，其特征在于：所述加药系统包括一用于配制及存储氧化剂溶液的加药箱和一驱动用的加药泵，加药泵将加药箱内的氧化剂抽出排入到气浮膜内。
说明书
一种气浮污水过滤系统
技术领域
本实用新型属于建筑泥头车废水处理领域，具体涉及一种气浮污水过滤系统。
背景技术
建筑工地施工时，采用泥头车作为运输工具，主要运输一些不易或不怕摔坏的东西，多用来装土方，因此车身上满是泥土，而清洗这些车辆会产生大量的废水，而且水量较大，不二次回收利用会造成严重的资源浪费。
在污水过滤系统中，通常会采用一个常规膜过滤，常规膜在使用时污水中的悬浮物便会堵塞过滤网孔，因此需要在整个系统中增设一个反洗系统，由于堵塞频繁，因此需要经常起到反洗系统，增加成本，且常规膜在过滤时非常容易堵塞，需要频繁进行检修与更换。
废水中的化学物质会损坏过滤膜，需要定期进行检修或者清洗，现有技术中整套设备的体积大，占用场地。
发明内容
本实用新型所要解决的技术问题是提供一种采用气浮膜作为核心过滤器件、过滤效果更好、整体成本大大降低、且装设反洗系统及化学清洗系统，整套系统集合于一体，结构设计合理，体积更小、安装更加方便的气浮污水过滤系统。
本实用新型是通过以下技术方案来实现的：一种气浮污水过滤系统，包括原水池，原水池的出水口端接一袋虑过滤装置，原水池通过原水进水管进水，原水进水管上接原水气动阀，所述袋虑过滤装置的出水口端接陶瓷膜过滤系统，所述陶瓷膜过滤系统的出水口端接气浮膜过滤系统，所述气浮膜过滤系统的出水口端接一反洗系统、一产水池和一浓水收集池，气浮膜过滤系统过滤出的产水量的90%流入产水池内，产水量的10%流入反洗系统，浓水池的出水口端接一压滤机，压滤机设置一排水口和一排污口，排水口出水口端接陶瓷膜过滤系统，排污口的出口端接污泥外排管道。
作为优选的技术方案，所述陶瓷膜过滤系统包括一陶瓷膜，所述陶瓷膜的孔径精度在0.1um到1um。
作为优选的技术方案，所述压滤机为8厢式或带式压滤机。
作为优选的技术方案，所述气浮膜过滤系统包括一气浮膜，所述气浮膜呈圆柱形状，气浮膜内部设置一过滤腔，气浮膜上开设有透液用的过滤孔，过滤孔的内部与过滤腔相通;所述气浮膜采用中空纤维膜丝为过滤介质，膜丝内外压差形成驱动力，所述膜丝上均设置有加强筋，所述气浮膜的底端安装有感应式自动曝气机。
作为优选的技术方案，所述过滤孔孔径为0.002—0.1微米。
作为优选的技术方案，所述气浮膜过滤系统还设置有化学清洗系统，所述化学清洗系统包括清洗水箱、化学清洗泵，化学清洗泵的出水口端与气浮膜的进水口端接一化学清洗过滤器，化学清洗泵的进水口端与清洗水箱的出水口端连接，中间设置一清水出水阀门，清洗水箱的进水口端与净水池相接，清洗水箱与净水池之间设置有清水进水阀门，净水池与净水输入管接通，清洗水箱内放置清洗用的药品。
作为优选的技术方案，所述气浮膜上还接有一进气管，该进气管的输入端接一空气压缩机，所述进气管上设置一进气阀门，所述清洗水箱上设置有一加热装置，加热温度为20-30℃，所述清洗水箱内还安装有一用于搅拌药品的搅拌器。
作为优选的技术方案，所述反洗系统包括反洗保安过滤器，反洗保安过滤器的外侧端接一反洗水泵，反洗水泵的进水口端连接气浮产水池，气浮膜过滤完成后的净水进入到气浮产水池内，位于反洗水泵的出水口端还接有一加药系统。
作为优选的技术方案，所述加药系统包括一用于配制及存储氧化剂溶液的加药箱和一驱动用的加药泵，加药泵将加药箱内的氧化剂抽出排入到气浮膜内。
本实用新型的有益效果是：本实用新型的原水经过滤袋、陶瓷膜、气浮膜三级过滤后，产水流进产水池，浓水排到厢式或带式压滤机经过挤压过滤，泥水分离，分离后的水继续排到陶瓷膜里面过滤，重复进行过滤，直至过滤完全，且采用气浮膜，中空纤维膜丝为过滤介质，膜丝内外压差形成驱动力，过滤效果更好，通过反洗系统及化学清洗系统对气浮膜进行清洗，有效保护膜丝，增加其使用寿命。
