申请日2016.01.15
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型涉及单户式一体化生化污水处理装置，包括玻璃钢材质的罐体，在罐体内呈环形状拼接集成有初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽;污水通过气泵提升依次经过初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽后排放;厌氧滤槽内填充厌氧填料;缺氧滤槽内填充缺氧填料;所述好氧滤槽内填充好氧滤料;在所述罐体上分别设有与初沉槽相通的污水进口，与处理水槽相通的排放口。本实用新型的单户式一体化生化污水处理装置，分散处理，化整为零，灵活多变，污水设备各户自行管理，省掉了管网建设及养护的费用;而且设备小，施工周期短，结构紧凑，出水水质好，检修方便。
权利要求书
1.单户式一体化生化污水处理装置， 包括玻璃钢材质的罐体，其特征在于，在所述罐体内呈环形状拼接集成有初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽;污水通过气泵提升依次经过初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽后排放;所述厌氧滤槽内填充厌氧填料;所述缺氧滤槽内填充缺氧填料;所述好氧滤槽内填充好氧滤料;在所述罐体上分别设有与初沉槽相通的污水进口，与处理水槽相通的排放口。
2.根据权利要求1所述单户式一体化生化污水处理装置，其特征在于，所述罐体上方设有检修孔。
3.根据权利要求1所述单户式一体化生化污水处理装置，其特征在于，所述罐体成圆桶状结构，其高度为1500-2000mm。
说明书
单户式一体化生化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种单户式一体化生化污水处理装置，属于污水处理技术领域。
背景技术
居民在生活过程中排放了大量生活污水，若不及时处理，将对周围环境造成污染。农村生活污水主要包括两个方面：(1)厨房、洗涤、冲厕用水，含有有机物、氮、磷和细菌等;(2)养殖及畜禽粪便等废水，主要含有有机物、氮、磷和COD等。其主要特点可以概括为：污水分布广泛且分散、流量小、范围广、污水成分复杂、收集难度大、防治效率低等。目前，污水处理方式主要可以分为集中式污水处理和分散式污水处理两种。集中式污水处理一直是城市污水处理的标准处理系统，但是农村管网收集不同于城市，收集难度大，水量少，跨越河道有多，投资高，难于养护。由于广大农村地区村庄分散、集居度小同，在国内农村建立庞大的排水管网系统以收集污废水统一处理是非常不经济的。因此，分散式污水处理是基于没有庞大完善的排水管网的前提下，对地区性分散的用户进行简单收集并处理污废水的一种方式，国农村的污水处理，只能走小型化、就地化、分散式的污水处理方式的道路。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，本实用新型提供一种单户式一体化生化污水处理装置，设计紧凑，操作运行方便，日常费用低廉，出水稳定，可放置于地上，也可埋地上部覆土，种植花木、草坪，进一步美化环境。

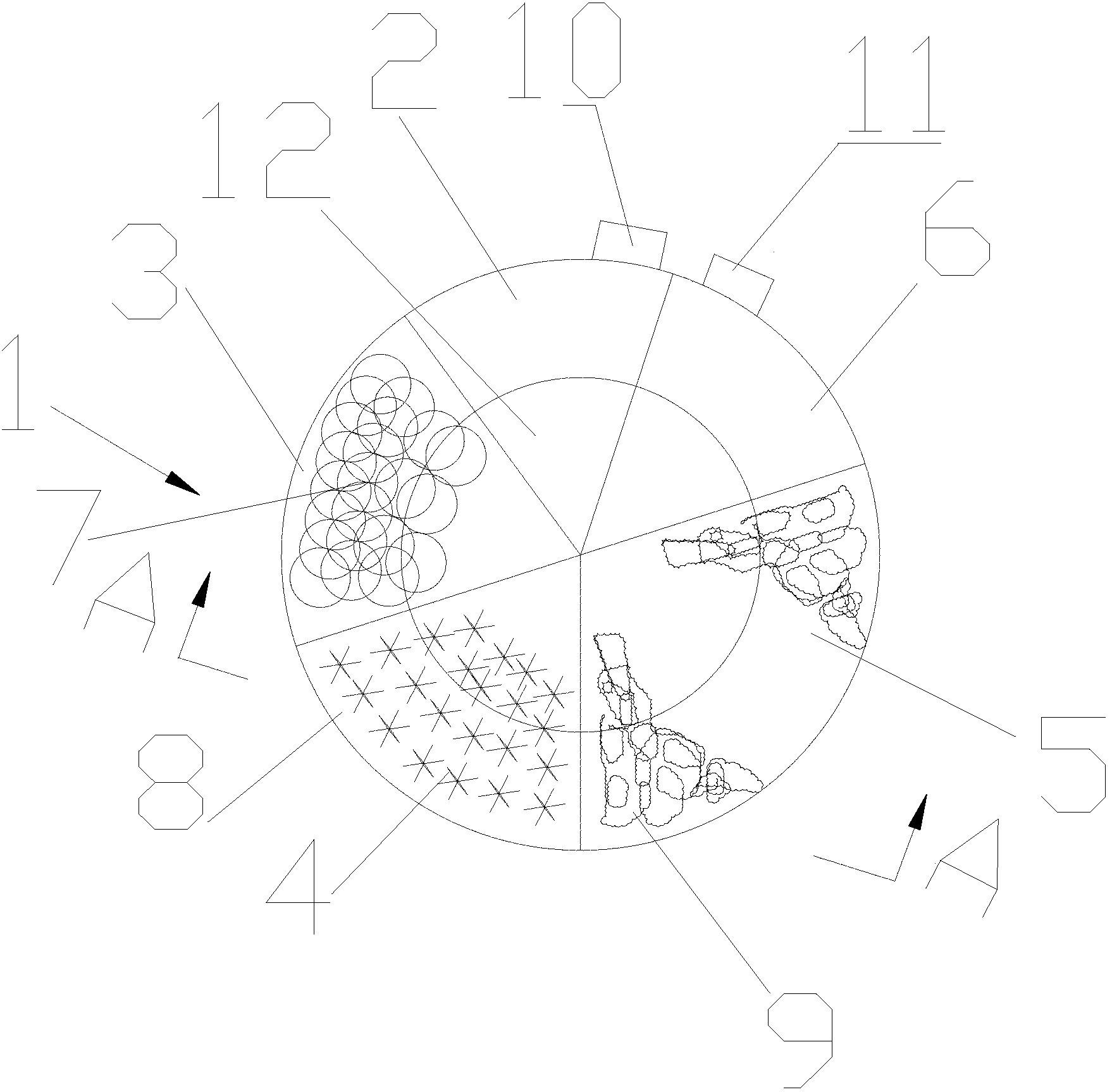

为达到上述目的，本实用新型采用的技术方案是：单户式一体化生化污水处理装置，包括玻璃钢材质的罐体，在所述罐体内呈环形状拼接集成有初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽;污水通过气泵提升依次经过初沉槽、厌氧滤槽、缺氧滤槽、好氧滤槽和处理水槽后排放;所述厌氧滤槽内填充厌氧填料;所述缺氧滤槽内填充缺氧填料;所述好氧滤槽内填充好氧滤料;在所述罐体上分别设有与初沉槽相通的污水进口，与处理水槽相通的排放口。
作为本实用新型进一步改进的，所述罐体上方设有检修孔。
作为本实用新型进一步改进的，所述罐体成圆桶状结构，其高度为1500-2000mm。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型的单户式一体化生化污水处理装置，分散处理，化整为零，灵活多变，污水设备各户自行管理，省掉了管网建设及养护的费用;而且设备小，施工周期短，结构紧凑，出水水质好，检修方便。
