申请日2016.01.27
公开(公告)日2016.05.04
IPC分类号B01D29/00
摘要
本发明实施例涉及一种污水处理装置和污水提升系统，污水处理装置包括：进水管、固液分离罐、单向过滤器、截断浮球、集水罐、污水泵和出水管;固液分离罐具有进水口、过滤出水口和排污口;污水泵包括泵体、第一连接管和第二连接管;第一连接管与单向过滤器和泵体分别相接;第二连接管与泵体、集水罐分别相接;集水时，污水由进水管流入固液分离罐，经单向过滤器过滤后，液体部分经污水出水口、第一连接管、泵体和第二连接管排入集水罐中;污水中的固体残渣被单向过滤器过滤在固液分离罐中;排水时，污水泵启动工作，将集水罐中的污水抽出，由第二连接管、泵体、第一连接管和单向过滤器进入集水罐中，再经排污口由出水管排出。
权利要求书

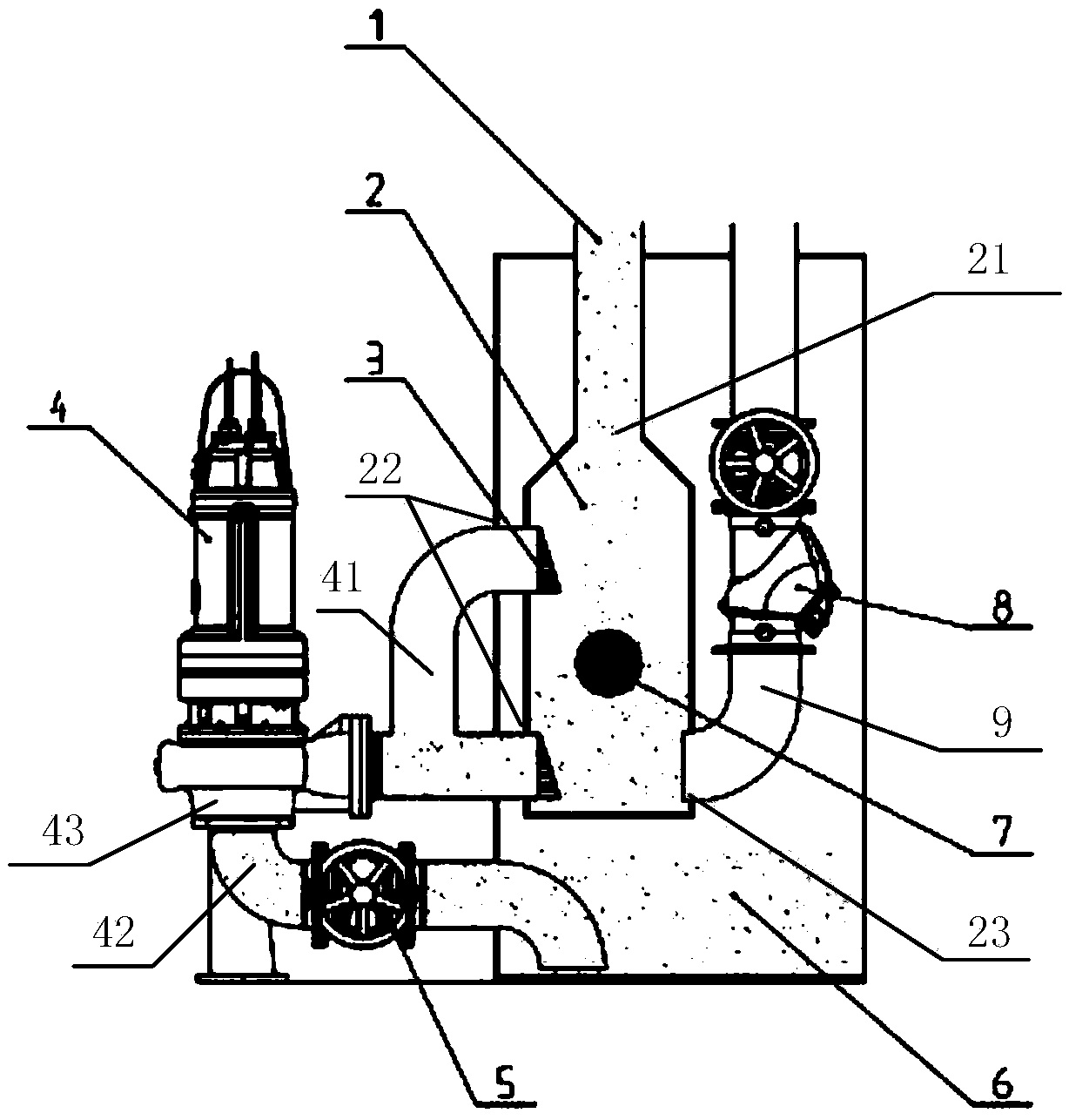

1.一种污水处理装置，其特征在于，所述污水处理装置包括：进水管、固液分离罐、单向过滤器、截断浮球、集水罐、污水泵和出水管;
所述固液分离罐具有进水口、过滤出水口和排污口;其中，所述进水口设置于所述固液分离罐顶部，与所述进水管相接;所述截断浮球容置与所述固液分离罐内，且所述截断浮球的直径大于所述进水口直径;所述过滤出水口为一个或多个，且其中至少一个过滤出水口设置于所述固液分离罐底部;所述单向过滤器设置于所述过滤出水口内;所述排污口设置于所述固液分离罐底部，与所述出水管相接;所述集水罐的底部低于所述固液分离罐设置;所述污水泵，包括泵体、第一连接管和第二连接管;所述第一连接管的一端插入所述过滤出水口，与所述单向过滤器相接，另一端与所述泵体相接;所述第二连接管的一端与所述泵体相接，另一端插入所述集水罐内;
集水时，污水由所述进水管流入所述固液分离罐，经所述单向过滤器过滤后，污水中的液体部分由所述污水出水口排出，经第一连接管、泵体和第二连接管进入所述集水罐中;污水中的固体残渣被所述单向过滤器过滤留在所述固液分离罐中;
排水时，所述污水泵启动工作，将所述集水罐中的污水抽出，由所述第二连接管、泵体、第一连接管和单向过滤器进入所述集水罐中，所述集水罐中的截断浮球随液位上升至所述固液分离罐顶部，堵住所述进水口以避免污水回流至所述进水管中，所述固液分离罐中的污水经所述排污口由所述出水管排出。
2.根据权利要求1所述的污水处理装置，其特征在于，所述出水管的顶端高于所述进水口设置，并且所述出水管中设有单向阀，避免污水经由所述出水管反流回所述集水罐中。
3.根据权利要求1所述的污水处理装置，其特征在于，所述第二连接管中具有闸阀，用于控制导通或关断所述第二连接管。
4.根据权利要求1所述的污水处理装置，其特征在于，所述单向过滤器包括管路连接部、固定连接部、过滤部和拍门;
所述过滤部为斜面柱状，侧面为条形栅格，其中一个端面为斜面，所述污水中的液体部分从所述条形栅格通过，污水中的固体残渣被所述条形栅格滤出;
所述管路连接部与所述过滤部相连接，所述管路连接部装设于所述第一连接管内，从而将所述单向过滤器固定于所述第一连接管上;
所述拍门盖合于所述过滤部的所述一个端面上，通过所述固定连接部将所述拍门的一端与所述过滤部相接;
当污水由所述固液分离罐流入第一连接管时，所述拍门在所述污水的水流压力作用下闭合在所述过滤部的所述一个端面上，使污水经所述过滤部流入所述第一连接管;当污水由所述第一连接管流入所述固液分离罐时，所述拍门在所述污水的水流压力作用下打开，使污水流入所述固液分离罐。
5.根据权利要求1所述的污水处理装置，其特征在于，所述污水泵的叶轮为闭式叶轮。
6.一种污水提升系统，其特征在于，所述污水提升系统包括：控制设备和至少两套如权利要求1所述的污水处理装置;
所述多个污水处理装置的集水罐相互连通;
所述控制设备与每套污水处理装置的污水泵分别连接，独立控制每个污水泵工作。
7.根据权利要求6所述的污水提升系统，其特征在于，所述控制设备控制部分污水泵停止工作使相应的污水处理装置处于集水状态，并且控制其余部分污水泵工作使相应的污水处理装置处于排水状态。
8.根据权利要求6或7所述的污水提升系统，其特征在于，所述污水提升系统包括两套所述污水处理设备;
其中，第一套污水处理设备中，污水由进水管流入固液分离罐，经单向 过滤器过滤后，污水中的液体部分由污水出水口排出，经第一套污水处理设备的第一连接管、泵体和第二连接管进入所述集水罐中;
第二套污水处理设备中，污水泵启动工作，将所述集水罐中的污水抽出，由第二套污水处理设备的第二连接管、泵体、第一连接管和单向过滤器进入固液分离罐中，所述固液分离罐中的截断浮球随液位上升至所述固液分离罐顶部，堵住所述进水口以避免污水回流至所述进水管中，所述第二套污水处理设备的固液分离罐中的污水经所述排污口由所述出水管排出。
说明书
污水处理装置和污水提升系统
技术领域
本发明涉及污水处理领域，尤其涉及一种污水处理装置和污水提升系统。
背景技术
污水泵站就是设置于污水管道系统中，用以抽升城市污水的泵站。因为污水管不像给水管(自来水)，是没有压力的，需要靠污水自身的重力自流，由于城市截污网管收集的污水面积较广，离污水处理厂距离较远，不可能将管道埋地很深，所以需要设置泵站，提升污水的高程。其中，最大颗粒通过率、泵站能效水平是污水泵站的重要参数。在国家提倡节能减排的大环境下，减少污水泵站的能源消耗有重要的现实意义。
国内外常用的污水泵站有两种形式：传统湿式混凝土污水泵站和一体化湿式预制泵站。传统湿式混凝土污水泵站由于占地面积大，征地及土建成本高;需加设大型铸铁镶铜闸门及启闭机，回转格栅及栅渣输送机，设备成本高;需人值守清理栅渣，人工成本高;水泵效率低，运行费用高。因工况恶劣，泵易磨损堵塞，故障率高，维修成本高等缺点近年来已越来越少使用，取而代之的是一体化湿式预制泵站。一体化湿式预制泵站采用预制井筒、粉碎格栅、自动控制等特点，解决了征地和土建成本高、需人值守等缺点，但仍具有设备成本高、泵站效率低、泵易磨损堵塞等缺点。
发明内容
本发明的目的是提供一种污水处理装置和污水提升系统，能够分离污水 中的大颗粒物，使其不进入污水泵，避免污水泵堵塞，增加污水泵寿命。同时可以实现自动控制，无需人力值守，能够预制井筒安装，减少征地和土建费用，也无需粉碎格栅等额外设备，进一步降低了设备成本。
为实现上述目的，在第一方面，本发明提供了一种污水处理装置，包括：进水管、固液分离罐、单向过滤器、截断浮球、集水罐、污水泵和出水管;
所述固液分离罐具有进水口、过滤出水口和排污口;其中，所述进水口设置于所述固液分离罐顶部，与所述进水管相接;所述截断浮球容置与所述固液分离罐内，且所述截断浮球的直径大于所述进水口直径;所述过滤出水口为一个或多个，且其中至少一个过滤出水口设置于所述固液分离罐底部;所述单向过滤器设置于所述过滤出水口内;所述排污口设置于所述固液分离罐底部，与所述出水管相接;所述集水罐的底部低于所述固液分离罐设置;所述污水泵，包括泵体、第一连接管和第二连接管;所述第一连接管的一端插入所述过滤出水口，与所述单向过滤器相接，另一端与所述泵体相接;所述第二连接管的一端与所述泵体相接，另一端插入所述集水罐内;
集水时，污水由所述进水管流入所述固液分离罐，经所述单向过滤器过滤后，污水中的液体部分由所述污水出水口排出，经第一连接管、泵体和第二连接管进入所述集水罐中;污水中的固体残渣被所述单向过滤器过滤留在所述固液分离罐中;
排水时，所述污水泵启动工作，将所述集水罐中的污水抽出，由所述第二连接管、泵体、第一连接管和单向过滤器进入所述集水罐中，所述集水罐中的截断浮球随液位上升至所述固液分离罐顶部，堵住所述进水口以避免污水回流至所述进水管中，所述固液分离罐中的污水经所述排污口由所述出水管排出。
优选的，所述出水管的顶端高于所述进水口设置，并且所述出水管中设有单向阀，避免污水经由所述出水管反流回所述集水罐中。
优选的，所述第二连接管中具有闸阀，用于控制导通或关断所述第二连 接管。
优选的，所述单向过滤器包括管路连接部、固定连接部、过滤部和拍门;
所述过滤部为斜面柱状，侧面为条形栅格，其中一个端面为斜面，所述污水中的液体部分从所述条形栅格通过，污水中的固体残渣被所述条形栅格滤出;
所述管路连接部与所述过滤部相连接，所述管路连接部装设于所述第一连接管内，从而将所述单向过滤器固定于所述第一连接管上;
所述拍门盖合于所述过滤部的所述一个端面上，通过所述固定连接部将所述拍门的一端与所述过滤部相接;
当污水由所述固液分离罐流入第一连接管时，所述拍门在所述污水的水流压力作用下闭合在所述过滤部的所述一个端面上，使污水经所述过滤部流入所述第一连接管;当污水由所述第一连接管流入所述固液分离罐时，所述拍门在所述污水的水流压力作用下打开，使污水流入所述固液分离罐。
优选的，所述污水泵的叶轮为闭式叶轮。
在第二方面，本发明实施例提供了一种污水提升系统，包括：控制设备和至少两套如权利要求1所述的污水处理装置;
所述多个污水处理装置的集水罐相互连通;
所述控制设备与每套污水处理装置的污水泵分别连接，独立控制每个污水泵工作。
优选的，所述控制设备控制部分污水泵停止工作使相应的污水处理装置处于集水状态，并且控制其余部分污水泵工作使相应的污水处理装置处于排水状态。
进一步优选的，所述污水提升系统包括两套所述污水处理设备;
其中，第一套污水处理设备中，污水由进水管流入固液分离罐，经单向过滤器过滤后，污水中的液体部分由污水出水口排出，经第一套污水处理设备的第一连接管、泵体和第二连接管进入所述集水罐中;
第二套污水处理设备中，污水泵启动工作，将所述集水罐中的污水抽出，由第二套污水处理设备的第二连接管、泵体、第一连接管和单向过滤器进入固液分离罐中，所述固液分离罐中的截断浮球随液位上升至所述固液分离罐顶部，堵住所述进水口以避免污水回流至所述进水管中，所述第二套污水处理设备的固液分离罐中的污水经所述排污口由所述出水管排出。
本发明实施例提供的污水处理装置，能够分离污水中的大颗粒物，使其不进入污水泵，避免污水泵堵塞，增加污水泵寿命。同时可以实现自动控制，无需人力值守，能够预制井筒安装，减少征地和土建费用，也无需粉碎格栅等额外设备，进一步降低了设备成本。
