申请日2015.12.31
公开(公告)日2016.09.07
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种AAO一体化废水处理装置，包括AAO反应器、沉淀一体池，所述的AAO反应器包含了厌氧池、第一水泵、缺氧池、第二水泵、好氧池、第三水泵，该AAO一体化废水处理装置，是通过AAO反应器厌氧反应、缺氧反应和好氧反应后将污水中的磷和氮元素析出并通过沉淀池沉淀，最后将水排入到消毒池中消毒，使得水达到排标准，最后由排水管排出，从而防止河流或海洋中的水富养化，避免了水资源生态环境的破坏。

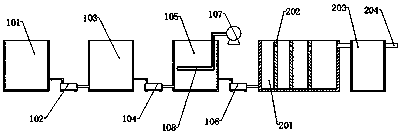

摘要附图
权利要求书
1.一种AAO一体化废水处理装置，其特征在于包括AAO反应器、沉淀一体池，所述的AAO反应器包含了厌氧池、第一水泵、缺氧池、第二水泵、好氧池、第三水泵，所述的第一水泵位于厌氧池右端，所述的第一水泵与厌氧池管道相连，所述的缺氧池位于第一水泵右端，所述的缺氧池与第一水泵管道相连，所述的第二水泵位于缺氧池右端，所述的第二水泵与缺氧池管道相连，所述的好氧池位于第二水泵右端，所述的好氧池与第二水泵管道相连，所述的第三水泵位于好氧池右端，所述的第三水泵与好氧池管道相连，所述的沉淀一体池位于第三水泵右端，所述的沉淀一体池与第三水泵管道相连。
2.如权利要求1所述的一种AAO一体化废水处理装置，其特征在于所述的好氧池顶端还设有鼓风机。
3.如权利要求2所述的一种AAO一体化废水处理装置，其特征在于所述的好氧池内部还设有曝气管，且所述的曝气管与鼓风机螺纹相连。
4.如权利要求3所述的一种AAO一体化废水处理装置，其特征在于所述的沉淀一体池包含了沉淀池、隔板、消毒池、排水管。
5.如权利要求4所述的一种AAO一体化废水处理装置，其特征在于所述的沉淀池位于第三水泵右端，所述的沉淀池与第三水泵管道相连。
6.如权利要求5所述的一种AAO一体化废水处理装置，其特征在于所述的隔板数量为若干件，所述的隔板从左到右依次分布与沉淀池内部。
说明书
一种AAO一体化废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种AAO一体化废水处理装置。
背景技术
生活污水中含有大量的磷、氮等元素，而磷、氮元素有利于植物生长，目前居民产生的生活污水是经过简单的处理后或者是直接排入河流或者海洋中，从而使得河流或者海洋中的水富养化，使得水中的植物疯长，因此严重危害到水资源的生态环境，鉴于以上缺陷，实有必要设计一种AAO一体化废水处理装置。
发明内容
本实用新型所要解决的技术问题在于：提供一种AAO一体化废水处理装置，来解决生活污水经简单处理后或者直接排放到河流海洋中后，严重危害水资源生态环境的问题。
为解决上述技术问题，本实用新型的技术方案是：一种AAO一体化废水处理装置，包括AAO反应器、沉淀一体池，所述的AAO反应器包含了厌氧池、第一水泵、缺氧池、第二水泵、好氧池、第三水泵，所述的第一水泵位于厌氧池右端，所述的第一水泵与厌氧池管道相连，所述的缺氧池位于第一水泵右端，所述的缺氧池与第一水泵管道相连，所述的第二水泵位于缺氧池右端，所述的第二水泵与缺氧池管道相连，所述的好氧池位于第二水泵右端，所述的好氧池与第二水泵管道相连，所述的第三水泵位于好氧池右端，所述的第三水泵与好氧池管道相连，所述的沉淀一体池位于第三水泵右端，所述的沉淀一体池与第三水泵管道相连。
进一步，所述的好氧池顶端还设有鼓风机。
进一步，所述的好氧池内部还设有曝气管，且所述的曝气管与鼓风机螺纹相连。
进一步，所述的沉淀一体池包含了沉淀池、隔板、消毒池、排水管。
进一步，所述的沉淀池位于第三水泵右端，所述的沉淀池与第三水泵管道相连。
进一步，所述的隔板数量为若干件，所述的隔板从左到右依次分布与沉淀池内部。
进一步，所述的消毒池位于沉淀池右端，所述的消毒池与沉淀池管道相连。
进一步，所述的排水管位于消毒池右端，所述的排水管与消毒池紧配相连。
与现有技术相比，该AAO一体化废水处理装置，首先生活污水排入到AAO反应器中的厌氧池中，使得废水在厌氧池进行无氧反应，便于污水释放磷并进行氨化反应，厌氧反应出来的污水通过第一水泵输送到缺氧池中，废水在缺氧池中进行缺氧反应，便于污水脱氮，缺氧反应出来的污水通过第二水泵输送到好氧池中，使得废水在好氧池进行好氧反应，由于好氧池中设有曝气管，并且可通过鼓风机向曝气管中吹入空气，因此便于污水硝化和吸收磷，好氧反应出来的水通过第三水泵输入到沉淀池，由于沉淀池中设有若干件隔板，因此可对第三水泵输入到沉淀池中的水起到缓冲作用，并形成漩涡，因此便于污水中的杂质沉淀，并且能实现多重缓冲沉淀，从而使得污水中的杂质沉淀更完全，经沉淀后的水排入到消毒池中消毒，使得水达到排标准，最后由排水管排出，从而防止河流或海洋中的水富养化，避免了水资源生态环境的破坏。
