申请日2016.01.18
公开(公告)日2016.08.17
IPC分类号C02F9/14; C02F11/00
摘要
本实用新型公开了一种污水减量污水处理系统,包括调节池和兼氧池，且调节池的下部通过管道与污水泵的进口连接，所述污水泵的出口通过管道与水解酸化池连接，所述水解酸化池通过管道与兼氧池连接，所述兼氧池的内壁上安装有气体流量监测仪，所述兼氧池的上部左端设有充氧装置，且兼氧池的上部右端设有泄气阀，所述兼氧池的下部通过管道与过滤池连接，且过滤池的下部通过管道与浓缩池连接，且过滤池和浓缩池之间的管道上与回流管的一端连接，所述回流管上设有控制阀，且回流管的另一端与水解酸化池连接，该实用新型污泥减量效果好，工作效率高，使用简单，实用性强，成本低，生产效益高。
权利要求书

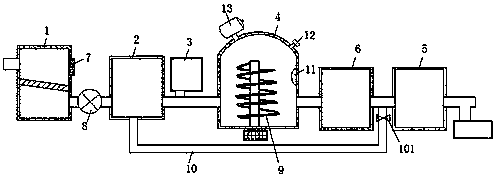

1.一种污泥减量污水处理系统,包括调节池(1)和兼氧池(4)，其特征在于：所述调节池(1)的侧面安装有控制器(7)，且调节池(1)的下部通过管道与污水泵(8)的进口连接，所述污水泵(8)的出口通过管道与水解酸化池(2)连接，所述水解酸化池(2)通过管道与兼氧池(4)连接，且水解酸化池(2)和兼氧池(4)的管道上设有沉淀池(3)，所述兼氧池(4)的内壁上安装有气体流量监测仪(11)，所述兼氧池(4)的上部左端设有充氧装置(13)，且兼氧池(4)的上部右端设有泄气阀(12)，所述兼氧池(4)的下部通过管道与过滤池(6)连接，且过滤池(6)的下部通过管道与浓缩池(5)连接，且过滤池(6)和浓缩池(5)之间的管道上与回流管(10)的一端连接，所述回流管(10)上设有控制阀(101)，且回流管(10)的另一端与水解酸化池(2)连接，所述控制器(7)分别与污水泵(8)、气体流量监测仪(11)、泄气阀(12)和控制阀(101)电性连接。
2.根据权利要求1所述的一种污泥减量污水处理系统，其特征在于：所述兼氧池(4)的内腔中设有搅拌装置(9)。
3.根据权利要求1所述的一种污泥减量污水处理系统，其特征在于：所述浓缩池(5)的右侧设有污泥收集箱。
4.根据权利要求1所述的一种污泥减量污水处理系统，其特征在于：所述调节池(1)内设有过滤格栅板。
说明书
一种污泥减量污水处理系统
技术领域
本实用新型涉及污泥减量污水处理系统技术领域，具体为一种污泥减量污水处理系统。
背景技术
随着污水处理技术的迅速发展和公众对环境保护的更加重视，污水处理过程中产生的污泥的问题越来越多，污水经过处理后，会产生大量的污泥，污泥的有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，它很难通过沉降进行固液分离，所以目前这种污泥怎么处理的问题是亟待解决的，现在很多地方通过污泥浓缩的方法处理污泥，但是污泥浓缩运行费用、机械维修费用过高，还有些污泥是通过臭氧反应罐进行回收处理，但是臭氧反应罐体积庞大，运行成本高，也不方便操作，所以综合上述问题，需要研究出一种新型的污泥产量低的污水处理装置，从源头上减少污泥产量，从而控制污泥处理成本。
实用新型内容
本实用新型的目的在于提供一种污泥减量污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥减量污水处理系统,包括调节池和兼氧池，所述调节池的侧面安装有控制器，且调节池的下部通过管道与污水泵的进口连接，所述污水泵的出口通过管道与水解酸化池连接，所述水解酸化池通过管道与兼氧池连接，且水解酸化池和兼氧池的管道上设有沉淀池，所述兼氧池的内壁上安装有气体流量监测仪，所述兼氧池的上部左端设有充氧装置，且兼氧池的上部右端设有泄气阀，所述兼氧池的下部通过管道与过滤池连接，且过滤池的下部通过管道与浓缩池连接，且过滤池和浓缩池之间的管道上与回流管的一端连接，所述回流管上设有控制阀，且回流管的另一端与水解酸化池连接，所述控制器分别与污水泵、气体流量监测仪、泄气阀和控制阀电性连接。
优选的，所述兼氧池的内腔中设有搅拌装置。
优选的，所述浓缩池的右侧设有污泥收集箱。
优选的，所述调节池内设有过滤格栅板。
与现有技术相比，本实用新型的有益效果是：该实用新型首先通过调节池调节污水中的酸碱性，溶解过滤后使系统的污泥产量减少，水解酸化池使污泥中的酸性物溶解沉淀，而且通过兼氧池中的曝气以及充氧操作，使系统内处于兼氧和缺氧状态，形成了以兼氧菌为主的兼氧膜生物器，降低污泥的产率，污泥再通过过滤浓缩回收，使污水中的污泥量大大减少，该实用新型污泥减量效果好，工作效率高，使用简单，实用性强，成本低，生产效益高。
