申请日2016.01.18
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种市政污水回收处理系统，所述曝气生物滤池的输出端分别与污泥池的输入端和二次沉淀池的输入端管道连接，所述二次沉淀池的输出端分别与消毒预留池的输入端和污泥池的输入端管道连接，所述消毒预留池的输出端与排水泵房的输入端管道连接，所述污泥池的输出端分别与污泥回流泵的输入端和排污泵的输入端管道连接，该市政污水回收处理系统，采用CASS污水处理工艺和曝气生物滤池污水处理工艺，提高污水处理效果同时运用分级式的污水和污泥的过滤手段，将为处理合格的污水和污泥及时回流，避免造成污水处理不理想的现象，同时假如了沼气的收集利用的设备，为污水处理添加更多的有益于日常生活的功能。
权利要求书

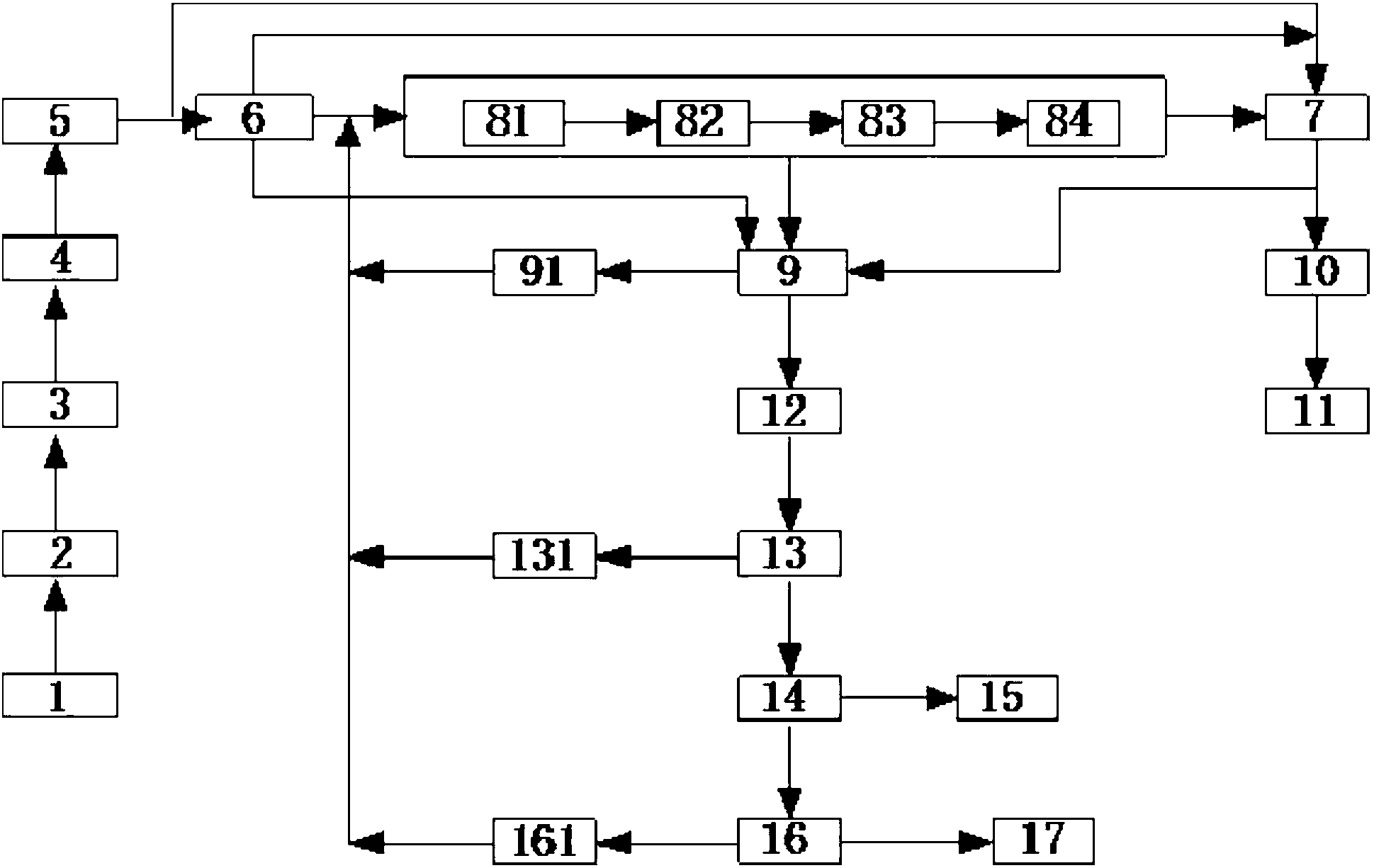

1.一种市政污水回收处理系统，包括污水收集装置(1)，其特征在于：所述污水收集装置(1)的输出端与粗栅格(2)的输入端管道连接，所述粗栅格(2)的输出端与进水泵房(3)的输入端管道连接，所述进水泵房(3)的输出端与细栅格(4)的输入端管道连接，所述细栅格(4)的输出端与旋流沉砂池(5)的输入端管道连接，所述旋流沉砂池(5)的输出端分别与CASS池(6)的输入端和二次沉淀池(7)的输入端管道连接，所述CASS池(6)的输出端分别与二次沉淀池(7)的输入端、污泥池(9)的输入端和曝气生物滤池的输入端管道连接，所述曝气生物滤池的输出端分别与污泥池(9)的输入端和二次沉淀池(7)的输入端管道连接，所述二次沉淀池(7)的输出端分别与消毒预留池(10)的输入端和污泥池(9)的输入端管道连接，所述消毒预留池(10)的输出端与排水泵房(11)的输入端管道连接，所述污泥池(9)的输出端分别与污泥回流泵(91)的输入端和排污泵(12)的输入端管道连接，所述污泥回流泵(91)的输出端与曝气生物滤池的输入端管道连接，所述排污泵(12)的输出端与SPR除磷系统(13)的输入端管道连接，所述SPR除磷系统(13)的输出端分别与释磷污泥回流泵(131)的输入端和沼气收集装置(14)的输入端管道连接，所述沼气收集装置(14)的输出端分别与沼气输出利用装置(15)的输入端和污泥脱水一体机(16)的输入端管道连接，所述污泥脱水一体机(16)的输出端分别与脱泥污水回流泵(161)的输入端和污泥排出泵(17)的输入端管道连接，所述脱泥污水回流泵(161)输出端与曝气生物滤池的输入端管道连接。
说明书
一种市政污水回收处理系统
技术领域
本实用新型涉及市政污水环保技术领域，具体为一种市政污水回收处理系统。
背景技术
随着社会的发展，人类生活的多样化，城市的污水变得越来越多，而污水的处理变成了人们需要面对的问题，现有的污水处理系统，处理结构单一，污水中的垃圾统一过滤，容易造成过滤装置的堵塞，且污水过滤后产生的污泥不易清理等问题，污水处理问题日益受到社会的高度重视，目前的市政污水处理系统主要由进水管、出水管、沉淀池、絮凝池、消毒池和曝气池构成，进水管的一端为进水口，另一端与沉淀池连通，出水管的一端为出水口，另一端与曝气池连通，并且沉淀池通过管道与絮凝池连通，絮凝池通过管道与消毒池连通，消毒池通过管道与曝气池连通。多个进水管的水汇聚在一起后，先进入沉淀池用于沉降市政污水中的一些杂物，然后水进入絮凝池，加入絮凝剂进行反应以进一步清除物理杂质和化学杂质，随后经过消毒池消毒并经曝气池杀死厌氧微生物，然后通过出水管排出。此类市政污水处理系统可以达到一定的水处理效果，但是其再生水质仍然较差，难以满足城市用水水质要求，而且污水回收利用率也不够高，为此，我们提出一种市政污水回收处理系统，以解决上述提出问题。
实用新型内容
本实用新型的目的在于提供一种市政污水回收处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政污水回收处理系统，包括污水收集装置，所述污水收集装置的输出端与粗栅格的输入端管道连接，所述粗栅格的输出端与进水泵房的输入端管道连接，所述进水泵房的输出端与细栅格的输入端管道连接，所述细栅格的输出端与旋流沉砂池的输入端管道连接，所述旋流沉砂池的输出端分别与CASS池的输入端和二次沉淀池的输入端管道连接，所述曝气生物滤池的输出端分别与污泥池的输入端和二次沉淀池的输入端管道连接，所述二次沉淀池的输出端分别与消毒预留池的输入端和污泥池的输入端管道连接，所述消毒预留池的输出端与排水泵房的输入端管道连接，所述污泥池的输出端分别与污泥回流泵的输入端和排污泵的输入端管道连接，所述污泥回流泵的输出端与曝气生物滤池的输入端管道连接，所述排污泵的输出端与SPR除磷系统的输入端管道连接，所述SPR除磷系统的输出端分别与释磷污泥回流泵的输入端和沼气收集装置的输入端管道连接，所述沼气收集装置的输出端分别与沼气输出利用装置的输入端和污泥脱水一体机的输入端管道连接，所述污泥脱水一体机的输出端分别与脱泥污水回流泵的输入端和污泥排出泵的输入端管道连接，所述脱泥污水回流泵的输出端与曝气生物滤池的输入端管道连接。
优选的，所述曝气生物滤池分别有由厌氧缺氧调节池、厌氧池、缺氧池和好氧池组成。
优选的，所述消毒预留池分别设有臭氧消毒装置、加氯消毒装置、级次氯酸钠消毒装置、二氧化氯消毒装置、聚合氯化铝消毒装置和过滤装置。
与现有技术相比，本实用新型的有益效果是：该市政污水回收处理系统，采用CASS污水处理工艺和曝气生物滤池污水处理工艺，提高污水处理效果同时运用分级式的污水和污泥的过滤手段，将为处理合格的污水和污泥及时回流，避免造成污水处理不理想的现象，同时假如了沼气的收集利用的设备，为污水处理添加更多的有益于日常生活的功能。
