申请日2016.01.29
公开(公告)日2016.08.31
IPC分类号C02F11/12; C10L5/46
摘要
本实用新型属于节能环保技术领域且公开了一种节能环保的污泥处理装置，包括太阳能板、罩盖、密封圈、方形罩桶、转筒、螺旋输送器、空心轴、输煤管、风机、变速箱、储煤仓、污泥罐、进水管、抽水泵、轴承、锥型斗I、连接件、压滤筒、排污口、阀门、压缩空气进气管、进气口、螺栓、钢板、螺母、排水沟槽、排水口、底板和锥型斗II。所述太阳能板通过支架焊接在罩盖的上端，所述罩盖安装在方形罩桶上端。本实用新型结构简单、设计合理、通过设置太阳能板为整个处理装置提供电力，减少耗能。通过离心脱水,充分将污泥中的水脱去,同时,污泥中加入颗粒煤,使脱水后的污泥滤饼能作为工业燃料,变废为宝,节约资源,而且环保。
权利要求书
1.一种节能环保的污泥处理装置，包括太阳能板(1)、罩盖(2)、密封圈(3)、方形罩桶(4)、转筒(5)、螺旋输送器(6)、空心轴(7)、输煤管(8)、风机(9)、变速箱(10)、储煤仓(11)、污泥罐(12)、进水管(13)、抽水泵(14)、轴承(15)、锥型斗(16)、连接件(17)、压滤筒(18)、排污口(19)、阀门(20)、压缩空气进气管(21)、进气口(22)、螺栓(23)、钢板(24)、螺母(25)、排水沟槽(26)、排水口(27)、底板(28)和锥型斗(29)，其特征在于，所述太阳能板(1)通过支架固定在罩盖(2)的上端，所述罩盖(2)安装在方形罩桶(4)上端，所述密封圈(3)位于罩盖(2)和方形罩桶(4)之间，所述输煤管(8)的一端安装在方形罩桶(4)下端,所述输煤管(8)的另一端安装在风机(9)上，所述锥型斗(16)的一端安装在方形罩桶(4)的下端, 所述空心轴(7)的一端安装在螺旋输送器(6)上，所述空心轴(7)的另一端安装在抽水泵(14)上，所述进水管(13)的一段安装在污泥罐(12)上，另一端安装在抽水泵(14)，所述锥型斗(16)的另一端通过连接件(17)安装在压滤筒(18)的上端，所述锥型斗(29)的上端与压滤筒(18)相连接，所述锥型斗(29)的下端通过螺栓(23)和螺母(25)固定在钢板(24)，所述底板(28)与钢板(24)相连接。
2.根据权利要求1所述的一种节能环保的污泥处理装置，其特征在于，所述排水沟槽(26)设置在底板(28)的内部，所述排水口(27)设置在底板(28)的下端，所述排污口(19)一段固定在锥型斗(16)下端，另一端通过连接件(17)连接在锥型斗(29)上端。
3.根据权利要求1所述的一种节能环保的污泥处理装置，其特征在于，所述方形罩桶(4)和罩盖(2)通过密封圈(3)密封，所述形罩桶(4)和罩盖(2)采用钢材。
4.根据权利要求1所述的一种节能环保的污泥处理装置，其特征在于，所述太阳能板(1)通过支架焊接在罩盖(2)的上端，所述太阳能板(1)选用多晶硅薄膜太阳能电池板。
5.根据权利要求1所述的一种节能环保的污泥处理装置，其特征在于，所述空心轴(7)连接轴承(15)固定在方形罩桶(4)桶体上，所述轴承(15)上装有驱动机构，所述排污口(19)用隔板隔离。
说明书
一种节能环保的污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，具体涉及一种节能环保的污泥处理装置，属于节能环保技术领域。
背景技术
城市污水处理厂每年产生的污泥总量大,污泥处理的投资和运行费用也相当大,约占污水处理厂总投资及运行费用的20%一60%，污泥资源化技术已逐渐成为研究的热点。目前,常用的污泥处理装置中的曝气和回流是用曝气机和回流泵来完成的,它们在工作的过程中都会消耗大量的电力，还会产生大量污泥造成二次污染。
发明内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种节能环保的污泥处理装置，通过设置太阳能板为整个处理装置提供电力，减少耗能。通过离心脱水,充分将污泥中的水脱去,同时,污泥中加入颗粒煤,使脱水后的污泥滤饼能作为工业燃料,变废为宝,节约资源,而且环保，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

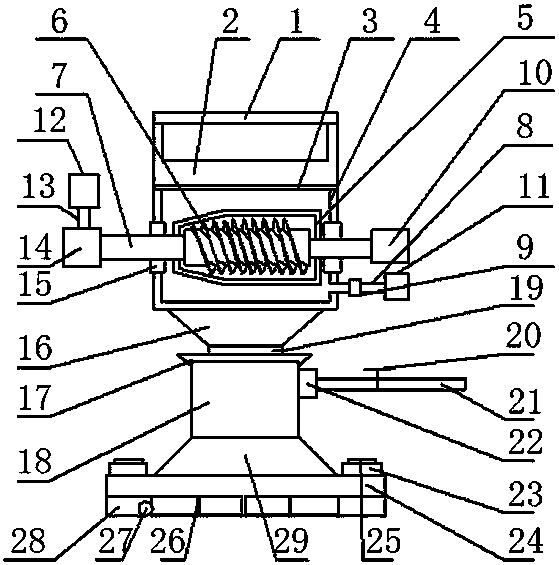

本实用新型提供一种节能环保的污泥处理装置，包括太阳能板、罩盖、密封圈、方形罩桶、转筒、螺旋输送器、空心轴、输煤管、风机、变速箱、储煤仓、污泥罐、进水管、抽水泵、轴承、锥型斗I、连接件、压滤筒、排污口、阀门、压缩空气进气管、进气口、螺栓、钢板、螺母、排水沟槽、排水口、底板和锥型斗II。所述太阳能板镶嵌在罩盖的上端，所述罩盖安装在方形罩桶上端，所述密封圈位于罩盖和方形罩桶之间，所述输煤管的一端安装在方形罩桶上，所述输煤管的另一端安装在风机上，所述空心轴的一端安装在螺旋输送器上，所述空心轴的另一端安装在抽水泵上，所述进水管的一段安装在污泥罐上，另一端安装在抽水泵，所述锥型斗I的一端安装在方形罩桶的下端，所述锥型斗I的另一端通过连接件安装在压滤筒的上端，所述锥型斗II的上端与压滤筒相连接,所述锥型斗II的下端通过螺栓和螺母固定在钢板上，所述底板与钢板相连接。
作为本实用新型的一种优选技术方案，所述排水沟槽设置在底板的内部，所述排水口设置在底板的下端，所述排污口一段固定在锥型斗I下端，另一端通过连接件连接在锥型斗II的上端。
作为本实用新型的一种优选技术方案，所述方形罩桶和罩盖通过密封圈密封，所述形罩桶和罩盖采用钢材。
作为本实用新型的一种优选技术方案，所述太阳能板通过支架焊接在罩盖的上端，所述太阳能板选用多晶硅薄膜太阳能电池板。
作为本实用新型的一种优选技术方案，所述空心轴连接轴承固定在方形罩桶桶体上，所述轴承上装有驱动机构，所述排污口用隔板隔离。
本实用新型所达到的有益效果是：一种节能环保的污泥处理装置，通过设置太阳能板为整个处理装置提供电力，减少耗能。通过离心脱水,充分将污泥中的水脱去,同时,污泥中加入颗粒煤,使脱水后的污泥滤饼能作为工业燃料,变废为宝,节约资源,而且环保。
