申请日2016.01.29
公开(公告)日2016.07.13
IPC分类号E03B11/02; E03B1/04; B05B9/00
摘要
本实用新型公开了一种改进的家庭储存废水装置，在储水罐体(1)顶部设置清水喷淋装置和清洗剂喷淋装置。清水喷淋装置采用折射式喷嘴(8)，清水折射式喷嘴(8)与自来水(3)连接，其特征在于：在储水罐体(1)顶部设置清水喷淋装置和清洗剂喷淋装置;折射式喷嘴(8)的进水口径为10mm，喷嘴直径为0.8mm?1.2mm，工作压力为1MPa?3MPa，喷射直径2.0～6.0m。清洗剂喷淋装置包括清洗剂储存室(7)和雾化喷嘴(6)，雾化喷嘴(6)的喷嘴直径为5mm?15mm。本实用新型提高了储水装置的清洁效果，提高了循环水的水质。
权利要求书

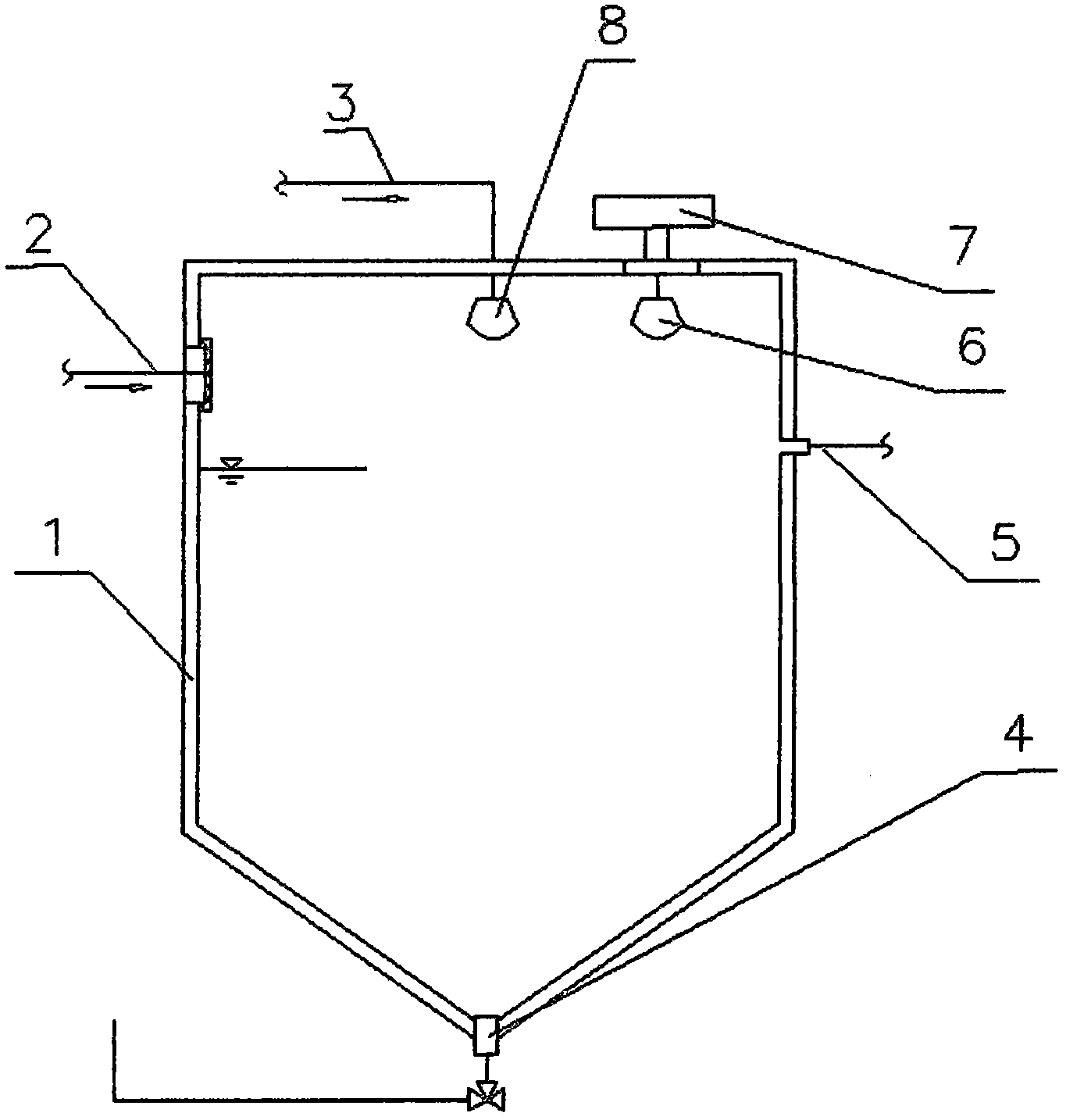

1.改进的家庭储存废水装置，包括储水罐体(1)、原水入口(2)、出水口(4)、溢流口(5)，储水罐体(1)上部为圆柱，底部为圆锥，原水入口(2)、溢流口(5)设置在储水罐体(1)的侧壁上，出水口(4)设置于储水罐体(1)底部，其特征在于：在储水罐体(1)顶部设置清水喷淋装置和清洗剂喷淋装置;清水喷淋装置采用折射式喷嘴(8)，清水折射式喷嘴(8)与自来水(3)连接，折射式喷嘴(8)的进水口径为10mm，喷嘴直径为0.8mm-1.2mm，工作压力为1MPa-3MPa，喷射直径2.0～6.0m;清洗剂喷淋装置包括清洗剂储存室(7)和雾化喷嘴(6)，雾化喷嘴(6)的喷嘴直径为5mm-15mm。
说明书
改进的家庭储存废水装置
技术领域
本实用新型涉及一种储水装置，具体说涉及一种废水循环利用装置。
背景技术
我国是一个干旱缺水严重的国家，人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。然而，中国又是世界上用水量最多的国家。仅2002年，全国淡水取用量达到5497亿立方米，面对严峻的水资源短缺问题，建设节水型社会已成为人们的共识。将家用废水进行储存后，再利用，经济可行。
现有家庭用废水循环利用装置，主要侧重于废水的处理、污水分流、与马桶用水装置的连接等问题，储废水装置长期不进行清洁，装置表面会滋生细菌，散发臭味，长期使用必会影响人体健康。
发明内容
本实用新型的目的是要提供一种自洁式家庭废水储水利用装置。它能够有效地对废水储水装置进行清洁，省去手动清洁的烦恼。
本实用新型的技术方案：改进的家庭储存废水装置，包括储水罐体、原水入口、出水口、溢流口。储水罐体上部为圆柱，底部为圆锥，原水入口、溢流口设置在储水罐体的侧壁上，出水口设置于储水罐体底部。在储水罐体顶部设置清水喷淋装置和清洗剂喷淋装置。
清水喷淋装置采用折射式喷嘴，清水折射式喷嘴与自来水入口连接，折射式喷嘴的进水口径为10mm，喷嘴直径为0.8mm-1.2mm，工作压力为1MPa-3MPa，喷射直径2.0～6.0m。清洗剂喷淋装置包括清洗剂储存室和雾化喷嘴，雾化喷嘴的喷嘴直径为5mm-15mm。
本实用新型提高了储水装置的清洁效果，提高了循环水的水质。
