用于小麦淀粉及酒精废水BYSB-Plus的配水器

发布时间:2018-3-20 9:07:58

  申请日2016.01.29

  公开(公告)日2016.08.17

  IPC分类号C02F1/00

  摘要

  本实用新型公开了一种用于小麦淀粉及酒精废水BYSB-Plus的配水器,由布水槽、隔板减速机构、筛网以及三角可调堰组成,所述布水槽中间由壁板隔成水槽,水槽两侧对称分布多组布水格,布水格底部设置有布水孔,各布水孔连接有布水管,所述布水管由连接在布水孔上的倒锥形管及倒锥形管底部的软管接头构成。布水管上部由倒锥形管构成,使废渣不容易堵塞布水管。

  权利要求书

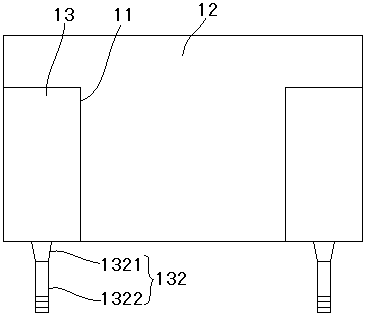

  1.一种用于小麦淀粉及酒精废水BYSB-Plus的配水器,由布水槽(1)、隔板减速机构(2)、筛网(3)以及三角可调堰(4)组成,所述布水槽(1)中间由壁板(11)隔成水槽(12),水槽(12)两侧对称分布多组布水格(13),布水格(13)底部设置有布水孔(131),各布水孔(131)连接有布水管(132),其特征在于:所述布水管(132)由连接在布水孔(131)上的倒锥形管(1321)及倒锥形管(1321)底部的软管接头(1322)构成。

  2.根据权利要求1所述的配水器,其特征在于:所述倒锥形管(1321)与所述布水格(13)底板之间通过外围满焊连接。

  3.根据权利要求1所述的配水器,其特征在于:所述隔板减速机构(2)、筛网(3)及三角可调堰(4)为一整体,污水依次经过所述隔板减速机构(2)、筛网(3)及三角可调堰(4)进入下一流程。

  4.根据权利要求1所述的配水器,其特征在于:所述隔板减速机构(2)通过蝶阀(21)与总水管(5)相连。

  说明书

  用于小麦淀粉及酒精废水 BYSB-Plus 的配水器

  技术领域

  本实用新型涉及污水处理技术领域,特别涉及一种用于小麦淀粉及酒精废水BYSB-Plus的配水器。

  背景技术

  现有污水处理池的配水大都采用压力配水方式,浪费电能,而且堵塞以后不容易被发现,更不便于清理。申请人对此作出了改进,CN202829632U公开了一种小麦淀粉及酒精废水BYSB-Plus专用配水器。然而,该配水器在日常使用过程中仍然会发生布水孔堵塞问题,给生产带来了不便。

  实用新型内容

  本实用新型的目的在于克服现有技术存在的以上问题,提供一种用于小麦淀粉及酒精废水BYSB-Plus的配水器。

  为实现上述技术目的,达到上述技术效果,本实用新型通过以下技术方案实现:

  一种用于小麦淀粉及酒精废水BYSB-Plus的配水器,由布水槽、隔板减速机构、筛网以及三角可调堰组成,所述布水槽中间由壁板隔成水槽,水槽两侧对称分布多组布水格,布水格底部设置有布水孔,各布水孔连接有布水管,所述布水管由连接在布水孔上的倒锥形管及倒锥形管底部的软管接头构成。

  优选的,所述倒锥形管与所述布水格底板之间通过外围满焊连接。

  进一步的,所述隔板减速机构、筛网及三角可调堰为一整体,污水依次经过所述隔板减速机构、筛网及三角可调堰进入下一流程。

  进一步的,所述隔板减速机构通过蝶阀与总水管相连。

  本实用新型的有益效果是:

  布水管上部由倒锥形管构成,使废渣不容易堵塞布水管。

  上述说明仅是本实用新型技术方案的概述,为了能够更清楚了解本实用新型的技术手段,并可依照说明书的内容予以实施,以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
