申请日2015.12.31
公开(公告)日2016.03.30
IPC分类号C02F9/14; E03D5/016
摘要
本发明涉及一种排泄废水的再利用装置，属于水处理技术领域，包括冲厕器，生物净化池、排泄进水管、处理室和排泄出水管，所述处理室上部设置有排泄进水管的出口，所述处理室内设置有搅拌排泄管与所述处理室轴承连接，所述排泄出水管连通生物净化池且固定连接所述处理室配合所述搅拌排泄管，所述生物净化池设置有排泄抽水泵连通进水管道进入过滤装置，所述过滤装置底部连接抽水泵，所述抽水泵连接所述蓄水装置，所述蓄水装置上设置有所述出水管道连接冲厕器。采用上述方案目的是为了减少个人成本，对同一小区的排泄废水进行统一收集，统一处理，并将处理后的废水进行再次冲厕使用，既节约了水的使用量，还能改善小区环境。

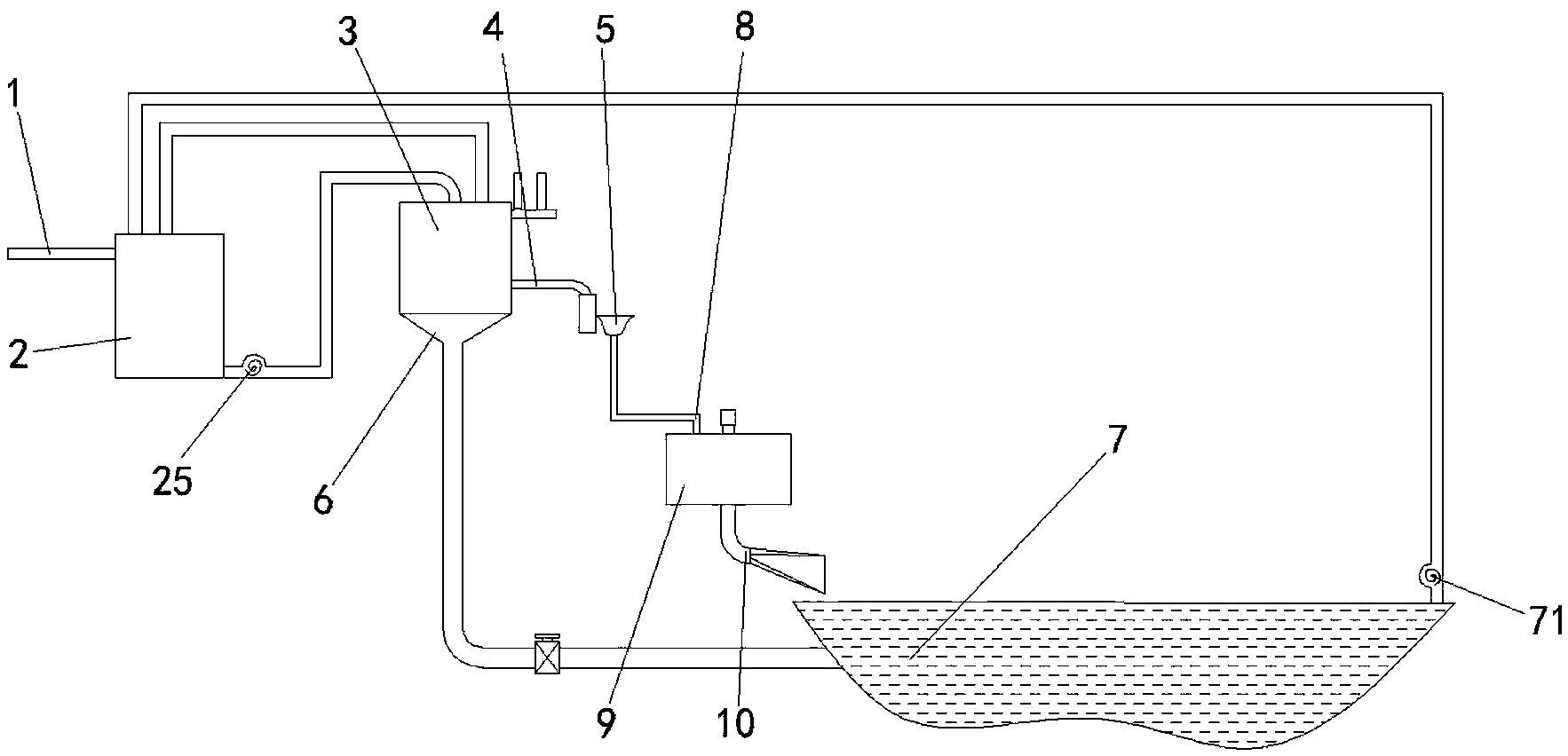

摘要附图
权利要求书
1.一种排泄废水的再利用装置，包括冲厕器(5)，生物净化池(7)、排泄进水管(8)、处理室(9)和排泄出水管(10)，其特征在于，所述处理室(9)上部连接有与所述冲厕器(5)连通的所述排泄进水管(8)，所述处理室(9)内设置有搅拌排泄管(91)与所述处理室(9)轴承连接，所述排泄出水管(10)连通生物净化池(7)且固定连接在所述处理室(9)上与所述搅拌排泄管(91)配合，所述生物净化池(7)边设置有排泄抽水泵(71)连通过滤装置(2)，所述过滤装置(2)底部连接抽水泵(25)，所述抽水泵(25)连接所述蓄水装置(3)，所述蓄水装置(3)上设置有所述出水管道(4)连接冲厕器(5)。
2.根据权利要求1所述的一种排泄废水的再利用装置，其特征在于，所述搅拌排泄管(91)包括设置在所述处理室(9)上方的搅拌电机(911)、连接所述搅拌电机(911)且伸入所述处理室(9)内部的转轴(912)、一端固定在所述转轴(912)上且另一端与所述处理室(9)轴承连接的排泄主管(913)、所述排泄主管(913)上设置有若干排泄支管层(914)和所述排泄支管层(914)设置有至少三根中轴平行水平面的排泄支管(915)，所述排泄支管层(914)之间的所述排泄支管(915)相互交错排列。
3.根据权利要求2所述的一种排泄废水的再利用装置，其特征在于，所述排泄支管(915)配合所述排泄主管(913)在水平面上的投影成一个圆。
4.根据权利要求2或3所述的一种排泄废水的再利用装置，其特征在于，所述排泄主管(913)和所述排泄支管(915)的直径之比为3:1。
5.根据权利要求4所述的一种排泄废水的再利用装置，其特征在于，所述排泄支管层(914)之间和所述排泄支管(915)之间设置有切割刀片(916)。
6.根据权利要求4所述的一种排泄废水的再利用装置，其特征在于，所述排泄支管层(914)之间或者所述排泄支管(915)之间设置有切割刀片(916)。
7.根据权利要求5所述的一种排泄废水的再利用装置，其特征在于，所述切割刀片(916)与水平面具有一个倾斜角，所述切割刀片(916)处在所述搅拌电机(911)转动方向最前端的侧边高于处在所述搅拌电机(911)转动方向最末端的侧边。
8.根据权利要求1或2或3所述的一种排泄废水的再利用装置，其特征在于，所述排泄出水管(10)与所述处理室(9)连接配合所述搅拌排泄管(91)端横截面呈圆形，连通所述生物净化池(7)端横截面呈方形。
说明书
一种排泄废水的再利用装置
技术领域
本发明属于水处理技术领域，特别是一种排泄废水的再利用装置。
背景技术
水是人类生活密不可分的物质，但是目前水资源的浪费和污染都十分严重，为了更加合理的利用水资源，人们进行了一系列的创造开发。在公开号为CN103924646A的文件中公开了一种将生活废水集中用于冲厕的装置，其通过人们不经意走动踩压预埋的压力气泵装置进行气压收集，从而为废水的流通提供了动力，包括冲厕马桶和连接在冲厕马桶上的冲厕器，还包括蓄水部分、动力部分和清理部分;蓄水部分用于对废水的进行收集和存储，将收集的废水供冲厕马桶使用，包括蓄水室、废水流入管道和储水池;动力部分用于为废水流动提供动力，通过人们不经意走动踩压预埋的压力气泵装置进行气压收集，摆阔气囊压力室、防逆流装置、气囊、Y形管、放气阀、充气阀、气压存储室、压力气泵和气体止回阀;清理部分用于对蓄水部分进行清理，包括清理入水管道、清理出水管道、清理入水管道阀门和清理出水管道阀门。
上述公开的现有技术针对单个家庭使用的，而且现有技术从厕所内排出的废水就直接排入地下，首先这种结构对水的利用率还不高，因为冲厕器出来的废水经过简单的处理还能再次利用。而且直接进入地下的冲厕器废水会对地下水造成污染，并且排泄废水中的悬浮固体物也失去了其能成为有机肥料的价值。
发明内容
本发明的目的是为了减少个人成本，对同一小区的排泄废水进行统一收集，统一处理，并将处理后的废水进行再次冲厕使用，既节约了水的使用量，还能改善小区环境。并且还能对废水中的固体物进行回收利用。
本发明的上述技术目的是通过以下技术方案得以实现的：一种排泄废水的再利用装置，包括冲厕器，生物净化池、排泄进水管、处理室和排泄出水管，所述处理室上部连接有与所述冲厕器连通的所述排泄进水管，所述处理室内设置有搅拌排泄管与所述处理室轴承连接，所述排泄出水管连通生物净化池且固定连接在所述处理室上与所述搅拌排泄管配合，所述生物净化池设置有排泄抽水泵连通进水管道进入过滤装置，所述过滤装置底部连接抽水泵，所述抽水泵连接所述蓄水装置，所述蓄水装置上设置有所述出水管道连接冲厕器。通过处理室内的搅拌排泄管的设置会使得从冲厕器内收集的排泄废水会被搅拌均匀且内部的较大固体物会被搅拌排泄管粉碎后进入排泄管，粉碎后的排泄废水能被更好的在生物净化池内沉底。
作为优选，所述搅拌排泄管包括设置在所述处理室上方的搅拌电机、连接所述搅拌电机且伸入所述处理室内部的转轴、一端固定在所述转轴上且另一端与所述处理室轴承连接的排泄主管、所述排泄主管上设置有若干排泄支管层和所述排泄支管层设置有至少三根中轴平行水平面的排泄支管，所述排泄支管层之间的所述排泄支管相互交错排列。排泄支管的设置能将处理室内悬浮固体进行粉碎，并且还能对其进行筛选只有小于或者等于排泄支管的直径才能进入排泄主管通过排泄出水管进入生物净化池内。
作为优选，所述排泄支管配合所述排泄主管在水平面上的投影成一个圆。每个角度都可以对处理室进行搅拌。
作为优选，所述排泄主管和所述排泄支管的直径之比为3:1。起到筛选的作用。
作为优选，所述排泄支管层之间和所述排泄支管之间设置有切割刀片。切割刀片的作用是辅助排泄支管，对一些排泄支管无法处理的悬浮固体颗粒进行进一步粉碎处理。
作为优选，所述排泄支管层之间或者所述排泄支管之间设置有切割刀片。
作为优选，所述切割刀片与水平面具有一个倾斜角，所述切割刀片处在所述搅拌电机转动方向最前端的侧边高于处在所述搅拌电机转动方向最末端的侧边。切割刀片除了对悬浮物进行切割之外，还能使得处理室内的排泄废水形成一个上下回流使得漂浮在排泄废水上的漂浮物顺着回流移动到排泄废水内部被排泄支管和切割刀片粉碎。
作为优选，所述排泄出水管与所述处理室连接配合所述搅拌排泄管端横截面呈圆形，连通所述生物净化池端横截面呈方形。排泄水管内设置有使得悬浮物絮凝沉入生物净化池底部。
综上所述，本发明实现了生活废水的多次反复利用。将冲厕器内排出的排泄废水收集起来，进行搅拌使得排泄废水内的悬浮固体被粉碎后进入生物净化池内，由于固体悬浮颗粒不是很容易被粉碎，所以设置排泄支管进行筛选，使得进入生物净化池内的悬浮固体足够细且能在废水中自由移动且能被很好的絮凝。但是如果残留的悬浮固体物不被清理会导致整个处理室停滞，所以在排泄支管之间设置切割刀片来继续辅助粉碎没有被排泄支管粉碎的残留固体物，而且切割刀片还能使得处理室内的漂浮固体物进入排泄废水内被粉碎。粉碎后的排泄废水在进入生物净化池内更容易被生物分解，且生物净化池不会造成人们感官上的厌恶感。通过过滤装置后的固液就会再次被分离，分离后的固体和沉淀在生物净化池底的能被拿出来用作有机肥料，留在生物净化池内的水可以被排泄抽水泵抽取到蓄水装置内进行再次冲厕使用。
