申请日2016.01.29
公开(公告)日2016.06.15
IPC分类号C02F9/08; A23N12/02
摘要
本发明公开了一种污水氧化处理装置，包括设有弧形槽的旋转体，所述旋转体的中心设有与转动机构相连的连接孔;所述弧形槽至少有两个，等间距均匀设置在旋转体上。本发明一种污水氧化处理装置，采用水的空化，磁化，电催化氧化三种技术，并且将三种技术合而为一，其综合效果远大于三种技术的简单叠加;本发明一种污水氧化处理装置，在旋转体上设置了弧形槽，旋转体在水中高速旋转，在离心力作用下，凹槽处就会形成局部真空，局部真空导致临近水体发生空化，从而实现快速氧化。
权利要求书
1.一种污水氧化处理装置，其特征在于：包括设有弧形槽(2)的旋转体(1)，所述旋转体(1)的中心设有与转动机构相连的连接孔(3);所述弧形槽(2)至少有两个，等间距均匀设置在旋转体(1)上。
2.根据权利要求1所述的一种污水氧化处理装置，其特征在于：所述旋转体(1)为圆柱形结构，所述旋转体(1)的上底面和下底面均设有连接孔(3);所述转动机构为电机，所述电机输出轴(7)与旋转体(1)的上底面的连接孔(3)相连。
3.根据权利要求1所述的一种污水氧化处理装置，其特征在于：所述旋转体(1)上设有两个弧形槽(2)，所述两个弧形槽(2)对称设置，所述两个弧形槽(2)均从上至下设置于旋转体(1)的侧面;所述两个弧形槽(2)的圆弧的圆心和旋转体(1)上底面的圆心在同一条直线上;所述两个弧形槽(2)的圆弧的圆心和旋转体(1)下底面的圆心在同一条直线上;所述弧形槽(2)的圆弧半径小于或等于旋转体(1)上底面的圆半径;所述圆弧的弧度为10-90度。
4.根据权利要求1所述的一种污水氧化处理装置，其特征在于：所述旋转体(1)上设有三个弧形槽(2)，所述三个弧形槽(2)之间等间距均匀设置;所述三个弧形槽(2)均从上至下设置在旋转体(1)的侧面;所述弧形槽(2)的圆弧半径小于或等于旋转体(1)上底面的圆半径;所述圆弧的弧度为10-60度。
5.根据权利要求1所述的一种污水氧化处理装置，其特征在于：所述旋转体(1)上设有四个弧形槽(2)，所述四个弧形槽(2)之间等间距均匀设置;所述四个弧形槽(2)均从上至下设置在旋转体(1)的侧面;所述弧形槽(2)的圆弧半径小于或等于旋转体(1)上底面的圆半径;所述圆弧的弧度为10-45度。
6.根据权利要求1所述的一种污水氧化处理装置，其特征在于：还包括设置在旋转体(1)内部的磁铁(4);所述磁铁(4)有若干个，等间距均匀设置在旋转体(1)内部，并且磁铁(4)的长度与旋转体(1)的高度相同;所述磁铁(4)为圆角矩形磁铁。

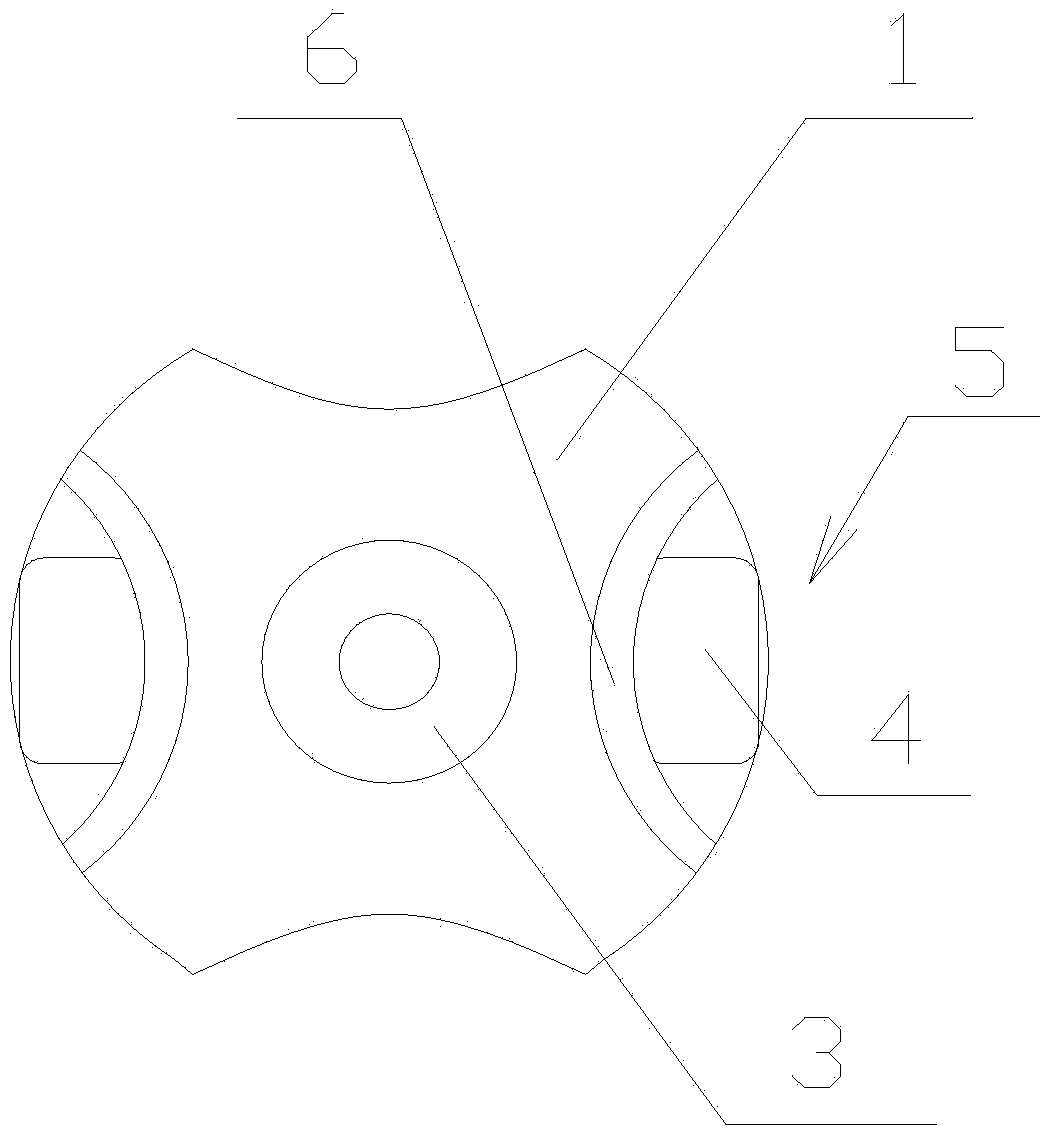

7.根据权利要求1所述的一种污水氧化处理装置，其特征在于：还包括设置在旋转体(1)内部的可拆卸磁化器(5);所述可拆卸磁化器(5)包括金属块(6)和设置在金属块(6)上的磁铁(4);所述金属块(6)设置在旋转体内部;所述金属块(6)为U形弧形结构。
8.根据权利要求1所述的一种污水氧化处理装置，其特征在于：还包括设置在旋转体(1)上的若干个磁环(12);所述磁环(12)镶嵌在旋转体(1)外圆周上。
9.一种蔬菜水果清洗池，其特征在于：包括权利要求1-7任一项所述的污水氧化处理装置，所述污水氧化处理装置包括设有弧形槽(2)的旋转体(1)，所述旋转体(1)的中心设有与转动机构相连的连接孔(3);所述弧形槽(2)至少有两个，等间距均匀设置在旋转体(1)上;还包括设置在蔬菜水果清洗池内部的防护罩(10)，所述旋转体(1)设置在防护罩(10)内，所述旋转体(1)的一端和转动机构相连，另一端与固定轴(8)相连。
10.一种污水处理池，其特征在于：包括权利要求1-7任一项所述的污水氧化处理装置，所述污水氧化处理装置包括设有弧形槽(2)的旋转体(1)，所述旋转体(1)的中心设有与转动机构相连的连接孔;所述弧形槽(2)至少有两个，等间距均匀设置在旋转体(1)上;所述旋转体(1)的一端和转动机构相连，另一端与固定轴(8)相连。
说明书
一种污水氧化处理装置
技术领域
本发明涉及一种污水氧化处理装置，属于水处理技术领域。
背景技术
据申请人了解，目前的污水处理一般分为三级，其第三级处理，传统的技术是采用加氯漂白消毒，成本低廉，但存在余氯残留，有致癌作用。为此，欧美发达国家开发了一系列无氯深度氧化技术，主流的技术有铁试剂氧化、光敏氧化、臭氧氧化、超声波氧化、高温高压湿式氧化、电催化氧化、超临界氧化。
以上氧化技术，除铁试剂外，其余氧化技术均存在设备投资大，能耗高，运行管理费用昂贵的弱点，而铁试剂法也只适应小流量，低浓度的污水处理，而且还需要对污水中的铁剂作后期处理，操作复杂。
发明内容
本发明的目的在于：针对上述现有技术存在的问题，提出一种低成本，大流量的污水深度氧化处理装置，适合在工业规模化应用。
本发明的具体技术方案如下：
本发明一种污水氧化处理装置，包括设有弧形槽的旋转体，所述旋转体的中心设有与转动机构相连的连接孔;所述弧形槽至少有两个，等间距均匀设置在旋转体上。
进一步地，所述旋转体为圆柱形结构，所述旋转体的上底面和下底面均设有连接孔;所述转动机构为电机，所述电机输出轴与旋转体的上底面的连接孔相连。
进一步地，所述旋转体上设有两个弧形槽，所述两个弧形槽对称设置，所述两个弧形槽均从上至下设置于旋转体的侧面;所述两个弧形槽的圆弧的圆心和旋转体上底面的圆心在同一条直线上;所述两个弧形槽的圆弧的圆心和旋转体下底面的圆心在同一条直线上;所述弧形槽的圆弧半径小于或等于旋转体上底面的圆半径;所述圆弧的弧度为10-90度。
进一步地，所述旋转体上设有三个弧形槽，所述三个弧形槽之间等间距均匀设置;所述三个弧形槽均从上至下设置在旋转体的侧面;所述弧形槽的圆弧半径小于或等于旋转体上底面的圆半径;所述圆弧的弧度为10-60度。
进一步地，所述旋转体上设有四个弧形槽，所述四个弧形槽之间等间距均匀设置;所述四个弧形槽均从上至下设置在旋转体的侧面;所述弧形槽的圆弧半径小于或等于旋转体上底面的圆半径;所述圆弧的弧度为10-45度。
进一步地，还包括设置在旋转体内部的磁铁;所述磁铁有若干个，等间距均匀设置在旋转体内部，并且磁铁的长度与旋转体的高度相同;所述磁铁为圆角矩形磁铁。
进一步地，还包括设置在旋转体内部的可拆卸磁化器;所述可拆卸磁化器包括金属块和设置在金属块上的磁铁;所述金属块设置在旋转体内部;所述金属块为U形弧形结构。
进一步地，还包括设置在旋转体上的若干个磁环;所述磁环镶嵌在旋转体外圆周上。
本发明一种蔬菜水果清洗池，包括污水氧化处理装置，所述污水氧化处理装置包括设有弧形槽的旋转体，所述旋转体的中心设有与转动机构相连的连接孔;所述弧形槽至少有两个，等间距均匀设置在旋转体上;还包括设置在蔬菜水果清洗池内部的防护罩，所述旋转体设置在防护罩内，所述旋转体的一端和转动机构相连，另一端与固定轴相连。
本发明一种污水处理池，包括污水氧化处理装置，所述污水氧化处理装置包括设有弧形槽的旋转体，所述旋转体的中心设有与转动机构相连的连接孔;所述弧形槽至少有两个，等间距均匀设置在旋转体上;所述旋转体的一端和转动机构相连，另一端与固定轴相连。
本发明有益效果如下：本发明一种污水氧化处理装置，采用水的空化，磁化，电催化氧化三种技术，并且将三种技术合而为一，其综合效果远大于三种技术的简单叠加;本发明一种污水氧化处理装置，在旋转体上设置了弧形槽，旋转体在水中高速旋转，在离心力作用下，凹槽处就会形成局部真空，局部真空导致临近水体发生空化，从而实现快速氧化;本发明一种污水氧化处理装置，还在旋转体上设置了磁铁，高速旋转的磁铁，也会磁化水体，降低水的粘度，反过来又促进水力空化，充分的水力空化与磁化，又激活电催化氧化过程中产生的活性氧，提高其氧化效率，三者协同作用，迅速氧化;本发明一种污水氧化处理装置，当和电催化器共同作用时候效果最佳，电催化器采用现有的技术装置，其作用是生产强氧化剂，并与本发明具备的空化，磁化效应协同作用，彻底瓦解污染。
