申请日2016.02.02
公开(公告)日2016.07.06
IPC分类号B01D36/02; B01D29/56
摘要
油田开发注水井采出污水过滤装置，本实用新型涉及油田开发技术领域;壳体的底部设有支架，壳体的内部设有隔板，且隔板将壳体内的空间分设为初级过滤空间和高级过滤空间，初级过滤空间的内部设有过滤层，且初级过滤空间的底部设有杂质出口，杂质出口的内部设有密封盖，初级过滤空间的侧壁设有入水口，入水口上设有入口阀;所述的高级过滤空间的内部由上至下依次设有一号过滤板、二号过滤板和三号过滤板，高级过滤空间的底部设有出水口，出水口上设有出口阀;所述的隔板的顶部设有顶部过滤网。能够有效对采出的原油中存在的污水中的杂质进行过滤处理，且过滤效果好，实用性更强。

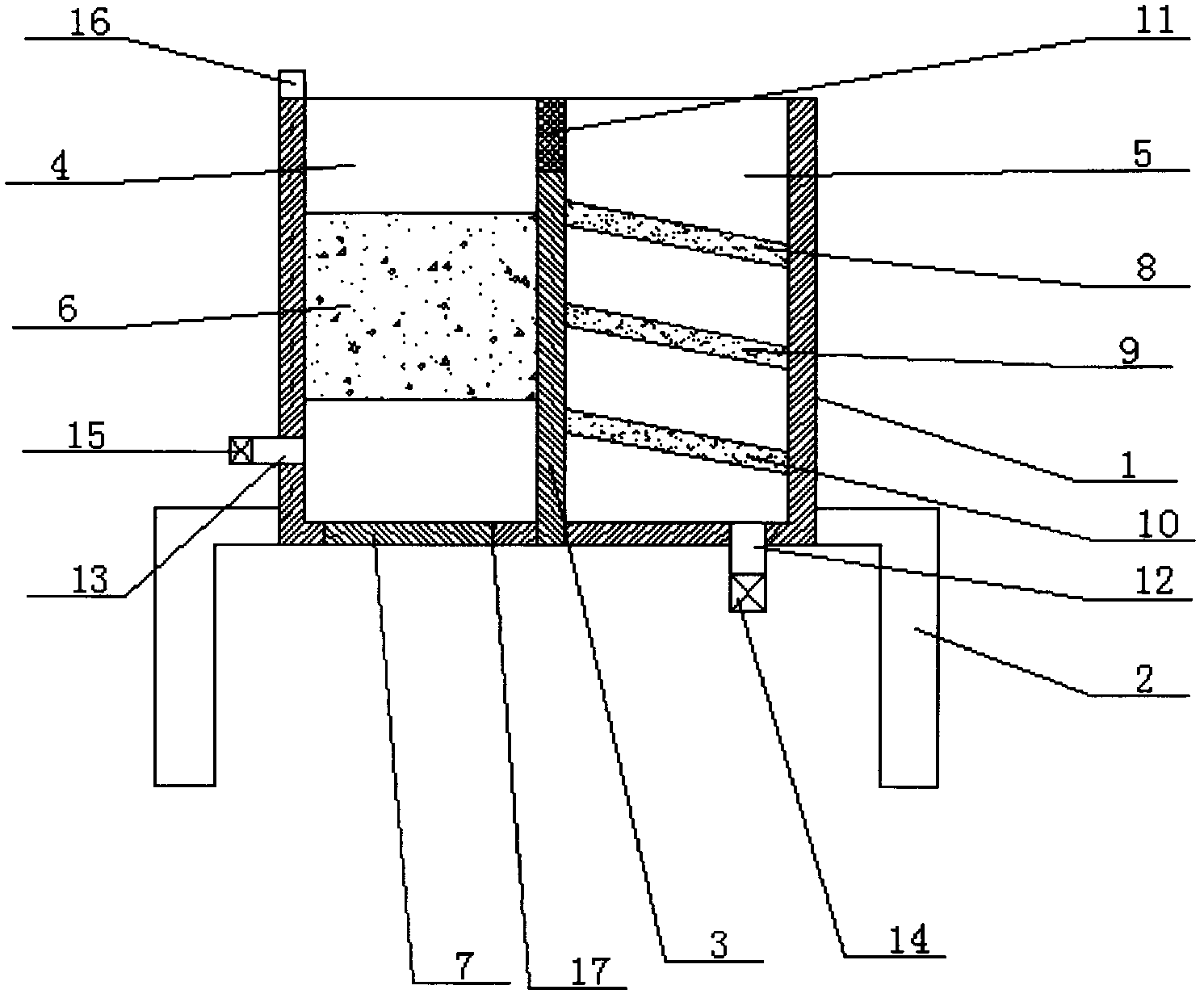

摘要附图
权利要求书
1.油田开发注水井采出污水过滤装置，其特征在于：它包含壳体、支架、隔板、初级过滤空间、高级过滤装置、过滤层、密封盖、一号过滤板、二号过滤板、三号过滤板、顶部过滤网、出水口、入水口、出口阀、入口阀;壳体的底部设有支架，壳体的内部设有隔板，且隔板将壳体内的空间分设为初级过滤空间和高级过滤空间，初级过滤空间的内部设有过滤层，且初级过滤空间的底部设有杂质出口，杂质出口的内部设有密封盖，初级过滤空间的侧壁设有入水口，入水口上设有入口阀;所述的高级过滤空间的内部由上至下依次设有一号过滤板、二号过滤板和三号过滤板，高级过滤空间的底部设有出水口，出水口上设有出口阀;所述的隔板的顶部设有顶部过滤网。
2.根据权利要求1所述的油田开发注水井采出污水过滤装置，其特征在于：所述的壳体为敞口式壳体。
3.根据权利要求1所述的油田开发注水井采出污水过滤装置，其特征在于：所述的壳体的顶部设有水位感应装置，且所述的入口阀为电控阀，与水位感应装置相连。
说明书
油田开发注水井采出污水过滤装置
技术领域
本实用新型涉及油田开发技术领域，具体涉及油田开发注水井采出污水过滤装置。
背景技术
石油是深埋在地下的流体矿物。最初人们把自然界产生的油状液体矿物称石油，把可燃气体称天然气，把固态可燃油质矿物称沥青。随着对这些矿物研究的深入，认识到它们在组成上均属烃类化合物，在成因上互有联系，因此把它们统称为石油。1983年9月第11次世界石油大会提出，石油是包括自然界中存在的气态、液态和固态烃类化合物以及少量杂质组成的复杂混合物。所以石油开采也包括了天然气开采。
石油在国民经济中的作用石油是重要能源，同煤相比，具有能量密度大(等重的石油燃烧热比标准煤高50%)、运输储存方便、燃烧后对大气的污染程度较小等优点。从石油中提炼的燃料油是运输工具、电站锅炉、冶金工业和建筑材料工业各种窑炉的主要燃料。以石油为原料的液化气和管道煤气是城市居民生活应用的优质燃料。飞机、坦克、舰艇、火箭以及其他航天器，也消耗大量石油燃料。因此，许多国家都把石油列为战略物资。
由于我国大部分的油田已经进入中期或者尾期，采出的石油原油中存在大量的污水，对于部分油井进行注水作业时，通常将采出液中处理后的污水回注油井内，由于从井下抽出的油水混合液污水中的杂质较多，当含有大量杂质的污水回注油井地层时，经过一段时间，这些杂质会在岩层中积累，影响注水量，最后使岩层堵塞，达不到注水驱油的目的，严重影响油田的开发，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的油田开发注水井采出污水过滤装置，能够有效对采出的原油中存在的污水中的杂质进行过滤处理，且过滤效果好，实用性更强。
为实现上述目的，本实用新型采用的技术方案是：它包含壳体、支架、隔板、初级过滤空间、高级过滤装置、过滤层、密封盖、一号过滤板、二号过滤板、三号过滤板、顶部过滤网、出水口、入水口、出口阀、入口阀;壳体的底部设有支架，壳体的内部设有隔板，且隔板将壳体内的空间分设为初级过滤空间和高级过滤空间，初级过滤空间的内部设有过滤层，且初级过滤空间的底部设有杂质出口，杂质出口的内部设有密封盖，初级过滤空间的侧壁设有入水口，入水口上设有入口阀;所述的高级过滤空间的内部由上至下依次设有一号过滤板、二号过滤板和三号过滤板，高级过滤空间的底部设有出水口，出水口上设有出口阀;所述的隔板的顶部设有顶部过滤网。
所述的壳体为敞口式壳体。
所述的壳体的顶部设有水位感应装置，且所述的入口阀为电控阀，与水位感应装置相连，用于随时监控壳体内水位的变化，以控制入水口的流量。
所述的一号过滤板、二号过滤板和三号过滤板的过滤精度依次递增。
本实用新型的工作原理：将污水由入水口进入壳体的内部，通过过滤层进行初级过滤，过滤后的水经过顶部过滤网后，流至高级过滤空间内，依次经过一号过滤板、二号过滤板和三号过滤板过滤后，由出水口排出，由于初级过滤空间采用的是反过滤原理，增加了过滤效率，改善过滤效果，过滤后的杂质由打开密封盖的杂质出口排出。
采用上述结构后，本实用新型有益效果为：本实用新型所述的油田开发注水井采出污水过滤装置，能够有效对采出的原油中存在的污水中的杂质进行过滤处理，且过滤效果好，实用性更强，且具有结构简单、设置合理、制作成本低等优点。
