申请日2016.02.03
公开(公告)日2016.07.06
IPC分类号C02F1/461
摘要
本实用新型涉及一种电催化废水处理设备，包括反应壳体，反应壳体内形成进水腔、填料腔以及出水腔，进水腔位于填料腔的下方，出水腔位于进水腔和填料腔的一侧;填料腔内设置有填料，填料内设有相间排列且平行相对的阴极板和阳极板，进水腔内设置有进水干管，进水干管连接若干进水支管，进水支管上均布开口，填料腔的底壁位于填料垫板，填料垫板上开设有若干透水空隙所述进水腔和填料腔之间经各透水空隙连通，出水腔与填料腔连通;出水腔上端部设置有出水口。有效提高废水的提高催化效率与催化效果，采用底部均匀布水系统，上端出水系统，这样使得均匀催化，大量缩短催化时间，节省能耗。

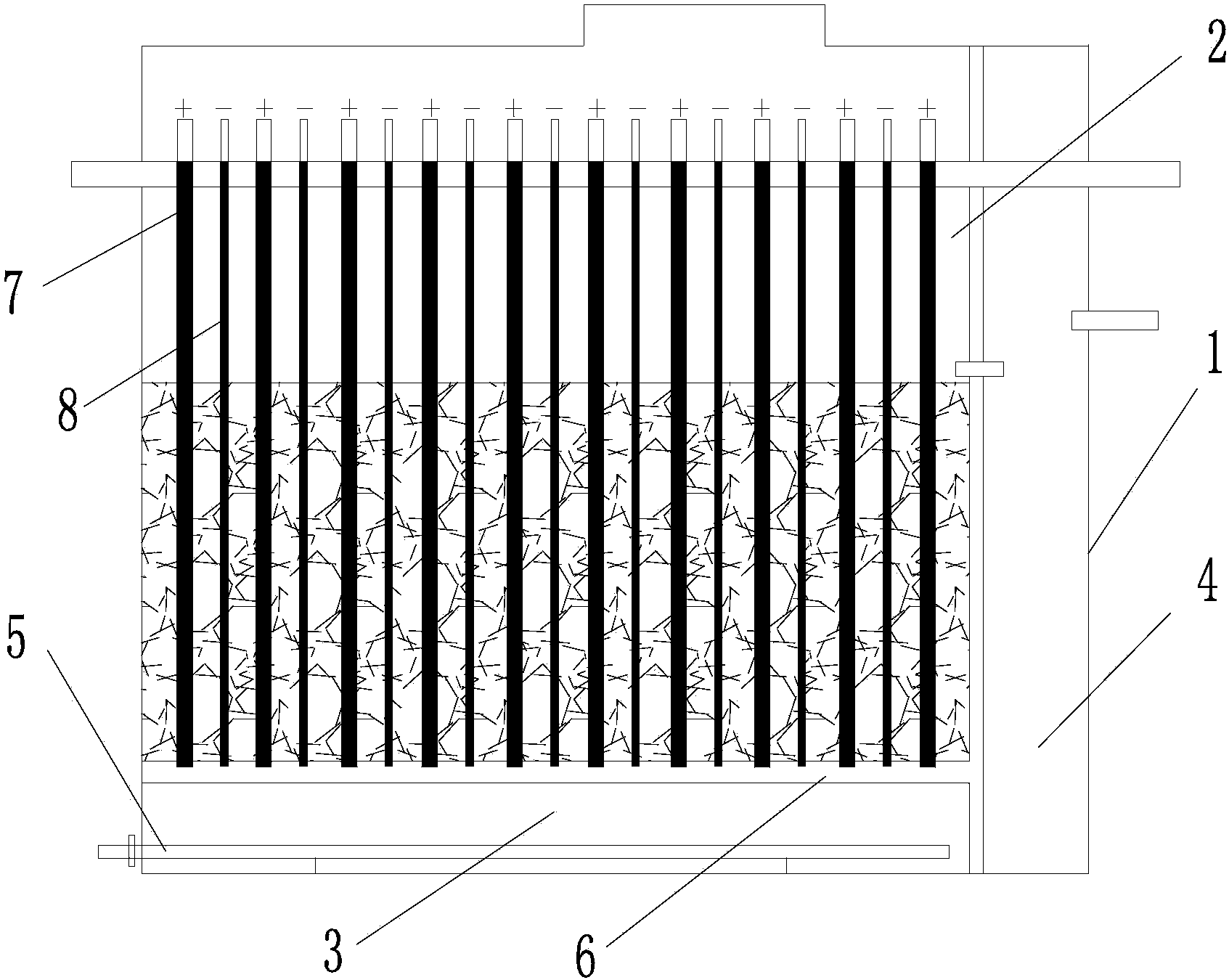

摘要附图
权利要求书
1.一种电催化废水处理设备，其特征是，包括反应壳体(1)，所述反应壳体(1)内形成进水腔(3)、填料腔(2)以及出水腔(4)，所述进水腔(3)位于填料腔(2)的下方，所述出水腔(4)位于进水腔(3)和填料腔(2)的一侧;所述填料腔(2)内设置有填料，所述填料内设有相间排列且平行相对的阴极板(8)和阳极板(7)，所述进水腔(3)内设置有进水干管(5)，所述进水干管(5)连接若干进水支管，所述进水支管上均布开口，所述填料腔(2)的底壁位于填料垫板(6)，所述填料垫板(6)上开设有若干透水空隙所述进水腔(3)和填料腔(2)之间经各透水空隙连通，所述出水腔(4)与填料腔(2)连通;所述出水腔(4)上端部设置有出水口。
2.根据权利要求1所述的电催化废水处理设备，其特征是，所述阴极板(8)为不锈钢合金;所述阳极板(7)为合金钛板，所述阳极板(7)外镀有一层二氧化铅薄膜。
3.根据权利要求1所述的电催化废水处理设备，其特征是，所述进水干管(5)的进口端设置有过滤器。
4.根据权利要求1所述的电催化废水处理设备，其特征是，所述阳极板(7)和阴极板(8)之间的距离为1～3cm。
5.根据权利要求1所述的电催化废水处理设备，其特征是，所述的填料为二氧化钛颗粒。
6.根据权利要求1所述的电催化废水处理设备，其特征是，所述填料腔(2)上端设置有气罩。
说明书
电催化废水处理设备
技术领域
本实用新型涉及一种电催化废水处理设备。
背景技术
所谓电催化氧化：在电场的作用下，存在于电极表面或者电解质中的修饰物能够促进或者抑制电极上发生电子转移，而电极表面或者电解质中的修饰物本身不发生任何变化的化学反应。
传统电催化废水处理设备还存在诸多缺陷：以往的阴极板不耐腐蚀，催化不均匀，催化时间长，能耗大，催化效果不理想。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术的不足，提供一种电催化废水处理设备。
本实用新型解决其技术问题所采用的技术方案是：一种电催化废水处理设备，包括反应壳体，所述反应壳体内形成进水腔、填料腔以及出水腔，所述进水腔位于填料腔的下方，所述出水腔位于进水腔和填料腔的一侧;所述填料腔内设置有填料，所述填料内设有相间排列且平行相对的阴极板和阳极板，所述进水腔内设置有进水干管，所述进水干管连接若干进水支管，所述进水支管上均布开口，所述填料腔的底壁位于填料垫板，所述填料垫板上开设有若干透水空隙所述进水腔和填料腔之间经各透水空隙连通，所述出水腔与填料腔连通;所述出水腔上端部设置有出水口。
进一步的，所述阴极板为不锈钢合金;所述阳极板为合金钛板，所述阳极板外镀有一层二氧化铅薄膜。
进一步的，所述进水干管的进口端设置有过滤器。
进一步的，所述阳极板和阴极板之间的距离为1～3cm。
进一步的，所述的填料为二氧化钛颗粒。
进一步的，所述填料腔上端设置有气罩。
本实用新型的有益效果是：有效提高废水的提高催化效率与催化效果，采用底部均匀布水系统，上端出水系统，这样使得均匀催化，大量缩短催化时间，节省能耗。
