申请日2017.03.01
公开(公告)日2017.10.24
IPC分类号C02F9/08
摘要
本实用新型涉及一种污水处理装置,包括过滤大颗粒沉淀物的粗过滤部、使污水与催化剂进行反应并再次过滤的主过滤部及曝气部;所述粗过滤部和曝气部分别连接于主过滤部的下部;所述主过滤部包括上端开口的主体、设于主体内的盘管、加料单元及设于主体外围并与主体的开口贯通的泡沫槽;所述主体于盘管处通过进水管连接粗过滤部;所述盘管上布置有倾斜的喷嘴。本实用新型结构简单,净水效果好,经济性高。
权利要求书
1.一种污水处理装置,其特征在于,包括过滤大颗粒沉淀物的粗过滤部、使污水与催化剂进行反应并再次过滤的主过滤部及曝气部;所述粗过滤部和曝气部分别连接主过滤部的下部;
所述主过滤部包括上端开口的主体、设于主体内的盘管及设于主体外围并与主体的开口贯通的泡沫槽;
所述主体于盘管处通过进水管连接粗过滤部;
所述盘管上布置有倾斜的喷嘴;
所述粗过滤部包括有加料单元。
2.如权利要求1所述的污水处理装置,其特征在于,所述泡沫槽顶部设有搅拌单元,所述搅拌单元包括搅拌电机、贯穿泡沫槽顶部并深入主体中的搅拌杆及设于搅拌杆端部的搅拌叶,所述搅拌杆连接于搅拌电机的输出端。
3.如权利要求1所述的污水处理装置,其特征在于,所述粗过滤部包括通过连接管连接的过滤头和高压泵,所述高压泵的输出口连接进水管,所述连接管上形成一分支连接加料单元。
4.如权利要求1所述的污水处理装置,其特征在于,所述曝气部包括连通主体的曝气池、设于曝气池底部的曝气器及通过曝气管连通曝气器的鼓风机。
5.如权利要求1所述的污水处理装置,其特征在于,所述主体的下部成漏斗状,主体的底部设有排污口。
6.如权利要求1所述的污水处理装置,其特征在于,所述泡沫槽设于主体的中上部,泡沫槽的内壁上设有水位传感器,所述水位传感器低于主体的开口位置。
7.如权利要求1所述的污水处理装置,其特征在于,所述泡沫槽的顶部设有通气口,底部设有排沫口。
说明书
一种污水处理装置
技术领域
本实用新型涉及环境保护领域,特别涉及一种污水处理装置。
背景技术
随着经济的发展,我国水体污染日益严重,未经处理的工业污水和生活污水排入江河湖泊,对地表水及地下水都造成了较为严重的影响,进而影响到人类和动物的生态环境。传统的处理方法成本很高,处理过程中化学剂的使用量不容易把控,目前还有有电解法、膜生物反应法等,其中电解法容易结垢,膜生物反应法成本过高,经济性差。
实用新型内容
本实用新型的目的在于提供一种净水效果好、成本低、适用性强的污水处理装置。

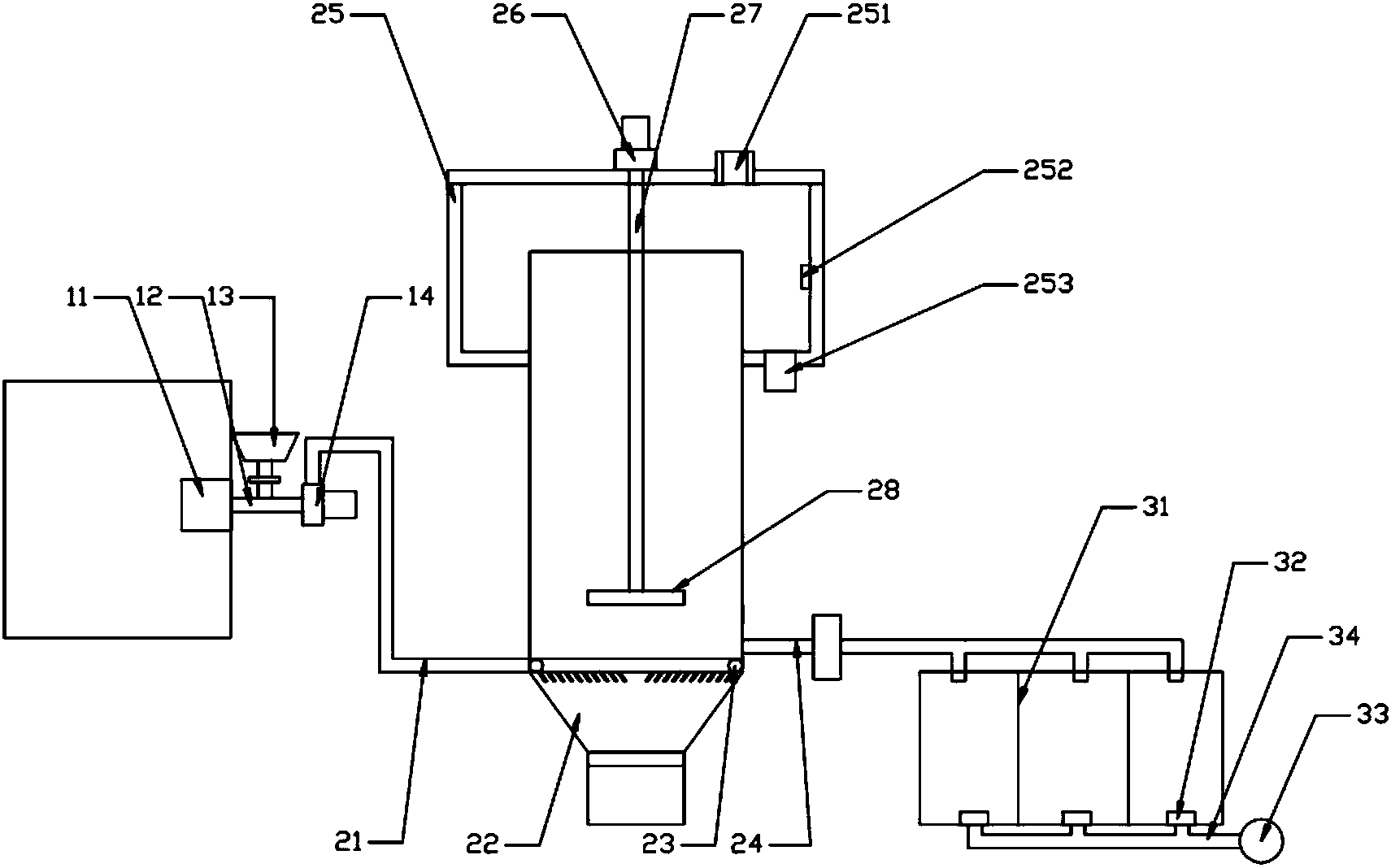

为了解决上述问题,本实用新型提供了一种污水处理装置,包括过滤大颗粒沉淀物的粗过滤部、使污水与催化剂进行反应并再次过滤的主过滤部及曝气部;所述粗过滤部和曝气部分别连接主过滤部的下部;所述主过滤部包括上端开口的主体、设于主体内的盘管及设于主体外围并与主体的开口贯通的泡沫槽;所述主体于盘管处通过进水管连接粗过滤部;所述盘管上布置有倾斜的喷嘴;所述粗过滤部包括有加料单元。
进一步的,所述泡沫槽顶部设有搅拌单元,所述搅拌单元包括搅拌电机、贯穿泡沫槽顶部并深入主体中的搅拌杆及设于搅拌杆端部的搅拌叶,所述搅拌杆连接于搅拌电机的输出端。
更进一步的,所述粗过滤部包括通过连接管连接的过滤头和高压泵,所述高压泵的输出口连接进水管,所述连接管上形成一分支连接加料单元。
更进一步的,所述曝气部包括连通主体的曝气池、设于曝气池底部的曝气器及通过曝气管连通曝气器的鼓风机。
更进一步的,所述主体的下部成漏斗状,主体的底部设有排污口。
更进一步的,所述加料单元与过滤头和高压泵之间的连接管连通。
更进一步的,所述泡沫槽设于主体的中上部,泡沫槽的内壁上设有水位传感器,所述水位传感器低于主体的开口位置。
更进一步的,所述泡沫槽的顶部设有通气口,底部设有排沫口。
与现有技术相比,本实用新型有益效果是结构简单,经济性高,并且容易控制催化剂的添加量。
