申请日2017.03.01
公开(公告)日2017.05.31
IPC分类号B01D36/02
摘要
本发明公开了一种用于造纸的废水处理装置，包括脱水箱，所述脱水箱包括上腔室和下腔室，所述上腔室的内部设置有脱水桶，所述脱水桶包括上筒体、中筒体和下筒体，所述中筒体的内部设置有过滤罩，所述中筒体和下筒体上均设置有均匀分布的排水孔，所述下腔室的内部设置有电机，所述电机上的转轴通过联轴器与下筒体连接，所述脱水箱的一侧设置有水槽，所述水槽内部远离脱水箱的位置由近至远依次设置有精滤网层和活性炭过滤层。该用于造纸的废水处理装置对废水进行多级过滤，提高了原料的利用率，降低了企业的生产成本，有效避免了废水直接排放对环境产生的污染，该造纸的废水装置结构简单，能耗较低。
权利要求书

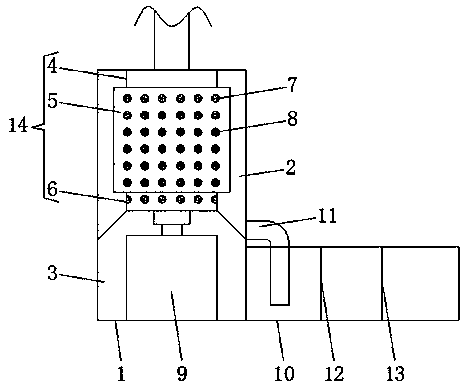

1.一种用于造纸的废水处理装置，包括脱水箱(1)，其特征在于：所述脱水箱(1)包括上腔室(2)和下腔室(3)，所述上腔室(2)的内部设置有脱水桶(14)，所述脱水桶(14)包括上筒体(4)、中筒体(5)和下筒体(6)，所述中筒体(5)的内部设置有过滤罩(7)，所述中筒体(5)和下筒体(6)上均设置有均匀分布的排水孔(8)，所述下腔室(3)的内部设置有电机(9)，所述电机(9)上的转轴通过联轴器与下筒体(6)连接，所述脱水箱(1)的一侧设置有水槽(10)，所述水槽(10)内部远离脱水箱(1)的位置由近至远依次设置有精滤网层(12)和活性炭过滤层(13)。
2.根据权利要求1所述的一种用于造纸的废水处理装置，其特征在于：所述上腔室(2)的顶部设置有进水口，所述脱水箱(1)的顶部设置有进水管，且进水管延伸至上腔室(4)的内部。
3.根据权利要求1所述的一种用于造纸的废水处理装置，其特征在于：所述过滤罩(7)的孔径为一百八至二百二微米，所述精滤网层(12)的孔径为八十至一百二微米。
4.根据权利要求1所述的一种用于造纸的废水处理装置，其特征在于：所述上腔室(2)与下腔室(3)之间设置有隔板，所述上腔室(2)通过输水管(11)与水槽(10)相连通。
说明书
一种用于造纸的废水处理装置
技术领域
本发明涉及造纸技术领域，具体为一种用于造纸的废水处理装置。
背景技术
现如今，随着造纸工业的不断发展和人们环保意识的普遍提高，对造纸工业所产生的废水的处理越来越受到人们的重视。造纸工业废水中含有大量的纤维物质，如果直接排放到外界，不仅会造成环境的污染，还浪费了原料。现在需要一种新型技术方案来解决上述问题。
发明内容
本发明的目的在于提供一种用于造纸的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于造纸的废水处理装置，包括脱水箱，所述脱水箱包括上腔室和下腔室，所述上腔室的内部设置有脱水桶，所述脱水桶包括上筒体、中筒体和下筒体，所述中筒体的内部设置有过滤罩，所述中筒体和下筒体上均设置有均匀分布的排水孔，所述下腔室的内部设置有电机，所述电机上的转轴通过联轴器与下筒体连接，所述脱水箱的一侧设置有水槽，所述水槽内部远离脱水箱的位置由近至远依次设置有精滤网层和活性炭过滤层。
优选的，所述上腔室的顶部设置有进水口，所述脱水箱的顶部设置有进水管，且进水管延伸至上腔室的内部。
优选的，所述过滤罩的孔径为一百八至二百二微米，所述精滤网层的孔径为八十至一百二微米。
优选的，所述上腔室与下腔室之间设置有隔板，所述上腔室通过输水管与水槽相连通。
与现有技术相比，本发明的有益效果是：该用于造纸的废水装置通过脱水桶对废水进行离心处理，将废水中的纤维物质提取出来，通过过滤罩、精过滤层和活性炭过滤层过滤其他杂质，对废水进行多级过滤，提高了原料的利用率，降低了企业的生产成本，有效避免了废水直接排放对环境产生的污染，该造纸的废水装置结构简单，能耗较低。
