申请日2017.03.02
公开(公告)日2017.09.26
IPC分类号B28C5/08
摘要
本实用新型公开了一种便于排泻清洗污水的实验混凝土搅拌机，包括搅拌筒体，多用途盖板，铰链，卡栓和卡扣五个部分。搅拌筒体和多用途盖板通过铰链相连，铰链两侧分别焊接在搅拌筒体和多用途盖板的外侧。卡扣焊接在搅拌筒体上，卡栓插在卡扣上。该搅拌机利用多用途盖板和搅拌筒体通过铰链连接，使得多用途盖板即能充当盖板，又能充当污水排泻槽，不仅方便实用，而且提高了工作效率。
权利要求书

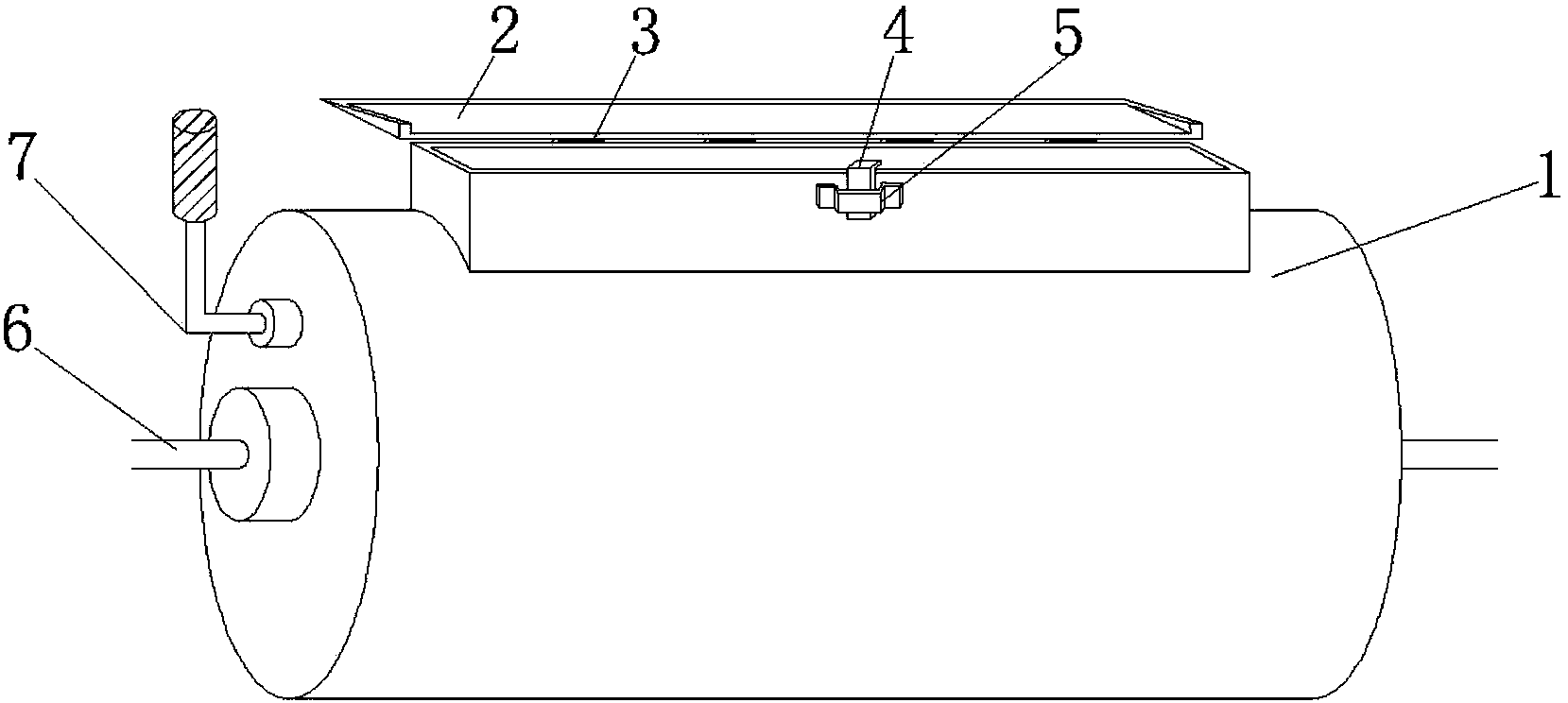

1.一种便于排泻清洗污水的实验混凝土搅拌机，包括搅拌筒体(1)，多用途盖板(2)，铰链(3)，卡栓(4)和卡扣(5)五个部分，其特征是:搅拌筒体(1)和多用途盖板(2)通过铰链(3)相连，铰链(3)两侧分别焊接在搅拌筒体(1)和多用途盖板(2)的外侧。
2.根据权利要求1所述的一种便于排泻清洗污水的实验混凝土搅拌机，其特征在于：所述的卡扣(5)焊接在搅拌筒体(1)上，卡栓(4)插在卡扣(5)上。
说明书
一种便于排泻清洗污水的实验混凝土搅拌机
技术领域
本实用新型属于试验设备技术领域，尤其涉及一种土木工程试验中便于排泻清洗污水的实验混凝土搅拌机。
背景技术
目前，混凝土已经广泛应用于现代化建设中，对混凝土性能的研究需要做大量的试验，而混凝土搅拌机的搅拌筒是用来盛放和搅拌混凝土使用的。常用的小型实验混凝土搅拌机的搅拌筒是由搅拌筒体和顶盖组成的。搅拌筒体和顶盖是分离的，在倾倒和排泻清洗污水时需要将顶盖取下放置，排泻时混凝土和污水四处散落，不能很好地倾倒和流入容器中，这样就造成混凝土浪费和污水外泻。因此，一种便于排泻清洗污水的实验混凝土搅拌机就是解决实验混凝土搅拌机的搅拌筒排泻清洗污水不方便的问题。
发明内容
本实用新型专利所要解决的技术问题是为了克服现有实验混凝土搅拌机排泻清洗污水不方便的不足之处，提供了一种便于排泻清洗污水的实验混凝土搅拌机。
本实用新型解决的技术问题所采用的技术方案是：一种便于排泻清洗污水的实验混凝土搅拌机，包括搅拌筒体，多用途盖板，铰链，卡栓和卡扣五个部分。搅拌筒体和多用途盖板通过铰链相连，铰链两侧分别焊接在搅拌筒体和多用途盖板的外侧。卡扣焊接在搅拌筒体上，卡栓插在卡扣上。
与现有技术相比，本实用新型的优点是：本实用新型利用多用途盖板和搅拌筒体通过铰链连接，使得多用途盖板即能充当盖板，又能充当污水排泻槽，不仅方便实用，而且提高了工作效率，具有安装方便、结构简单等特点。
