申请日2017.03.03
公开(公告)日2017.11.28
IPC分类号C02F9/06; C25C1/16; C25C7/06; C02F103/16
摘要
本实用新型公开了一种电解锌生产用废水处理系统，包括冲洗稀释箱、推拉板、金属沉积板、隔板和排液管，所述冲洗稀释箱的顶部安装有搅拌电机，且搅拌电机的输出端安装有延伸至冲洗稀释箱内部的搅拌装置，所述电沉积箱的顶部安装有电沉积装置，且电沉积装置的输出端通过导线与金属沉积板连接，所述电沉积箱远离的冲洗稀释箱一侧通过导管与超滤膜过滤箱连接，所述超滤膜过滤箱的内部安装有交叉的三组固定架，且固定架的另一端设有隔板，所述超滤膜过滤箱远离电沉积箱一侧的底部设有排液管。本实用新型相对于传统处理装置设置了冲洗稀释箱，达到了用水量少，清洗效率高，并有利于废水的回用和重金属离子的回收的效果，便于推广使用。
权利要求书

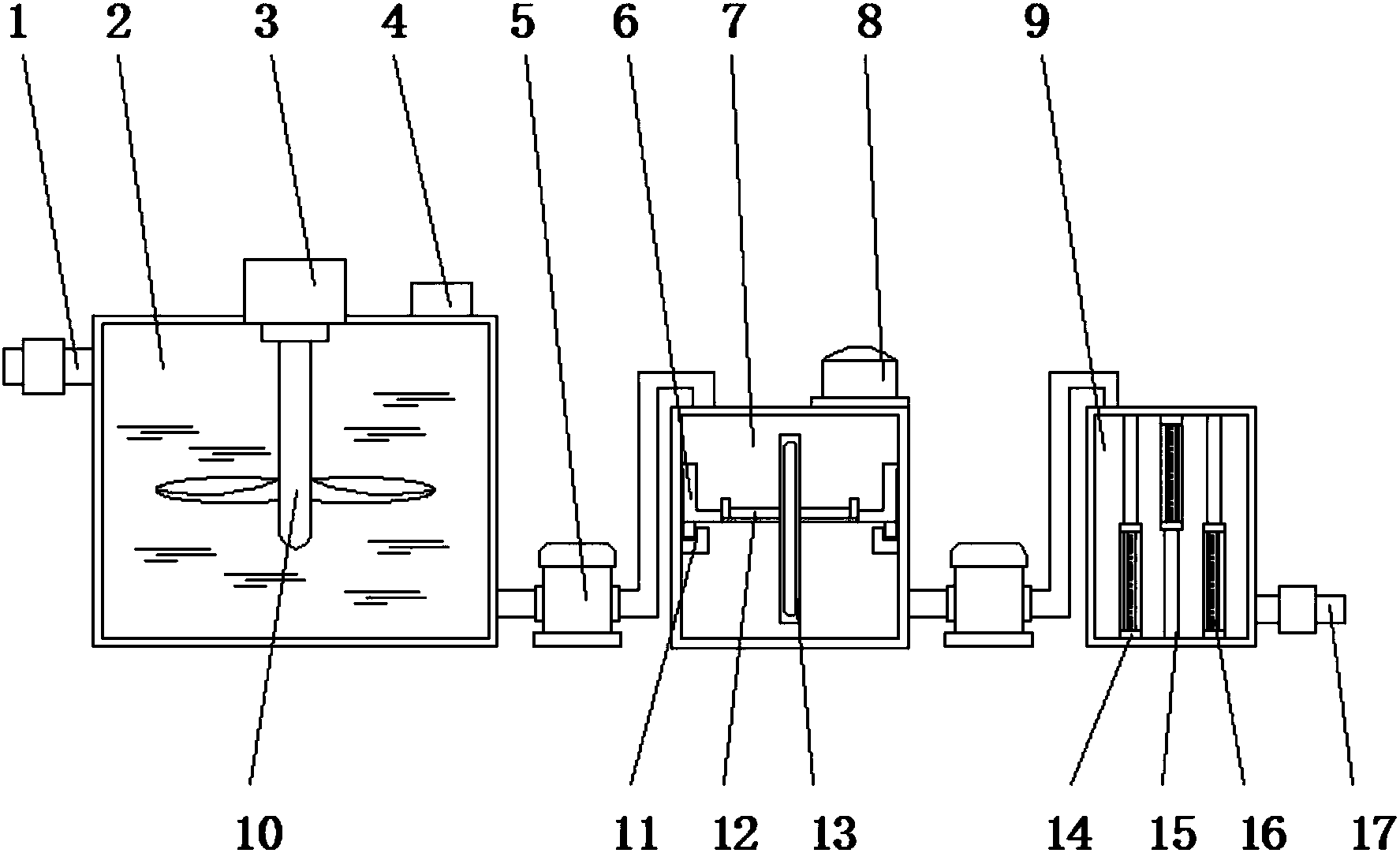

1.一种电解锌生产用废水处理系统，包括冲洗稀释箱(2)、推拉板(6)、金属沉积板(12)、隔板(15)和排液管(17)，其特征在于：所述冲洗稀释箱(2)的顶部安装有搅拌电机(3)，且搅拌电机(3)的输出端安装有延伸至冲洗稀释箱(2)内部的搅拌装置(10)，所述冲洗稀释箱(2)的一侧设有废液加料管(1)，且冲洗稀释箱(2)顶部的一端设有稀释溶液加料口(4)，所述冲洗稀释箱(2)远离废液加料管(1)的一侧通过导管连接有电沉积箱(7)，所述电沉积箱(7)的内部安装有推拉板(6)，且推拉板(6)内的中央位置处安装有金属沉积板(12)，所述电沉积箱(7)的顶部安装有电沉积装置(8)，且电沉积装置(8)的输出端通过导线与金属沉积板(12)连接，所述电沉积箱(7)远离的冲洗稀释箱(2)一侧通过导管与超滤膜过滤箱(9)连接，所述超滤膜过滤箱(9)的内部安装有交叉的三组固定架(14)，且固定架(14)的另一端设有隔板(15)，所述固定架(14)的内部固定有超滤膜(16)，所述超滤膜过滤箱(9)远离电沉积箱(7)一侧的底部设有排液管(17)。
2.根据权利要求1所述的一种电解锌生产用废水处理系统，其特征在于：所述冲洗稀释箱(2)与电沉积箱(7)以及电沉积箱(7)与超滤膜过滤箱(9)之间的导管上皆安装有增压泵(5)。
3.根据权利要求1所述的一种电解锌生产用废水处理系统，其特征在于：所述推拉板(6)的底部设有支撑滑槽(11)，且推拉板(6)的底部设有与支撑滑槽(11)配合使用的滑块。
4.根据权利要求1所述的一种电解锌生产用废水处理系统，其特征在于：所述电沉积箱(7)的侧面安装有液位计(13)。
5.根据权利要求1所述的一种电解锌生产用废水处理系统，其特征在于：所述废液加料管(1)以及排液管(17)上皆安装有电磁阀。
说明书
一种电解锌生产用废水处理系统
技术领域
本实用新型涉及电解锌设备技术领域，具体为一种电解锌生产用废水处理系统。
背景技术
随着时代的发展，人们的生活水平不断地提高，电解法生产锌工艺在金属剥离和极板清洗过程中，会产生大量的漂洗废水，漂洗废水中含有锌、铅、镉等多种重金属离子，由于其水量较大，重金属(尤其是锌离子)浓度较高，如果不经处理直接排放，将会对周围环境造成严重的影响，同时其中所含的重金属资源也将被浪费，如何有效处理电解锌漂洗工艺废水是当前采矿、电镀、电解法生产锌等行业所关注的焦点问题，高效、低耗地去除废水中重金属离子的同时，实现废水回用和重金属回收是今后重金属废水处理的发展方向，传统化学法处理含重金属废水时，由于受沉淀剂和环境条件的影响，沉淀法往往出水浓度达不到要求，需作进一步处理;生物处理法虽然具有成本低，处理方便的优点，一般的微生物对重金属离子的耐受浓度很小，很难大规模处理重金属废水;在以往应用电化学方法处理，当废水中重金属浓度降低时，存在能耗大，处理效果较差的问题，因此急需对现有技术进行改进，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种电解锌生产用废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电解锌生产用废水处理系统，包括冲洗稀释箱、推拉板、金属沉积板、隔板和排液管，所述冲洗稀释箱的顶部安装有搅拌电机，且搅拌电机的输出端安装有延伸至冲洗稀释箱内部的搅拌装置，所述冲洗稀释箱的一侧设有废液加料管，且冲洗稀释箱顶部的一端设有稀释溶液加料口，所述冲洗稀释箱远离废液加料管的一侧通过导管连接有电沉积箱，所述电沉积箱的内部安装有推拉板，且推拉板内的中央位置处安装有金属沉积板，所述电沉积箱的顶部安装有电沉积装置，且电沉积装置的输出端通过导线与金属沉积板连接，所述电沉积箱远离的冲洗稀释箱一侧通过导管与超滤膜过滤箱连接，所述超滤膜过滤箱的内部安装有交叉的三组固定架，且固定架的另一端设有隔板，所述固定架的内部固定有超滤膜，所述超滤膜过滤箱远离电沉积箱一侧的底部设有排液管。
优选的，所述冲洗稀释箱与电沉积箱以及电沉积箱与超滤膜过滤箱之间的导管上皆安装有增压泵。
优选的，所述推拉板的底部设有支撑滑槽，且推拉板的底部设有与支撑滑槽配合使用的滑块。
优选的，所述电沉积箱的侧面安装有液位计。
优选的，所述废液加料管以及排液管上皆安装有电磁阀。
与现有技术相比，本实用新型的有益效果是：该电解锌生产用废水处理系统相对于传统处理装置设置了冲洗稀释箱，达到了用水量少，清洗效率高，并有利于废水的回用和重金属离子的回收的效果，设置的电沉积箱利用电沉积先对锌离子含量较高的逆流漂洗出水进行金属锌的回收，同时设置的超滤膜过滤箱，废水经过膜的处理，可以充分浓缩废液中重金属，使浓缩液中的金属离子浓度得到较大提高，与电沉积技术结合，非常适用于电解回收重金属，同时回收的水可以进行再处理，易于实现废水的循环再利用，节约了水资源，便于推广使用。
