申请日2016.03.10
公开(公告)日2016.06.29
IPC分类号C02F1/48; C02F1/00
摘要
本发明公开了一种专用于城市生活污水处理的水磁化曝气机，属于污水处理设备技术领域中的曝气机，其目的在于提供一种水磁化效果好、充氧效果好的专用于城市生活污水处理的水磁化曝气机。其技术方案为：包括驱动电机，驱动电机下端的分散盘包括盘体，盘体的上盘面是以函数的函数曲线为母线绕轴线旋转一周形成的回转体;还包括两端开口的曝气筒，曝气筒顶部连接有磁化器，磁化器的中空内管的外壁上套设有多个磁环，磁环由若干个环状排列的磁块组成，且磁块的磁通方向是径向和切线方向交替排列，磁通径向排列的磁块的磁通方向内外交替排列，磁通切线排列的磁块的磁通方向左旋右旋交替排列。本发明适用于处理城市生活污水的搅拌曝气机。
权利要求书

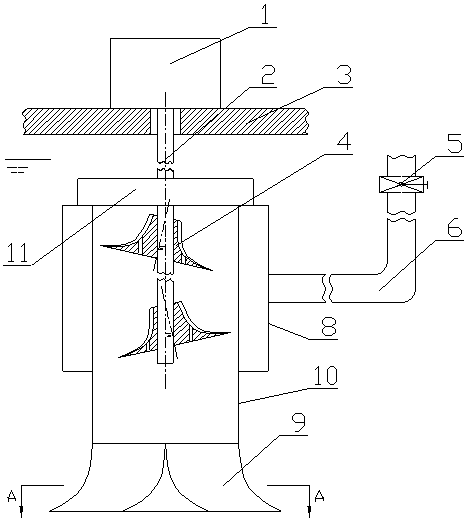

1.一种专用于城市生活污水处理的水磁化曝气机，包括驱动电机(1)，所述驱动电机(1)固定安装于池顶上的基座(3)上，其特征在于：所述驱动电机(1)的转轴(2)的下端连接有至少两个分散盘(4)，所述分散盘(4)包括盘体，所述盘体包括起导流作用的上盘面(43)，所述上盘面(43)是以函数的函数曲线为母线绕轴线旋转一周形成的回转体;所述上盘面(43)上沿上盘面(43)的周向设置有若干渐开线导流叶片(41)，相邻两条渐开线导流叶片(41)之间的上盘面(43)上沿盘体的周向均布有若干通孔(42);还包括两端开口的曝气筒(10)，所述分散盘(4)位于曝气筒(10)内，所述曝气筒(10)的内腔形成曝气腔，所述曝气筒(10)顶部连接有磁化器(11),所述磁化器(11)包括外筒(111)，所述外筒(111)的下端固定一个伸入外筒(111)内部空腔的中空内管(114)，所述中空内管(114)的外壁上套设有多个磁环(112)，所述磁环(112)由若干个环状排列的磁块组成，且磁块的磁通方向是径向和切线方向交替排列，磁通径向排列的磁块的磁通方向内外交替排列，磁通切线排列的磁块的磁通方向左旋右旋交替排列。
2.如权利要求1所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：所述曝气筒(10)外设置有集气筒(8)，所述集气筒(8)与曝气筒(10)共同围城两端封闭的环状集气腔，所述曝气筒(10)上对应集气筒(8)的位置均布有若干曝气孔。
3.如权利要求2所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：所述集气筒(8)与曝气筒(10)之间还设置有多空破碎板(7)，所述多空破碎板(7)的板面上均布有若干小孔。
4.如权利要求3所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：还包括空气管(6)，所述空气管(6)的顶端伸出水面，所述空气管(6)的底端与环状集气腔连通，且所述空气管(6)的管路上设置有限流阀(5)。
5.如权利要求2所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：还包括空气管(6)，所述空气管(6)的顶端伸出水面，所述空气管(6)的底端与环状集气腔连通，且所述空气管(6)的管路上设置有限流阀(5)。
6.如权利要求2至5中任一所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：所述曝气筒(10)的端部连接有导流筒(9)，所述导流筒(9)包括上小下大且两端开口的筒体(93)，所述筒体(93)内设置有锥状导流锥(91)，所述锥状导流锥(91)与筒体(93)内壁之间设置有导流板(92)，所述导流板(92)倾斜设置，所述导流板(92)与筒体(93)的轴线的夹角β为20°至30°。
7.如权利要求1所述的专用于城市生活污水处理的水磁化曝气机，其特征在于：所述中空内管(114)的外壁上设置有环状隔离套管(113)，所述环状隔离套管(113)位于相邻两个磁环(112)之间。
说明书
专用于城市生活污水处理的水磁化曝气机
技术领域
本发明属于污水处理设备技术领域，涉及一种曝气机。
背景技术
随着社会经济的发展，关于水污染的话题不断被提起，特别是地下水污染问题，人民对水污染的关切程度已达到了空前高度。
目前，工业和人民生活污水排放引起了社会各界的高度重视，大量城市生活污水排放对生态环境造成了很大影响。现有技术处理污水离不开曝气装置，而且处理污水的质量好坏，又取决于曝气装置能效的好坏。
现有技术的城市生活污水处理中，其污水处理设备主要包括离心机、污泥脱水机、曝气机、微滤机、气浮机和臭氧发生器，而曝气机既是最为常见的污水处理设备。曝气机是通过散气叶轮，将“微气泡”直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面形成浮渣，利用刮渣机从水中分离;不需要清理喷嘴，不会发生阻塞现象。
申请号为201020022414.1的发明专利就公开了一种搅拌曝气机，其包含有转轴、分散盘、布气管和电机减速机，所述转轴上端套有基座，所述基座固定于池顶上，所述转轴的顶部与电机减速机的输出端相连，所述分散盘套置于转轴的下端，所述转轴的底部套有一轴承座，所述轴承座固定于池底，所述布气管设置于分散盘下方，所述布气管上开有一进气口，所述布气管管壁上开有若干布气孔，所述布气管上套有若干固定环将布气管固定于池底。该搅拌曝气机具有结构简单、安装方便且溶气效率高的特点。
申请号为201020237786.6的发明专利就公开了一种水下曝气机，包括电机、电机轴、叶轮、两端开口的曝气腔、进气管、导流筒，叶轮位于曝气腔内部，曝气腔外层设有一外筒，外筒与曝气腔壁及钢板共同围成两段封闭的环状集气腔，曝气腔壁与集气腔对应的部分遍布布气孔。所述的集气腔内曝气腔壁与外筒之间设有板面密布小孔的盘式中空状多孔破碎板。该曝气机结构简单，体积小，设备投资成本低。放置于水下，不需配备鼓风机，噪音小。设置多孔破碎片和遍布布气孔的曝气腔壁，使空气能彻底被破碎，吸气量和曝气效率显著提高，节省了电耗。
申请号为200920027777.1的发明专利就公开了一种超旋磁充氧曝气机，该超旋磁充氧曝气机的主筒上、下分别与平台、主机连接，平台上、下分别有充氧机和漂浮器，主机下通过分流器与磁化器连接，上与充氧机连通的充气管下连接分流器，下连有射流器的空心轴上连接有分流器，助流推进器炼狱空心轴的外侧。该机将空气中的氧送入水下，通过主机快速完成水气合成。
发明内容
上述两种结构的曝气机虽能实现曝气的作用，但是曝气机的充氧效果和水磁化效果都较差。
本发明的发明目的在于：针对现有技术存在的问题，提供一种水磁化效果好、充氧效果好的专用于城市生活污水处理的水磁化曝气机。
为了实现上述目的，本发明采用的技术方案为：
一种专用于城市生活污水处理的水磁化曝气机，包括驱动电机，所述驱动电机固定安装于池顶上的基座上，所述驱动电机的转轴的下端连接有至少两个分散盘，所述分散盘包括盘体，所述盘体包括起导流作用的上盘面，所述上盘面是以函数的函数曲线为母线绕轴线旋转一周形成的回转体;所述上盘面上沿上盘面的周向设置有若干渐开线导流叶片，相邻两条渐开线导流叶片之间的上盘面上沿盘体的周向均布有若干通孔;还包括两端开口的曝气筒，所述分散盘位于曝气筒内，所述曝气筒的内腔形成曝气腔，所述曝气筒顶部连接有磁化器，所述磁化器包括外筒，所述外筒的下端固定一个伸入外筒内部空腔的中空内管，所述中空内管的外壁上套设有多个磁环，所述磁环由若干个环状排列的磁块组成，且磁块的磁通方向是径向和切线方向交替排列，磁通径向排列的磁块的磁通方向内外交替排列，磁通切线排列的磁块的磁通方向左旋右旋交替排列。
其中，所述曝气筒外设置有集气筒，所述集气筒与曝气筒共同围城两端封闭的环状集气腔，所述曝气筒上对应集气筒的位置均布有若干曝气孔。
其中，所述集气筒与曝气筒之间还设置有多空破碎板，所述多空破碎板的板面上均布有若干小孔。
其中，还包括空气管，所述空气管的顶端伸出水面，所述空气管的底端与环状集气腔连通，且所述空气管的管路上设置有限流阀。
其中，还包括空气管，所述空气管的顶端伸出水面，所述空气管的底端与环状集气腔连通，且所述空气管的管路上设置有限流阀。
其中，所述曝气筒的端部连接有导流筒，所述导流筒包括上小下大且两端开口的筒体，所述筒体内设置有锥状导流锥，所述锥状导流锥与筒体内壁之间设置有导流板，所述导流板倾斜设置，所述导流板与筒体的轴线的夹角β为20°至30°。
其中，所述中空内管的外壁上设置有环状隔离套管，所述环状隔离套管位于相邻两个磁环之间。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明中，驱动电机的转轴上连接有至少两个分散盘，分散盘盘体的上盘面是以函数的函数曲线为母线绕轴线旋转一周形成的回转体，上盘面是按照理论数据和流体力学规律设计完成的，上盘面上设置有若干渐开线导流叶片，相邻两条渐开线导流叶片之间的上盘面上沿盘体的周向均布有若干通孔，因而在分散盘转动时，水体将被渐开线导流叶片推动形成涡流，形成一股吸力，裹夹有大量气体的水体迅速通过通孔被吸入，水体吸入时被渐开线导流叶片剪切并产生激烈的碰撞，瞬间形成大量的微小气泡，并在渐开线导流叶片的搅动作用下，水体在做上下翻转的同事还做涡旋状运转，使得被吸入的气体在水中停留时间较长，增加了氧气在水体中的停留时间，提高曝气机的曝气充氧效果。
2、本发明中，分散盘外设置有曝气筒，曝气筒外设置集气筒，集气筒与曝气筒之间还设置有多空破碎板，因而渐开线导流叶片在曝气腔中高速旋转产生强大的负压震波和旋切力，将空气通过进气管吸入集气腔，进入集气腔的空气在震波和旋切力的作用下经过多孔破碎片和曝气腔壁的布气孔时空气团和空气链被切碎，再经曝气腔中高速旋转的叶轮切割、破碎、混合，使之极大程度地破碎并充分溶解于水中，最终显著提高曝气机的曝气效率。
3、本发明中，空气管的顶端伸出水面，空气管的底端与环状集气腔连通，且空气管的管路上设置有限流阀;在曝气过程中需要供氧曝气时可开启限流阀让其吸气，当水中需要缺氧或厌氧时就将限流阀关掉停止供气使叶轮在运转时在水中进行推流和搅拌，达到一机多用的目的。
4、本发明中，曝气筒顶部连接有磁化器，该磁化器以钕铁硼永磁铁为主要材料制成，水流经磁化器磁化后流入曝气腔，水体经过磁化后会产生很多性质上的变化，利于溶解氧转移;且该磁化器中的磁环的磁块排列可以让90%以上的磁能向环中心穿透聚焦，起到更好的水磁化效果，通常可达几千高斯的超强磁能。
