全自动联合污泥水处理机

　　申请日2016.03.11

　　公开(公告)日2017.09.19

　　IPC分类号C02F9/04

　　摘要

　　一种全自动快速下抛可沉淀物的联合污泥水处理机械。通过调匀器、旋转喇叭筛、天筛、电子元件、低压电器构成的一种全自动联合污泥水处理机械。污泥水化学药剂通过电磁阀进入调均器初步调匀后进入旋转喇叭筛，做初步过滤流入污泥水仓。由天筛的作用可沉淀物向下抛去，清水向上漂浮。由于信号源的作用按设定的污泥浓度排出，上浮的清水按设定的清浊度从清水出口排出。

　　权利要求书

　　1.一种全自动联合污泥水处理机械，在污泥水的最高污泥水面以上设置调均器、旋转喇叭筛和污泥水仓中设置天筛，污泥水仓下方污泥水清浊信号周围设置清洗水枪;在联合污泥水处理机械中设置信号控制元件和低压电器。

　　2.根据权利要求1所述的调均器其特征是设置了导流的螺旋，而且由调匀器壁端向上卷起的弧形螺片。

　　3.根据权利要求1所述的旋转喇叭筛其特征是一端直径小，一端直径大的喇叭形过滤筛。

　　4.根据权利要求1所述的天筛其特征是天筛往复运行，筛孔上小下大，天筛筛格上大下小，筛孔壁面倾斜向下。

　　5.根据权利要求1所述的清洗水枪其特征是在污泥水仓内最低水位，受信号控制向污泥水仓内最低信号装置做清水清洗。

　　6.根据权利要求1所述的信号控制元件是两个水位漂浮体所引出的物体处设置感应信号源(水位漂浮信号HS1、HS2)和在污泥水中两个高低可调的污泥水清浊感应信号源。

　　说明书

　　全自动联合污泥水处理机

　　本设备是一种全自动、快速下抛可沉淀物的污泥水处理机械。

　　目前，人口众多工业高速发展的各个国家，生活污泥水、工业污泥水一天天增多这些污泥水只靠沉淀池要占用大面积土地浪费严重。

　　本设备的目的是这样实现的：

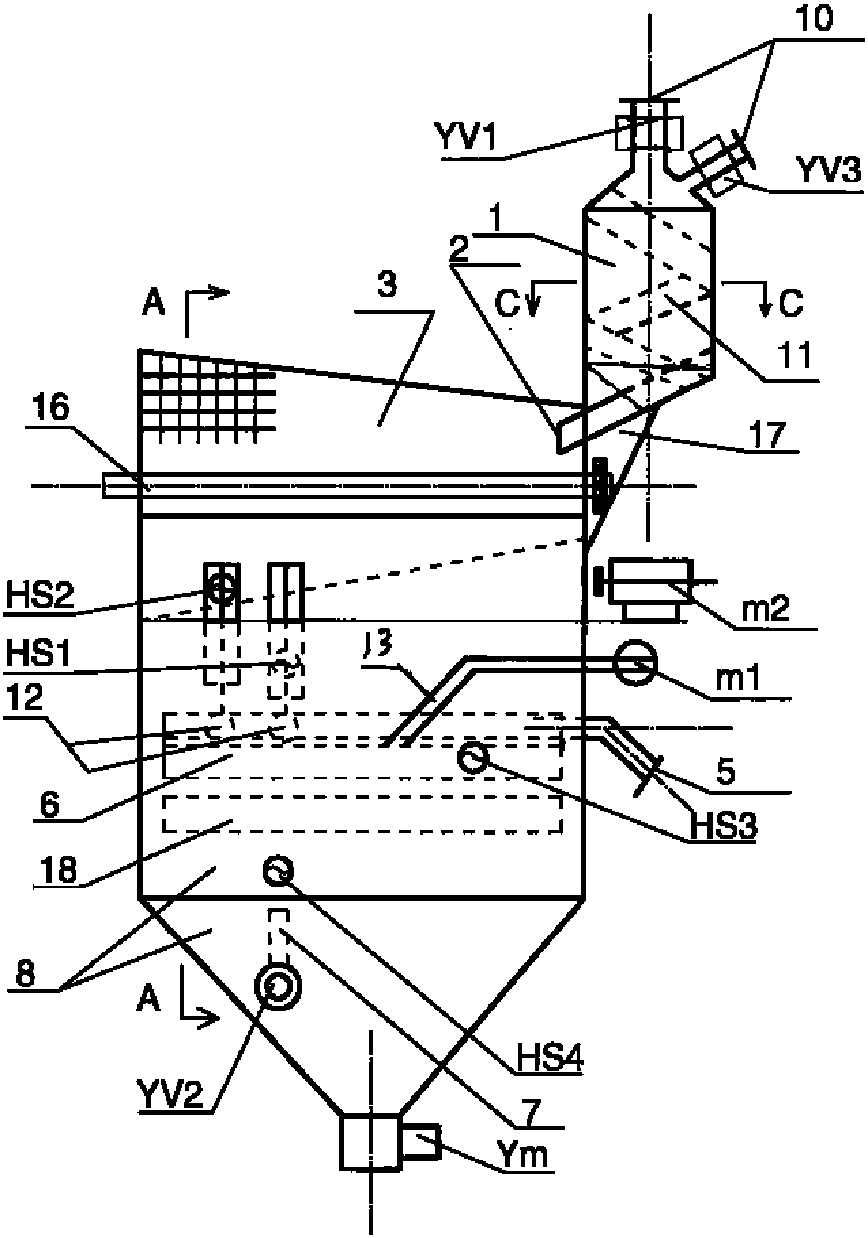

　　刀开关接通电源，接通调匀器上端的污泥水电磁阀(YV1)、接通调匀器化学药剂电磁阀(YV3)、接通螺旋喇叭筛电机(M2)，电机带动螺旋喇叭筛(3)转动，接通变频器(VVVF)使天筛往复运行电机(M1)转动，带动天筛往复运行连杆(13)，作天筛往复运行。污泥水、化学药剂经过污泥水电磁阀(YV1)和化学药剂电磁阀(YV3)流入调匀器(1)，由于流入调匀器(1)的污泥水做自由落体运动，再由调匀器螺旋片(11)的作用使污泥水做整体离心旋转和污泥水带离心旋转，做初步调匀后流出调匀器(1)进入旋转喇叭筛(3)作初步过滤，流入污泥水仓(8)。因污泥水仓(8)中的污泥水没有达到设定浓度，在污泥水清浊信号源3号(HS3)的控制下，接触器位于切断状态，排污泥电动阀(YM)没有电流不能排除污泥，污泥水仓的污泥水达到或超过天筛的高度后由于天筛(6)的天筛孔壁面向下抛去可沉淀物，而天筛筛孔向上浮起清水的作用使可沉淀物快速下沉，污泥水仓内上层的污泥水逐渐清澈，天筛以上的清水从清水口排出。污泥水清浊信号(HS3)的工作范围的污泥水达到设定的清澈后，污泥水清浊信号(HS3)控制接触器(HM3)接通至接触器(KM4)的电源，这是污泥水清浊信号(HM4)，因污泥水仓内下部达到污泥水设定浓度，污泥水清浊信号(HS4)控制接触器(KM4)接通电动阀(YM)排出污泥，污泥水仓内的污泥水位下降到水位漂浮信号(HS1)的设定工作范围，这时水位漂浮信号(HS1)控制接触器(KM)接通电动阀(YV2)的电源，从水枪内喷出清水清洗污泥水清浊信号(HS4)的信号范围，污泥水清浊信号(HS4)因工作范围清澈而接通接触器切断电动阀的电源，污泥停止排出。污泥水仓内的污水水位下降到水位漂浮信号(HS2)的启动工作范围，水位漂浮信号(HS2)控制接触器(KM)接通调匀器中电磁阀(1污泥水电磁阀V2、2化学药剂电磁阀V3)或旋转喇叭筛的电机，通过调匀器的污泥水流入旋转喇叭筛再流入污泥水仓内……。周而复始的运动。

　　再说一说天筛的工作原理，它筛面上的筛孔面积是上小下大，剖面筛孔为梯形，筛格为上大下小形成向下的的倾斜面，天筛前后或左右高速往复运行，因天筛孔斜面向污泥水仓内下方斜抛，因可沉淀物的比重大于水的比重所以可沉淀物向下抛去，而水向上浮起。达到全自动快速下抛可沉淀物的目的。
