申请日2016.03.11
公开(公告)日2016.05.18
IPC分类号C02F1/46
摘要
本发明提供了一种水处理箱体装置，包括箱本体，还包括板体结构、轨道和活动件，水处理所用的阴极板或阳极板设于所述箱本体内，水处理所用的阳极板和/或阴极板设于所述板体结构，所述板体结构通过所述活动件沿所述轨道移动，所述板体结构与所述活动件同轴旋转连接;调整状态下，所述板体结构通过所述活动件沿所述轨道移动至活动区域位置，所述板体结构能够通过相对所述活动件的自转调整自身的旋转位置;使用状态下，所述板体结构固定连接于所述箱本体的开口侧，所述板体结构上的所述阳极板和/或阴极板插入所述箱本体内的所述阳极板和/或阴极板的间隔之中。
权利要求书
1.一种水处理箱体装置，包括箱本体，其特征在于：还包括板体结构、轨道和活动件，水处理所用的阴极板或阳极板设于所述箱本体内，水处理所用的阳极板和/或阴极板设于所述板体结构，所述板体结构通过所述活动件沿所述轨道移动，所述板体结构与所述活动件同轴旋转连接;
调整状态下，所述板体结构通过所述活动件沿所述轨道移动至活动区域位置，所述板体结构能够通过相对所述活动件的自转调整自身的旋转位置;
使用状态下，所述板体结构固定连接于所述箱本体的开口侧，所述板体结构上的所述阳极板和/或阴极板插入所述箱本体内的所述阳极板和/或阴极板的间隔之中。
2.如权利要求1所述的水处理箱体装置，其特征在于：所述轨道包括呈直线的第一直线轨部和与之平行的第二直线轨部，以及连接所述第一直线轨部末端和第二直线轨部末端，且呈曲线的曲线轨部，所述第一直线轨部和第二直线轨部固定连接于所述箱本体。
3.如权利要求1所述的水处理箱体装置，其特征在于：所述板体结构与所述活动件之间沿竖直向的轴心旋转。
4.如权利要求1所述的水处理箱体装置，其特征在于：所述活动件连接所述板体结构的顶部中间位置。
5.如权利要求1所述的水处理箱体装置，其特征在于：所述轨道位于所述箱本体的上侧，所述板体结构通过所述活动件吊于所述轨道下。
6.如权利要求1或5所述的水处理箱体装置，其特征在于：所述活动件包括吊轮、吊轮支架、轴承结构、第一螺纹结构，所述吊轮支架通过所述吊轮安装于所述轨道;所述吊轮支架设有吊装孔，所述第一螺纹结构穿设于所述吊装孔，且所述第一螺纹结构通过所述轴承结构连接所述吊轮支架，所述第一螺纹结构与所述板梯结构螺纹旋转连接。
7.如权利要求1所述的水处理箱体装置，其特征在于：所述板体结构包括第二螺纹结构、安装板和门板吊装件，所述第二螺纹结构与所述活动件螺纹旋转连接，所述第二螺纹结构通过所述门板吊装件连接所述安装板，所述阳极板或阴极板安装于所述安装板。
说明书
水处理箱体装置
技术领域
本发明涉及水处理领域，尤其涉及一种水处理箱体装置。
背景技术
当前，随着我国经济的飞速发展，工业废水带来的环境污染日趋严重。现有技术中使用的电化学处理装置中，为了实现水处理，需要使用阴极板和阳极板之间的作用吸附垢物，或者利用其氧化作用对水进行作用。
对于这类装置，在现有技术中，包括箱体和箱体开口处的箱门，阴极板和阳极板分别安装于箱体和箱门上，通过箱门的开合，实现阴极板与阳极板之间的间隔到位，即通过箱门的关合，将阴极板或阳极板插入到箱体内的阳极板或阴极板的间隔之中，但是由于箱门的开合是旋转运动，而非直线插入，为了实现板的插入，就不得不将板的尺寸做小，或者扩大板间的间隔，在此情况下，一方面会造成空间的浪费，另一方面，由于板间距离减少，以及板尺寸的减小，都会造成处理能力的减弱。
发明内容
本发明要解决的技术问题是如何使得水处理箱体装置充分利用其空间，提高处理能力。

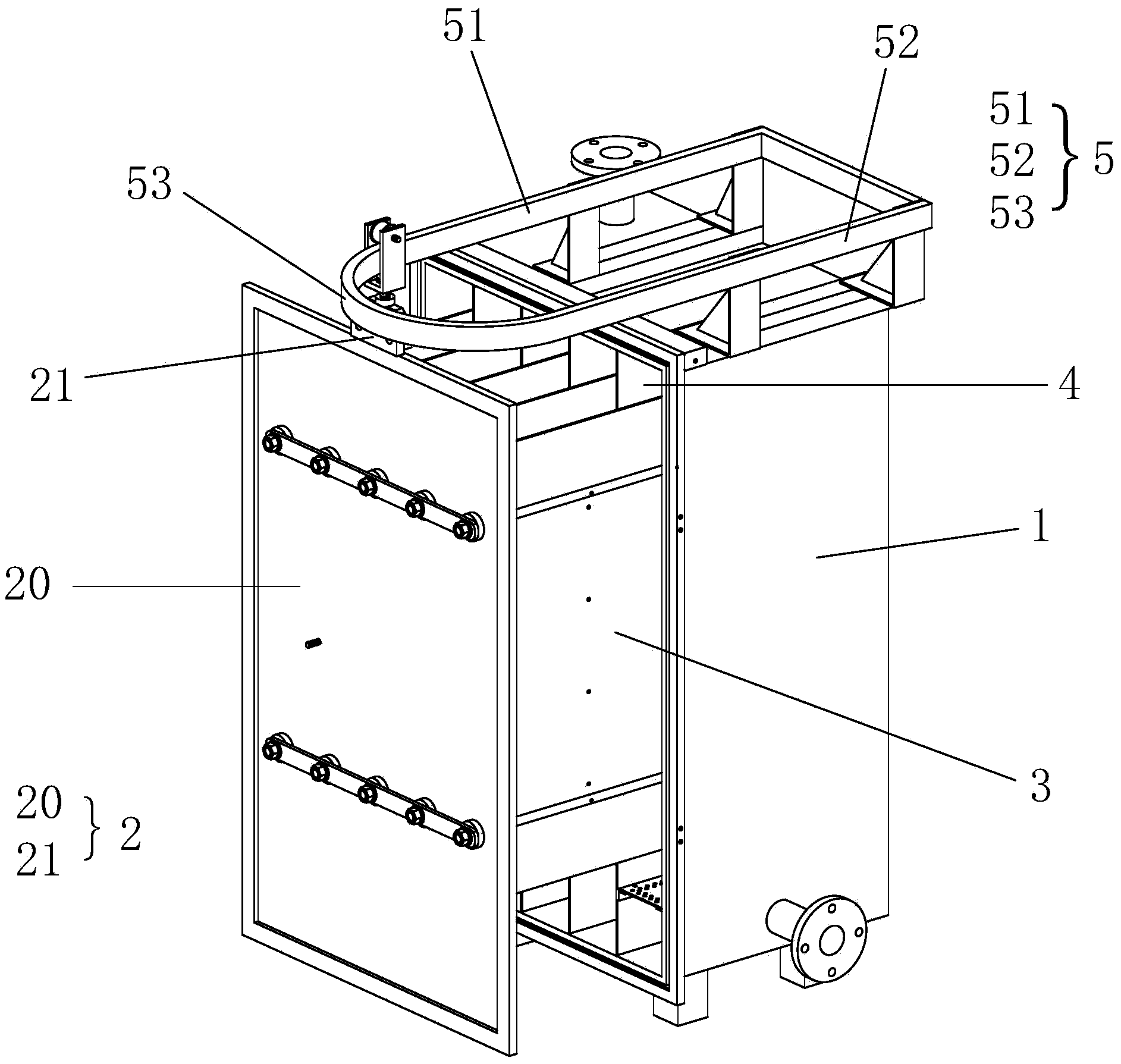

为了解决这一技术问题，本发明提供了一种水处理箱体装置，包括箱本体，还包括板体结构、轨道和活动件，水处理所用的阴极板或阳极板设于所述箱本体内，水处理所用的阳极板和/或阴极板设于所述板体结构，所述板体结构通过所述活动件沿所述轨道移动，所述板体结构与所述活动件同轴旋转连接;
调整状态下，所述板体结构通过所述活动件沿所述轨道移动至活动区域位置，所述板体结构能够通过相对所述活动件的自转调整自身的旋转位置;
使用状态下，所述板体结构固定连接于所述箱本体的开口侧，所述板体结构上的所述阳极板和/或阴极板插入所述箱本体内的所述阳极板和/或阴极板的间隔之中。
可选的，所述轨道包括呈直线的第一直线轨部和与之平行的第二直线轨部，以及连接所述第一直线轨部末端和第二直线轨部末端，且呈曲线的曲线轨部，所述第一直线轨部和第二直线轨部固定连接于所述箱本体。
可选的，所述板体结构与所述活动件之间沿竖直向的轴心旋转。
可选的，所述活动件连接所述板体结构的顶部中间位置。
可选的，所述轨道位于所述箱本体的上侧，所述板体结构通过所述活动件吊于所述轨道下。
可选的，所述活动件包括吊轮、吊轮支架、轴承结构、第一螺纹结构，所述吊轮支架通过所述吊轮安装于所述轨道;所述吊轮支架设有吊装孔，所述第一螺纹结构穿设于所述吊装孔，且所述第一螺纹结构通过所述轴承结构连接所述吊轮支架，所述第一螺纹结构与所述板梯结构螺纹旋转连接。
可选的，所述板体结构包括第二螺纹结构、安装板和门板吊装件，所述第二螺纹结构与所述活动件螺纹旋转连接，所述第二螺纹结构通过所述门板吊装件连接所述安装板，所述阳极板或阴极板安装于所述安装板。
本发明在已有箱门的基础上，另外引入了板体结构，以之作为安装阴极板或阳极板的基础，从而避免了因箱门的旋转运动限制所带来的空间浪费和处理能力下降;进一步的，本发明引入了轨道与活动件，从而利用轨道和活动件将板梯结构的运动实施进一步限定，为其具体运作提供了可靠的方案。可见，其使得水处理箱体装置充分利用其空间，提高处理能力。
