申请日2016.03.14
公开(公告)日2016.08.17
IPC分类号B01D29/01; B01D29/58
摘要

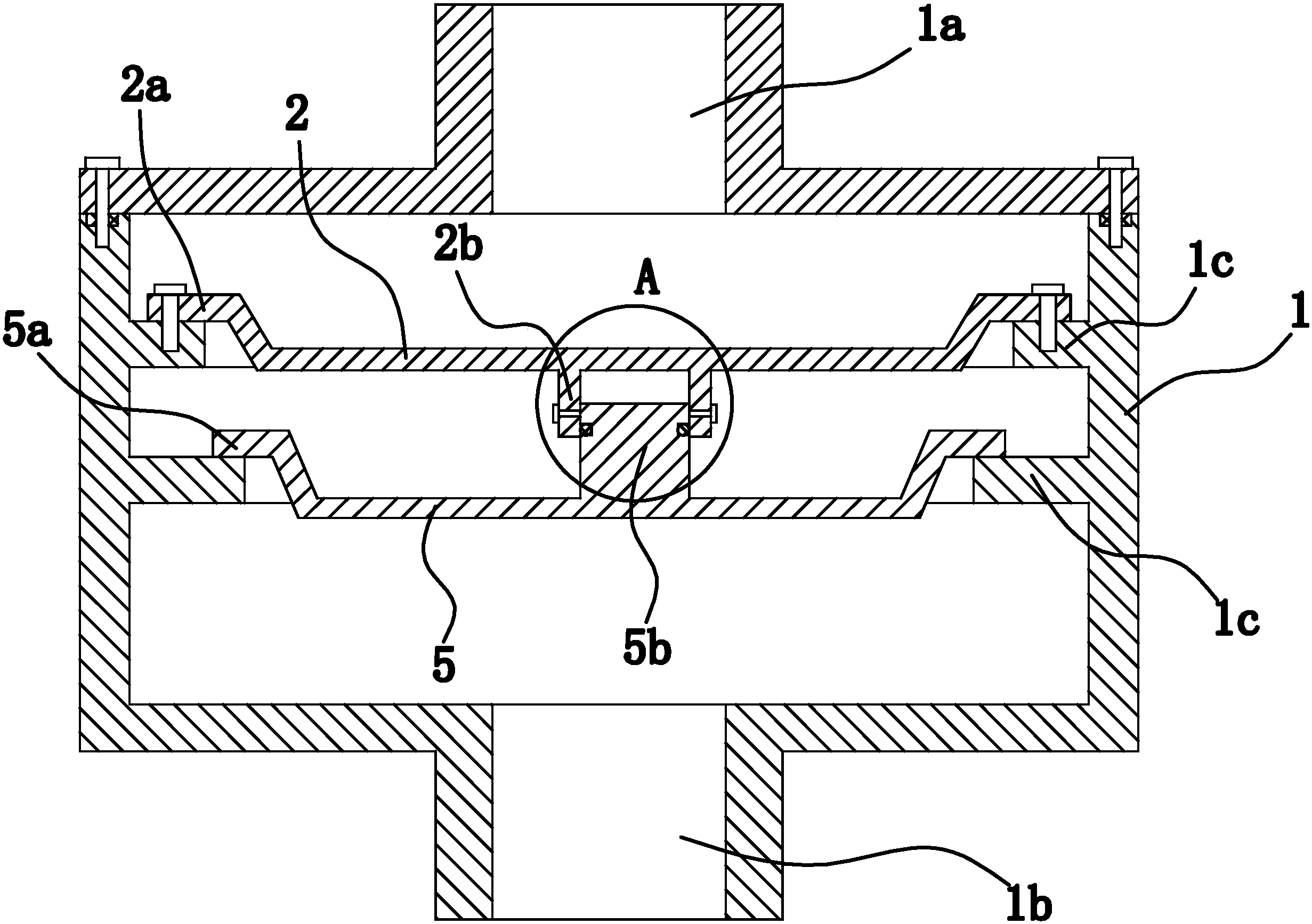

本实用新型提供了一种污水过滤装置，它解决了现有的眼镜污水过滤器拆装过滤组件繁琐的问题。本污水过滤装置包括具有进水口和出水口的壳体，壳体内设有过滤网一和过滤网二，过滤网一和过滤网二沿水流方向分布且过滤网二的孔径小于过滤网一的孔径，过滤网一和过滤网二上分别具有呈环状的翻边一和翻边二，壳体内侧壁上设有两个环形挡沿，翻边一和翻边二分别撘靠在对应的环形挡沿上，翻边一通过螺丝与环形挡沿相固定，过滤网一和过滤网二上相对的两侧分别具有呈筒状凸出的连接部以及呈柱状凸出的滑动部，滑动部插在连接部内，滑动部和连接部之间设有使两者固定的锁定机构。本污水过滤装置具有拆装过滤网方便的优点。
权利要求书
1.污水过滤装置，包括具有进水口和出水口的壳体，壳体内设有过滤网一和过滤网二，过滤网一和过滤网二沿水流方向分布且过滤网二的孔径小于过滤网一的孔径，过滤网一和过滤网二上分别具有呈环状的翻边一和翻边二，壳体的内侧壁上设有两个环形挡沿，翻边一和翻边二分别撘靠在对应的环形挡沿上，且翻边一通过螺丝与对应的环形挡沿相固定，其特征在于，过滤网一和过滤网二上相对的两侧分别具有呈筒状凸出的连接部以及呈柱状凸出的滑动部，所述的滑动部插在连接部内，滑动部能沿连接部的轴向滑动，所述的滑动部侧壁以及连接部的内侧壁均为圆柱面且两者相贴靠，所述的滑动部和连接部之间设有使两者固定的锁定机构。
2.根据权利要求1所述的污水过滤装置，其特征在于，所述的滑动部的侧壁上设有与其同轴的环形凹槽，所述的环形凹槽内设有0型密封圈，且0型密封圈的外周面与所述的连接部的内侧壁相抵。
3.根据权利要求1所述的污水过滤装置，其特征在于，所述的锁定机构包括贯穿于连接部侧壁上的螺纹孔一和螺接在螺纹孔一内的螺栓一，所述的螺栓一的端部与滑动部的侧壁紧密抵靠。
4.根据权利要求1所述的污水过滤装置，其特征在于，所述的锁定机构包括贯穿于连接部侧壁上的螺纹孔二、设于滑动部侧壁上的螺纹孔三和螺接在螺纹孔二内的螺栓二，所述的螺纹孔三的数量有若干个且沿滑动部的轴向均布，所述的螺栓二的端部螺接在其中一个螺纹孔三内。
说明书
污水过滤装置
技术领域
本实用新型涉及一种过滤装置，特别是一种污水过滤装置。
背景技术
目前，公知的过滤器都只有一层滤网，因污物大小不一，所以一种孔径的滤网不能满足更好的过滤各种污物的要求，因此便出现了孔径太小的滤网很容易被大的污物堵塞，而太大的孔径又滤不住小的污物的情况，过滤效果不甚理想。
对于上述的问题，人们已经意识到了不足，并加以了改进，如中国专利库公开的一种污水过滤器[申请号：200920271668.4;授权公告号：CN 201578910 U]，由过滤器上盖、橡胶垫、销子、滤网、滤网座、螺栓组件、过滤器主体组成，过滤器中装有三层过滤网，且每层滤网的孔径均不一样大，从上往下孔径依次变小。
上述的过滤器通过设置三层孔径不同的过滤网，以很好地解决了现有技术中存在的问题。但该过滤器还是存在一个问题：三层过滤网分别通过销子固定在过滤器主体内，导致起到过滤效果的各零部件的拆装较为繁琐。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种拆装过滤网方便的污水过滤装置。
本实用新型的目的可通过下列技术方案来实现：污水过滤装置，包括具有进水口和出水口的壳体，壳体内设有过滤网一和过滤网二，过滤网一和过滤网二沿水流方向分布且过滤网二的孔径小于过滤网一的孔径，过滤网一和过滤网二上分别具有呈环状的翻边一和翻边二，壳体的内侧壁上设有两个环形挡沿，翻边一和翻边二分别撘靠在对应的环形挡沿上，且翻边一通过螺丝与对应的环形挡沿相固定，其特征在于，过滤网一和过滤网二上相对的两侧分别具有呈筒状凸出的连接部以及呈柱状凸出的滑动部，所述的滑动部插在连接部内，滑动部能沿连接部的轴向滑动，所述的滑动部侧壁以及连接部的内侧壁均为圆柱面且两者相贴靠，所述的滑动部和连接部之间设有使两者固定的锁定机构。
使用时，水依次经过进水口、过滤网一、过滤网二并最终从出水口流出，来实现过滤的目的。
连接部通过锁定机构与滑动部固定在一起，以使过滤网一和过滤网二形成一个整体，使只需将螺丝旋出即可对过滤网进行更换或清洗，具有较好的方便性。通过设置滑动部能沿连接部的轴向滑动，使两过滤网之间的距离能够得到调节，在即使两环形挡沿出现位置偏差的情况下，过滤网仍能够稳定地安装来确保本过滤装置的过滤效果，从而有效降低了组成本装置的各零部件的加工难度。
在上述的污水过滤装置中，所述的滑动部的侧壁上设有与其同轴的环形凹槽，所述的环形凹槽内设有0型密封圈，且0型密封圈的外周面与所述的连接部的内侧壁相抵。
在滑动部的侧壁和环形凹槽的底壁的挤压下，0型密封圈与连接部的内侧壁紧密抵靠形成较大的摩擦，以降低外力带动滑动部滑动的速度，使两过滤网之间距离的控制更加的精准。
在上述的污水过滤装置中，所述的锁定机构包括贯穿于连接部侧壁上的螺纹孔一和螺接在螺纹孔一内的螺栓一，所述的螺栓一的端部与滑动部的侧壁紧密抵靠。
作为另一种方案，在上述的污水过滤装置中，所述的锁定机构包括贯穿于连接部侧壁上的螺纹孔二、设于滑动部侧壁上的螺纹孔三和螺接在螺纹孔二内的螺栓二，所述的螺纹孔三的数量有若干个且沿滑动部的轴向均布，所述的螺栓二的端部螺接在其中一个螺纹孔三内。
与现有技术相比，本污水过滤装置具有以下优点：
1、连接部通过锁定机构与滑动部固定在一起，以使过滤网一和过滤网二形成一个整体，使只需将螺丝旋出即可对过滤网进行更换或清洗，具有较好的方便性。
、通过设置滑动部能沿连接部的轴向滑动，使两过滤网之间的距离能够得到调节，在即使两环形挡沿出现位置偏差的情况下，过滤网仍能够稳定地安装来确保本过滤装置的过滤效果，从而有效降低了组成本装置的各零部件的加工难度。
、在滑动部的侧壁和环形凹槽的底壁的挤压下，0型密封圈与连接部的内侧壁紧密抵靠形成较大的摩擦，以降低外力带动滑动部滑动速度，使两过滤网之间距离的控制更加的精准。
