申请日2016.03.07
公开(公告)日2016.08.17
IPC分类号C02F9/08; C02F1/52; C02F1/30
摘要
本实用新型公开了一种污水处理净化系统，包括供电装置和依次连接的污水收集装置、第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器;所述固液分离装置与废渣收集器连接;所述供电装置包括太阳能发电装置和与太阳能发电装置连接的蓄电池，所述太阳能发电装置和蓄电池分别与第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器连接。本实用新型结构简单、成本低、出水水质佳，使污水能达到排放标准。
权利要求书
1.一种污水处理净化系统，其特征在于：包括供电装置和依次连接的污水收集装置、第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器;所述固液分离装置与废渣收集器连接;
所述供电装置包括太阳能发电装置和与太阳能发电装置连接的蓄电池，所述太阳能发电装置和蓄电池分别与第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器连接。
2.根据权利要求1所述的污水处理净化系统，其特征在于：在污水收集装置与第一过滤器之间设有氧化还原装置。
3.根据权利要求2所述的污水处理净化系统，其特征在于：所述污水收集装置与氧化还原装置之间、氧化还原装置与第一过滤器之间、絮凝沉淀装置与过滤装置之间、过滤装置与固液分离装置之间、酸碱中和装置与沉淀收集装置之间、沉淀收集装置与光催化降解装置之间、光催化降解装置与第二过滤器之间设有水泵;所述太阳能发电装置和蓄电池分别为水泵供电。
4.根据权利要求2或3所述的污水处理净化系统，其特征在于：所述氧化还原装置包括氧化还原池、搅拌器、氧化还原剂加药泵和氧化还原剂存放盒，氧化还原池内的污水通过搅拌器进行搅拌，氧化还原剂存放盒中的氧化还原剂通过氧化还原剂加药泵抽入氧化还原池内。
5.根据权利要求1所述的污水处理净化系统，其特征在于：所述污水收集装置包括3个并列设置的不锈钢水槽，3个不锈钢水槽分别连接一个集液箱，在第三个集液箱内设有微米网袋，该微米网袋置于第三个不锈钢水槽的出水口处。
6.根据权利要求1所述的污水处理净化系统，其特征在于：所述絮凝沉淀装置包括絮凝沉淀池、搅拌器、絮凝剂加药泵和絮凝剂存放盒，絮凝沉淀池内的污水通过搅拌器搅拌，絮凝剂存放盒中的絮凝剂通过絮凝剂加药泵抽入絮凝沉淀池中。
7.根据权利要求1所述的污水处理净化系统，其特征在于：所述过滤装置包括第四集液箱和位于第四集液箱内的微米级过滤袋，所述微米级过滤袋置于絮凝沉淀装置的出水管的出水口处。
8.根据权利要求1所述的污水处理净化系统，其特征在于：所述固液分离装置与废渣收集器之间、固液分离装置与酸碱中和装置之间分别设有电磁阀;所述酸碱中和装置包括酸碱中和池、搅拌器、酸液存放盒、酸液加药泵、碱液存放盒、碱液加药泵，酸碱中和池中的污水通过搅拌器搅拌，酸液存放盒中的酸液通过酸液加药泵抽入酸碱中和池中，碱液存放盒中的碱液通过碱液加药泵抽入酸碱中和池中。
9.根据权利要求1所述的污水处理净化系统，其特征在于：所述光催化降解装置包括光催化降解池、搅拌器和置于光催化降解池中的紫光灯，光催化降解池中的污水通过搅拌器进行搅拌;利用PVDF粘结剂将TiO2均匀涂抹粘附在光催化降解池的内壁上。
10.根据权利要求1所述的污水处理净化系统，其特征在于：太阳能发电装置通过太阳能控制器与蓄电池连接。
说明书

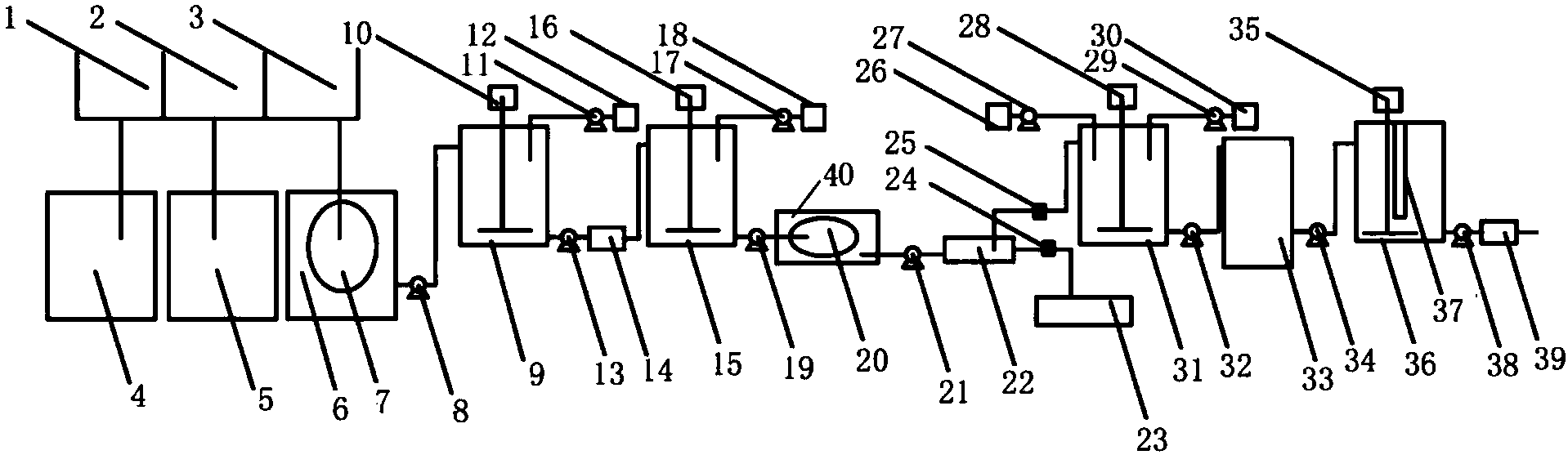

污水处理净化系统
技术领域
本实用新型属于污水处理领域，具体涉及一种污水处理净化系统。
背景技术
实验室污水主要来自各科研单位实验研究室和高等院校的科研和教学实验室。从实验室中排放的废水的水质相当复杂，如果不加处理就外排将对周围环境造成极大的污染。现有的实验室污水处理系统存在结构复杂、造价高、运行维护成本高、出水水质不佳等问题。因此，我们迫切需要新的污水处理系统，以解决成本高、出水水质不佳、达不到排放标准的问题。
实用新型内容
本实用新型的目的在于提供一种结构简单、成本低、出水水质佳的污水处理净化系统。
本实用新型所采用的技术方案是：
一种污水处理净化系统，包括供电装置和依次连接的污水收集装置、第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器;所述固液分离装置与废渣收集器连接;
所述供电装置包括太阳能发电装置和与太阳能发电装置连接的蓄电池，所述太阳能发电装置和蓄电池分别与第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器连接。
更进一步的方案是，在污水收集装置与第一过滤器之间设有氧化还原装置，以提高出水水质。所述氧化还原装置包括氧化还原池、搅拌器、氧化还原剂加药泵和氧化还原剂存放盒，氧化还原池内的污水通过搅拌器进行搅拌，氧化还原剂存放盒中的氧化还原剂通过氧化还原剂加药泵抽入氧化还原池内，整体结构简单实用。
更进一步的方案是，为了提高污水处理效率，所述污水收集装置与氧化还原装置之间、氧化还原装置与第一过滤器之间、絮凝沉淀装置与过滤装置之间、过滤装置与固液分离装置之间、酸碱中和装置与沉淀收集装置之间、沉淀收集装置与光催化降解装置之间、光催化降解装置与第二过滤器之间设有水泵;所述太阳能发电装置和蓄电池分别为水泵供电。
更进一步的方案是，所述污水收集装置包括3个并列设置的不锈钢水槽，3个不锈钢水槽分别连接一个集液箱，在第三个集液箱内设有微米网袋，该微米网袋置于第三个不锈钢水槽的出水口处，这种结构将复杂的实验室污水进行了合理的分类和收集，可适用于所有实验室的各种污水分类，有利于污水的分级处理，提高了污水处理效率。
更进一步的方案是，所述絮凝沉淀装置包括絮凝沉淀池、搅拌器、絮凝剂加药泵和絮凝剂存放盒，絮凝沉淀池内的污水通过搅拌器搅拌，絮凝剂存放盒中的絮凝剂通过絮凝剂加药泵抽入絮凝沉淀池中。絮凝沉淀池使用超滤膜废渣分离装置，形成高浓度废渣，有利于废渣排出。
更进一步的方案是，为了提高过滤效果，保证出水水质质量，所述过滤装置包括第四集液箱和位于第四集液箱内的微米级过滤袋，所述微米级过滤袋置于絮凝沉淀装置的出水管的出水口处。
更进一步的方案是，所述固液分离装置与废渣收集器之间、固液分离装置与酸碱中和装置之间分别设有电磁阀;所述酸碱中和装置包括酸碱中和池、搅拌器、酸液存放盒、酸液加药泵、碱液存放盒、碱液加药泵、pH检测计，酸碱中和池中的污水通过搅拌器搅拌，酸液存放盒中的酸液通过酸液加药泵抽入酸碱中和池中，碱液存放盒中的碱液通过碱液加药泵抽入酸碱中和池中。
更进一步的方案是，所述光催化降解装置包括光催化降解池、搅拌器和置于光催化降解池中的紫光灯，光催化降解池中的污水通过搅拌器进行搅拌。光催化降解装置为TiO2光催化降解装置，使用的TiO2为纳米级片状结构，接触面积大，催化效率高;TiO2光催化降解装置采用固定床反应器，利用PVDF粘结剂将TiO2均匀涂抹粘附在光催化降解池的内壁上，与传统TiO2流化床反应器相比大大减少了催化剂的损失。
更进一步的方案是，太阳能发电装置通过太阳能控制器与蓄电池连接，实现太阳能充放电的自动控制。
本实用新型的有益效果在于：
采用太阳能发电装置作为供电电源，节约了成本;
将试验时污水依次经过第一过滤器、絮凝沉淀装置、过滤装置、固液分离装置、酸碱中和装置、沉淀收集装置、光催化降解装置、第二过滤器处理的多级处理系统，确保了出水水质符合国家排放标准;
采用太阳能发电装置和蓄电池双电源模式，使太阳能发电装置与蓄电池(锂电池)储能系统相连组成太阳能光充电二次体系，太阳能发电装置作为主电源，在昼间(晴天)对系统供电并对蓄电池充电，采用蓄电池作为备份电源在夜间和昼间(阴雨天)对系统供电，实现白天、晚上不间断供电，保证系统连续稳定运行，有利于污水的排放;
通过太阳能控制器实现最大功率点跟踪，实现太阳能发电装置的最大功率输出;
通过设置多个水泵以提高污水处理效率;
采用分类收集多级(过滤-氧化还原-过滤-沉淀-过滤-固液分离-中和-光催化降解-过滤)处理方法，确保出水水质符合国家排放标准;
结构简单、操作方便，运行成本低，维护方便。
