申请日2016.03.14
公开(公告)日2016.08.03
IPC分类号E03C1/266; E03F5/14; B02C2/00
摘要
本实用新型公开了一种污水管道杂质粉碎清理装置，包括主流道、分流道、粉碎腔和电机;所述主流道设置有法兰、过滤网、进流口和出流口;所述过滤网为椭圆形，过滤网设置有固定端和水平端，过滤网在垂直方向向左倾斜30度安装在主流道内，过滤网的水平端直径与主流道内径契合，固定端的直线长度大于主流道内径;所述分流道设置有粉碎腔、粉碎腔内壁、研磨轮和转轴;所述研磨轮设置有连接孔、第一研磨面和第二研磨面;所述第一研磨面向上60度到80度倾斜，表面设置有研磨刺;本实用新型的杂质的出口在粉碎腔的底部中心，杂质要从出口出去，杂质的最大直径必须小于第二研磨面与粉碎腔内壁之间的最小距离，由于杂质粉碎细小，不会产生堵塞管道的麻烦。
权利要求书
1.一种污水管道杂质粉碎清理装置，包括主流道、分流道、粉碎腔和电机;其特征在于，所述电机设置在主流道外部顶端;所述主流道设置有法兰、过滤网、进流口和出流口;所述过滤网设置有固定扣;所述过滤网为椭圆形，过滤网设置有固定端和水平端，过滤网在垂直方向向左倾斜30度安装在主流道内，过滤网的水平端直径与主流道内径契合，固定端的直线长度大于主流道内径;所述法兰设置有两个，一个设置在左侧进流口处，另一个设置在过滤网右侧;所述进流口设置在主流道左端;所述出流口设置在主流道右下端;所述分流道设置有粉碎腔、粉碎腔内壁、研磨轮和转轴;所述粉碎腔设置在分流道上端;所述粉碎腔内壁和研磨轮设置有研磨刺;所述研磨轮设置有连接孔、第一研磨面和第二研磨面;所述电机通过转轴与研磨轮连接;所述转轴和主流道连接的地方设置有密封圈;所述分流道连接在主流道上。
2.根据权利要求1所述的污水管道杂质粉碎清理装置，其特征在于，所述第一研磨面向上60度到80度倾斜，表面设置有研磨刺。
3.根据权利要求1所述的污水管道杂质粉碎清理装置，其特征在于，所述第二研磨面向下30度倾斜，表面设置有研磨刺。
说明书
一种污水管道杂质粉碎清理装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种污水管道杂质粉碎清理装置。
背景技术
目前，产生的污水都经过管道排放到污水集中处理的地方进行统一处理，污水中通常含有较大的杂质，这些杂质随污水进入管道，会影响污水的流速，同时也会滞留在管道内，造成阻塞，阻碍污水流动;另外，现有的管道仅是起输送污水作用，不能进行污水处理，且在管道阻塞后，需要借助其他设备进行清理，费时费力。
实用新型内容
本实用新型的目的在于提供一种污水管道杂质粉碎清理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

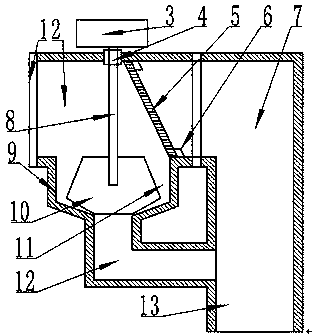

一种污水管道杂质粉碎清理装置，包括主流道、分流道、粉碎腔和电机;所述电机设置在主流道外部顶端;所述主流道设置有法兰、过滤网、进流口和出流口;所述过滤网设置有固定扣;所述过滤网为椭圆形，过滤网设置有固定端和水平端，过滤网在垂直方向向左倾斜30度安装在主流道内，过滤网的水平端直径与主流道内径契合，固定端的直线长度大于主流道内径;所述法兰设置有两个，一个设置在左侧进流口处，另一个设置在过滤网右侧;所述进流口设置在主流道左端;所述出流口设置在主流道右下端;所述分流道设置有粉碎腔、粉碎腔内壁、研磨轮和转轴;所述粉碎腔设置在分流道上端;所述粉碎腔内壁和研磨轮设置有研磨刺;所述研磨轮设置有连接孔、第一研磨面和第二研磨面;所述电机通过转轴与研磨轮连接;所述转轴和主流道连接的地方设置有密封圈;所述分流道连接在主流道上。
作为本实用新型进一步的方案：所述第一研磨面向上60度到80度倾斜，表面设置有研磨刺。
作为本实用新型再进一步的方案：所述第二研磨面向下30度倾斜，表面设置有研磨刺。
与现有技术相比，本实用新型的有益效果是：
本实用新型的固定扣用来固定过滤网，污水从进流口进入主流道，污水从出流口流出主流道，随着第一研磨面向下的倾斜，第二研磨面与粉碎腔垂直的内壁的距离逐渐变小，电机通过转轴带动研磨轮转动，杂质会在第一研磨面与粉碎腔内壁之间磨碎，研磨刺能加快粉碎过程，杂质在第一研磨面的作用下变得细小顺着粉碎腔内壁与第二研磨面接触，因为研磨轮整体为圆形，杂质的出口在粉碎腔的底部中心，杂质要从出口出去，杂质的最大直径必须小于第二研磨面与粉碎腔内壁之间的最小距离;杂质从主流道的进流口经过过滤网，杂质被过滤网拦截，由于重力和水流作用，杂质进入粉碎箱被研磨轮粉碎后从分流道进入主流道从出流口排出，由于杂质粉碎的细小，不会产生堵塞管道的麻烦，避免了工人清洗管道的麻烦。
