申请日2016.03.15
公开(公告)日2016.08.31
IPC分类号A01K1/03; A01K1/01
摘要
本实用新型公开了一种可自动完成污水回收处理的动物养殖装置，包括养殖箱体和液压伸缩装置;所述养殖箱体通过箱腿支撑;且所述的养殖箱体内部固定设置有一层镂空隔板;所述镂空隔板上部的区域设置为养殖区域;而隔板下部的区域设置成污水回收区域。本实用新型的养殖装置通过镂空隔板将养殖箱体分为上层的养殖区域和下层的污水回收区域，养殖区域的养殖动物的排泄的混和污水通过镂空隔板直接排放到下层的污水回收区域，不会造成养殖区域污水的堆积和对环境的污染破坏，增加养殖效率。
权利要求书

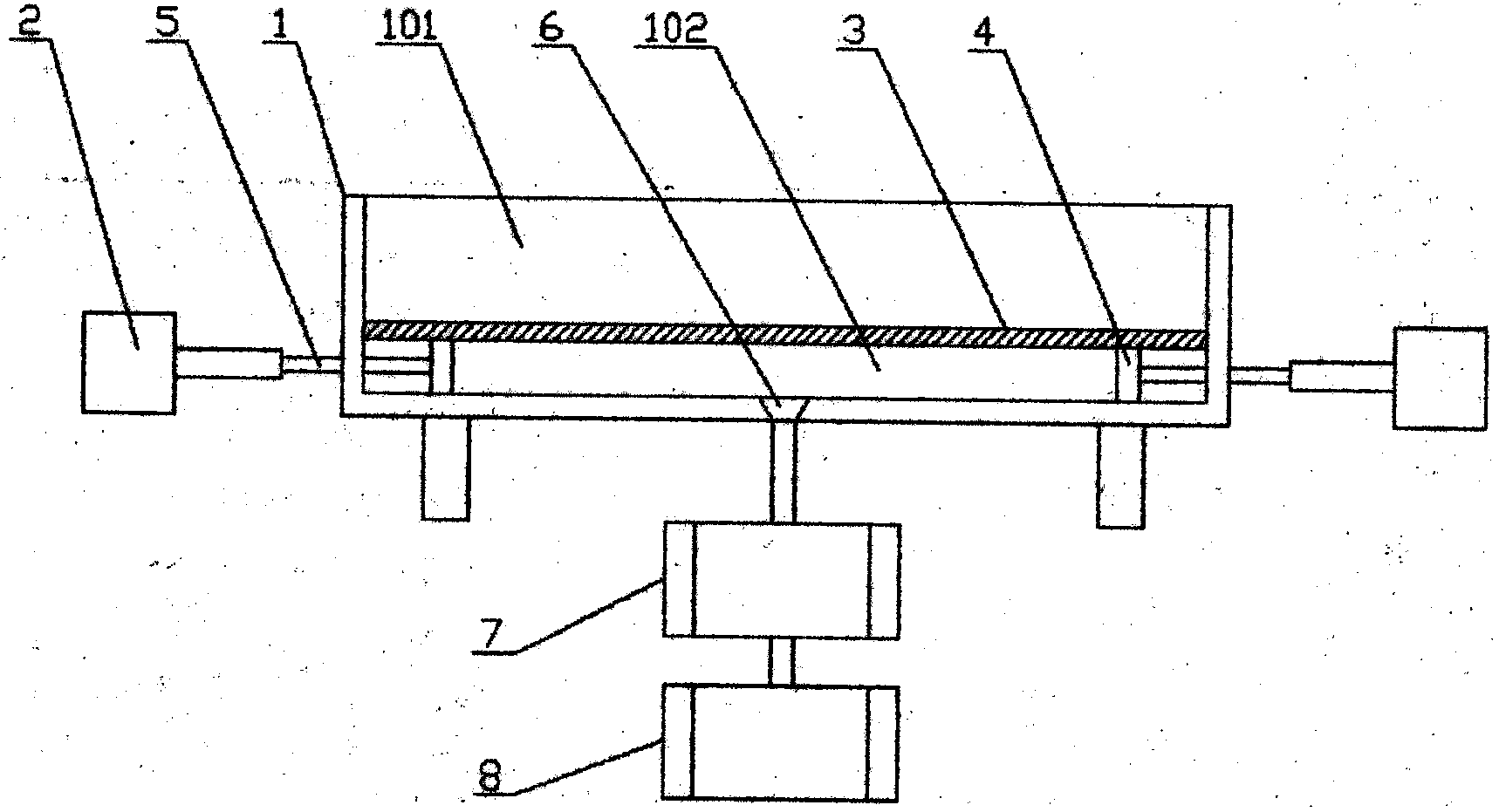

1.一种可自动完成污水回收处理的动物养殖装置，其特征在于：包括养殖箱体(1)和液压伸缩装置(2);所述养殖箱体(1)通过箱腿支撑;且所述的养殖箱体(1)内部固定设置有一层镂空隔板(3);所述镂空隔板(3)上部的区域设置为养殖区域(101);而隔板(3)下部的区域设置成污水回收区域(120);
所述污水回收区域(102)内对称设置有两个推板(4);推板(4)的底部放置在养殖箱体(1)箱底，且两个推板(4)背面的中间位置上均安装有一个推杆(5)，两个推杆(5)的另一端分别穿过污水回收区域(102)两侧边对应的箱壁伸出至养殖箱体(1)外;所述的液压伸缩装置(2)共设置有两个，两个推杆(5)伸出至养殖箱体(1)外分别与液压伸缩装置(2)的伸缩杆相连;且所述的液压伸缩装置(2)还连接有工控装置(9);
所述污水回收区域(102)的中心位置上还设置有污水回收口(6)，所述污水回收口(6)通过管道连接有污水回收箱(7)，所述污水回收箱(7)连接有污水处理装置(8)。
2.根据权利要求1所述一种可自动完成污水回收处理的动物养殖装置，其特征在于：所述的养殖箱体(1)设置成长方体的箱体，所述的推板(4)设置在养殖箱体(1)的两个长侧壁的旁边。
3.根据权利要求2所述一种可自动完成污水回收处理的动物养殖装置，其特征在于：所述养殖箱体(1)的短侧壁上还设置有限位槽(10);所述推板(4)的两端部则设置有与限位槽(10)配合使用的限位块(11)，所述的限位块(11)伸入至限位槽(10)中。
4.根据权利要求1所述一种可自动完成污水回收处理的动物养殖装置，其特征在于：所述的液压伸缩装置(2)设置为液压泵，所述的工控装置(9)设置为PLC控制器。
说明书
一种可自动完成污水回收处理的动物养殖装置
技术领域
本实用新型涉及一种养殖装置，具体地说是一种可自动完成污水回收处理的动物养殖装置。
背景技术
在动物养殖装置中，动物粪便和尿液的混合污水需要回收清理，传统上普通的养殖装置对于这些混合污水的回收需要养殖人员手动回收，这样回收污水非常的麻烦，不方便;而且时间不固定，污水回收不彻底;混合污水直接放置在养殖场所，如果回收时间较晚，会对养殖场所造成污染，对养殖的动物造成伤害。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种改善动物养殖环境的可自动完成污水回收处理的动物养殖装置。
本实用新型的目的是针对现有技术存在的不足，提供如下技术方案：
一种可自动完成污水回收处理的动物养殖装置，包括养殖箱体和液压伸缩装置;所述养殖箱体通过箱腿支撑;且所述的养殖箱体内部固定设置有一层镂空隔板;所述镂空隔板上部的区域设置为养殖区域;而隔板下部的区域设置成污水回收区域。
作为优选，所述污水回收区域内对称设置有两个推板;推板的底部放置在养殖箱体箱底，且两个推板背面的中间位置上均安装有一个推杆，两个推杆的另一端分别穿过污水回收区域两侧边对应的箱壁伸出至养殖箱体外;所述的液压伸缩装置共设置有两个，两个推杆伸出至养殖箱体外分别与液压伸缩装置的伸缩杆相连;且所述的液压伸缩装置还连接有工控装置。
作为优选，所述污水回收区域的中心位置上还设置有污水回收口，所述污水回收口通过管道连接有污水回收箱，所述污水回收箱连接有污水处理装置。
作为优选，所述的养殖箱体设置成长方体的箱体，所述的推板设置在养殖箱体的两个长侧壁的旁边;由于液压伸缩装置的长度有限，因此将养殖箱体设置成长方体，这样推板的行程就会相对小一些。
作为优选，所述养殖箱体的短侧壁上还设置有限位槽;所述推板的两端部则设置有与限位槽配合使用的限位块，所述的限位块伸入至限位槽中;限位槽和限位块的作用主要是为了使推板的前后移动更加的顺畅。
作为优选，所述的液压伸缩装置设置为液压泵，所述的工控装置设置为PLC控制器。
有益效果：本实用新型与传统的设计相比具有以下优点：
(1)本实用新型的养殖装置通过镂空隔板将养殖箱体分为上层的养殖区域和下层的污水回收区域，养殖区域的养殖动物的排泄的混和污水通过镂空隔板直接排放到下层的污水回收区域，不会造成养殖区域污水的堆积和对环境的污染破坏，增加养殖效率;
(2)本实用新型中的污水回收区域通过设置推板，推板和液压伸缩装置可以自动完成污水的收集和处理，液压伸缩装置可以在工控装置的控制下设置行程的长短和间隔，每隔一个固定的时间就启动液压伸缩装置，带动两侧的推板将污水推向中间，从污水回收口流入污水回收箱和污水处理装置进行处理;这样一方面污水回收彻底，处理干净;二是每隔一段时间污水就会自动回收处理，使用非常的安全，方便。
