申请日2016.02.25
公开(公告)日2016.08.17
IPC分类号E02D29/16; E04B1/68
摘要
本实用新型公开了一种竖向后浇带漏水处理系统，其包括：引流水管，所述引流水管穿设于所述竖向后浇带;所述引流水管的第一端延伸至所述竖向后浇带的外侧，其第二端延伸至所述竖向后浇带的内侧;所述引流水管的第二端安装有水阀。本实用新型的竖向后浇带漏水处理系统的有益效果为：1)结构简单、取材方便、制作容易、使用方便;2)稳定性高，采用废钢筋头焊接固定牢固，而且部分构件可以循环利用，符合国家节能降耗、绿色施工要求。3)该系统应用之后，不仅起到了引水作用还能有效的泄掉渗水水压，提高后浇带这一薄弱环节的混凝土浇筑成型质量。

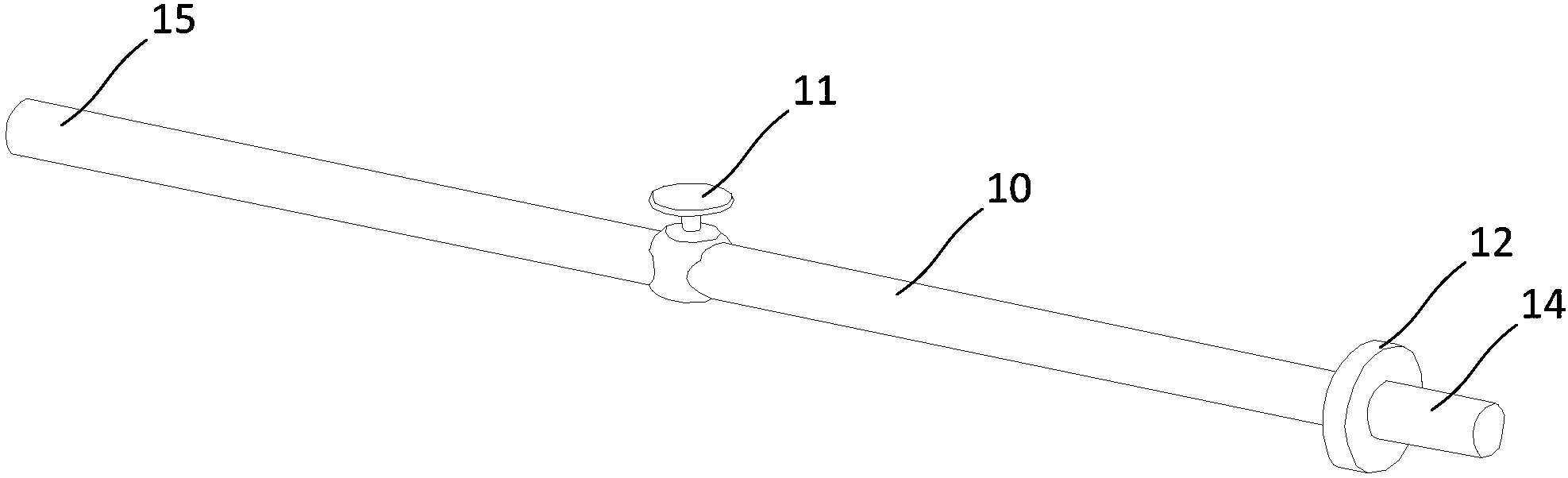

摘要附图
权利要求书
1.一种竖向后浇带漏水处理系统，其特征在于包括：引流水管，所述引流水管穿设于所述竖向后浇带;所述引流水管的第一端延伸至所述竖向后浇带的外侧，其第二端延伸至所述竖向后浇带的内侧;所述引流水管的第二端安装有水阀。
2.如权利要求1所述的竖向后浇带漏水处理系统，其特征在于：所述引流水管的外侧安装有止水钢片。
3.如权利要求2所述的竖向后浇带漏水处理系统，其特征在于：所述止水钢片为环形。
4.如权利要求2所述的竖向后浇带漏水处理系统，其特征在于：所述引流水管为钢管，所述引流水管和所述止水钢片之间通过焊接的方式连接。
5.如权利要求2所述的竖向后浇带漏水处理系统，其特征在于：所述止水钢片设置于所述竖向后浇带内部。
6.如权利要求1所述的竖向后浇带漏水处理系统，其特征在于：所述竖向后浇带内部设置有结构钢筋，所述引流水管的外侧焊接有连接钢筋，所述引流水管通过所述连接钢筋连接于所述结构钢筋。
说明书
竖向后浇带漏水处理系统
技术领域
本实用新型涉及建筑工程领域，尤指一种竖向后浇带漏水处理系统。
背景技术
对于目前国内的建筑不管是住宅、办公楼还是各类综合性建筑，都越来越注重于对地下空间的开发利用，不断在有限的土地上拓展生活空间。在这一过程中不可避免的会涉及到在主体结构完工后对后浇带的封闭工作，这其中就有一个后浇带漏水，渗水的难题需要解决。传统的处理办法一般是直接浇筑混凝土封堵;但是传统的处理办法大多存在以下几点局限性：1)造价成本太高，在浇筑混凝土的过程中要不停的疏导，处理。这就意味着会花费更多的人力、物力、财力;2)传统的方法一般对于漏水比较小的情况适用，如果出水点太大则容易失败，达不到预期效果;3)由于漏水随着混凝土不断的渗透对混凝土的强度和成型质量都会有一定的影响。大多时候会在混凝土浇筑完成之后仍然往外渗水。不够美观，通常都会进行二次封堵。
实用新型内容
为了解决上述技术问题，本实用新型提供一种竖向后浇带漏水处理系统，本实用新型的竖向后浇带漏水处理系统可以解决现有技术中存在的问题。
本实用新型的技术方案提供一种竖向后浇带漏水处理系统，其包括：引流水管，所述引流水管穿设于所述竖向后浇带;所述引流水管的第一端延伸至所述竖向后浇带的外侧，其第二端延伸至所述竖向后浇带的内侧;所述引流水管的第二端安装有水阀。
本实用新型的竖向后浇带漏水处理系统的进一步改进在于：所述引流水管的外侧安装有止水钢片。
本实用新型的竖向后浇带漏水处理系统的进一步改进在于：所述止水钢片为环形。
本实用新型的竖向后浇带漏水处理系统的进一步改进在于：所述引流水管为钢管，所述引流水管和所述止水钢片之间通过焊接的方式连接。
本实用新型的竖向后浇带漏水处理系统的进一步改进在于：所述止水钢片设置于所述竖向后浇带内部。
本实用新型的竖向后浇带漏水处理系统的进一步改进在于：所述竖向后浇带内部设置有结构钢筋，所述引流水管的外侧焊接有连接钢筋，所述引流水管通过所述连接钢筋连接于所述结构钢筋。
本实用新型的竖向后浇带漏水处理系统的有益效果为：1)结构简单、取材方便、制作容易、使用方便;2)稳定性高，采用废钢筋头焊接固定牢固，而且部分构件可以循环利用，符合国家节能降耗、绿色施工要求。3)该系统应用之后，不仅起到了引水作用还能有效的泄掉渗水水压，提高后浇带这一薄弱环节的混凝土浇筑成型质量;4)施工完成之后，只需待混凝土强度达到一定的等级之后再对水管位置进行封堵即可，水管可直接割掉，处理简单，操作方便，工作效率高,劳动强度小，而且用工量少，施工方法先进。
