申请日2016.03.17
公开(公告)日2016.06.01
IPC分类号C02F9/14
摘要
本发明涉及一种生活污水净化装置，包括用输水管依次连通的污水收集池、生物绳净化槽、水生植物净化池、预过滤池、污水净化组，其中污水收集池与生物绳净化槽之间、生物绳净化槽与水生植物净化池之间、水生植物净化池与预过滤池之间均设有水泵，污水收集池中设有格栅，预过滤池包括三层过滤网，所述污水净化组包括多个污水净化器，污水净化器内部从上至下依次设置有进水口、聚丙烯熔喷滤芯层、颗粒活性炭滤芯层、渗银活性炭滤芯层、聚丙烯熔喷滤芯层、储水内腔、出水口，所述污水净化器出水口处安装水龙头。结构简单，易于运行管理，适用于小区或者农村村庄的家庭生活污水净化回收。
权利要求书
1.一种生活污水净化装置，其特征在于，包括用输水管依次连通的污水收集池、生物绳净化槽、水生植物净化池、预过滤池、污水净化组，其中污水收集池与生物绳净化槽之间、生物绳净化槽与水生植物净化池之间、水生植物净化池与预过滤池之间均设有水泵，污水收集池中设有格栅，预过滤池包括三层过滤网，所述污水净化组包括多个污水净化器，污水净化器内部从上至下依次设置有进水口、聚丙烯熔喷滤芯层、颗粒活性炭滤芯层、渗银活性炭滤芯层、聚丙烯熔喷滤芯层、储水内腔、出水口，所述污水净化器出水口处安装水龙头。
2.根据权利要求1所述的生活污水净化装置，其特征在于，所述生物绳净化槽中设置林立状态的生物绳。
3.根据权利要求1所述的生活污水净化装置，其特征在于，所述污水收集池、生物绳净化槽和水生植物净化池的出水口处安装多孔钢板。
4.根据权利要求1所述的生活污水净化装置，其特征在于，所述水生植物净化池底部铺有一层鹅卵石，鹅卵石上铺有一层细沙。
5.根据权利要求1所述的生活污水净化装置，其特征在于，所述预过滤池中的三层过滤网包括自上而下的不锈钢筛网、织物筛网、不锈钢筛网。
说明书
一种生活污水净化装置
技术领域
本发明涉及污水处理技术领域，具体是涉及一种生活污水净化装置。
背景技术
生活污水是人类生活过程中所产生的污水，是水体的主要污染源之一。城市每人每日排出的生活污水量为150—400L，而农村生活污水年产生90多亿吨，如此巨大的污水量如果不进行处理直接排放不仅会对环境造成严重污染，还是对水资源极大的浪费，因此对生活污水的净化处理，既有利于保护好环境，又有利于对水资源的循环利用。
发明内容
本发明所要解决的技术问题是提供一种生活污水净化装置，主要解决生活污水净化回收的问题。

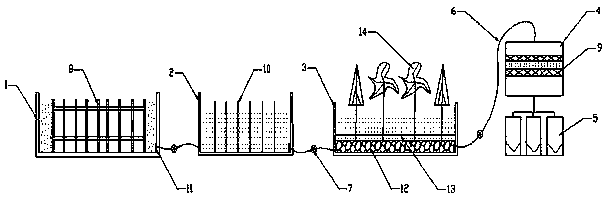

为解决上述技术问题，本发明提供以下技术方案：一种生活污水净化装置，包括用输水管依次连通的污水收集池、生物绳净化槽、水生植物净化池、预过滤池、污水净化组，其中污水收集池与生物绳净化槽之间、生物绳净化槽与水生植物净化池之间、水生植物净化池与预过滤池之间均设有水泵，污水收集池中设有格栅，预过滤池包括三层过滤网，所述污水净化组包括多个污水净化器，污水净化器内部从上至下依次设置有进水口、聚丙烯熔喷滤芯层、颗粒活性炭滤芯层、渗银活性炭滤芯层、聚丙烯熔喷滤芯层、储水内腔、出水口，所述污水净化器出水口处安装水龙头。
在上述方案基础上，所述生物绳净化槽中设置林立状态的生物绳。
在上述方案基础上，所述污水收集池、生物绳净化槽和水生植物净化池的出水口处安装多孔钢板。
在上述方案基础上，所述水生植物净化池底部铺有一层鹅卵石，鹅卵石上铺有一层细沙。
在上述方案基础上，所述预过滤池中的三层过滤网包括自上而下的不锈钢筛网、织物筛网、不锈钢筛网。
本发明与现有技术相比具有的有益效果是：本发明采用“生物绳净化+水生植物进化+污水净化组”三重净化，可以有效的对生活污水进行处理，同时实现污水的回收利用，其中的水生植物净化池可以安装在小区或者村庄旁边作为观赏景观，在处理生活污水的过程中，仅需要定时打开水泵就可以对污水进行处理，结构简单，易于运行管理，适用于小区或者农村村庄的家庭生活污水净化回收。
