申请日2016.03.18
公开(公告)日2016.10.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市污水强化除磷耦合膜污染控制装置，包括贮水池、生物池、好氧膜池和储药罐，所述生物池内从左到右依次设有厌氧池、缺氧池A和缺氧池B，所述厌氧池与贮水池之间设有前进水泵，所述厌氧池、前进水泵与贮水池依次通过管道连接，所述缺氧池B与厌氧池之间设有污泥回流泵，所述缺氧池B、污泥回流泵与厌氧池依次通过管道连接，所述缺氧池B与好氧膜池之间设有后进水泵，所述好氧膜池、后进水泵与缺氧池B依次通过管道连接，所述好氧膜池底部连接有污泥排放管，所述好氧膜池连接有空气压缩机。本实用新型的有益效果是，结构简单，实用性强。
权利要求书

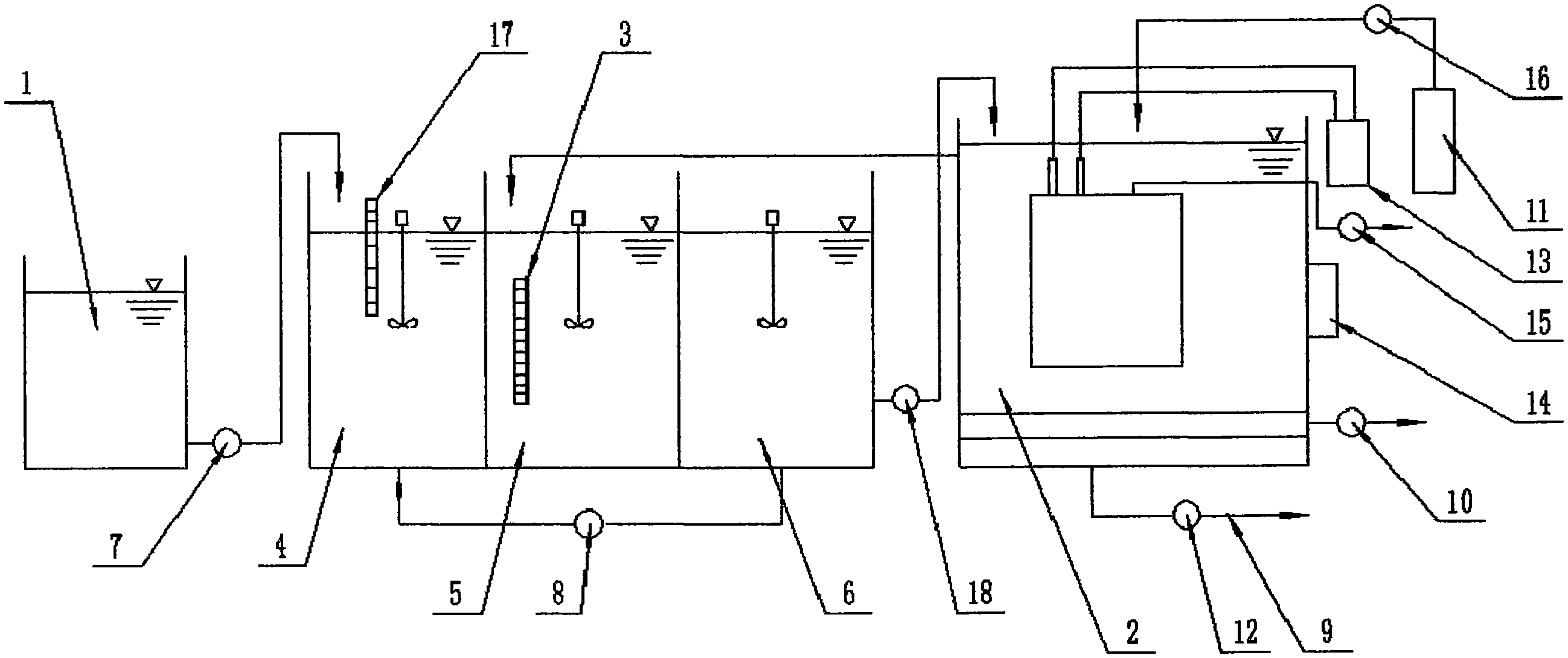

1.一种城市污水强化除磷耦合膜污染控制装置，其特征在于，包括贮水池(1)、生物池、好氧膜池(2)和储药罐(11)，所述生物池内从左到右依次设有厌氧池(4)、缺氧池A(5)和缺氧池B(6)，所述厌氧池(4)与贮水池(1)之间设有前进水泵(7)，所述厌氧池(4)、前进水泵(7)与贮水池(1)依次通过管道连接，所述缺氧池B(6)与厌氧池(4)之间设有污泥回流泵(8)，所述缺氧池B(6)、污泥回流泵(8)与厌氧池(4)依次通过管道连接，所述缺氧池B(6)与好氧膜池(2)之间设有后进水泵(18)，所述好氧膜池(2)、后进水泵(18)与缺氧池B(6)依次通过管道连接，所述好氧膜池(2)底部连接有污泥排放管(9)，所述好氧膜池(2)连接有空气压缩机(10)。
2.根据权利要求1所述的一种城市污水强化除磷耦合膜污染控制装置，其特征在于，所述污泥排放管(9)上设有污泥排放泵(12)。
3.根据权利要求1所述的一种城市污水强化除磷耦合膜污染控制装置，其特征在于，所述好氧膜池(2)分别连接有DO/pH监测仪(13)、压力仪表(14)与产水泵(15)。
4.根据权利要求1所述的一种城市污水强化除磷耦合膜污染控制装置，其特征在于，所述储药罐(11)与好氧膜池(2)之间连接有投药泵(16)，所述好氧膜池(2)、投药泵(16)与储药罐(11)依次通过管道连接。
5.根据权利要求1所述的一种城市污水强化除磷耦合膜污染控制装置，其特征在于，所述厌氧池(4)内设有液位计(17)。
6.根据权利要求1所述的一种城市污水强化除磷耦合膜污染控制装置，其特征在于，所述缺氧池A(5)内设有加热器(3)。
说明书
一种城市污水强化除磷耦合膜污染控制装置
技术领域
本实用新型涉及处理一种碳源受限型(COD/N≤4.7)城市污水处理工艺，特别是一种城市污水强化除磷耦合膜污染控制装置。
背景技术
目前，我国水污染情况日趋严重，水体富营养化现象较为明显，其中氮、磷是引起水体富营化的主要限制性因素，如何高效去除污水当中的氮、磷元素以控制水体富营养化进一步加剧是水处理界面临的主要任务之一。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种城市污水强化除磷耦合膜污染控制装置。
实现上述目的本实用新型的技术方案为，一种城市污水强化除磷耦合膜污染控制装置，包括贮水池、生物池、好氧膜池和储药罐，所述生物池内从左到右依次设有厌氧池、缺氧池A和缺氧池B，所述厌氧池与贮水池之间设有前进水泵，所述厌氧池、前进水泵与贮水池依次通过管道连接，所述缺氧池B与厌氧池之间设有污泥回流泵，所述缺氧池B、污泥回流泵与厌氧池依次通过管道连接，所述缺氧池B与好氧膜池之间设有后进水泵，所述好氧膜池、后进水泵与缺氧池B依次通过管道连接，所述好氧膜池底部连接有污泥排放管，所述好氧膜池连接有空气压缩机。
所述污泥排放管上设有污泥排放泵。
所述好氧膜池分别连接有DO/pH监测仪、压力仪表与产水泵。
所述储药罐与好氧膜池之间连接有投药泵，所述好氧膜池、投药泵与储药罐依次通过管道连接。
所述厌氧池内设有液位计。
所述缺氧池A内设有加热器。
利用本实用新型的技术方案制作的城市污水污染除磷耦合膜控制装置，本实用新型设计装置及方法在于向膜池投加优化氯化铁混凝剂浓度，在较小地影响污水脱氮效果的情况下提高除磷率，并同时能够减小系统的膜污染速率。
