申请日2016.03.18
公开(公告)日2016.09.14
IPC分类号C02F1/40; C02F103/10
摘要
本实用新型公开了一种层段间歇式油田初级污水回收处理装置，包括缓冲室和与缓冲室连通的聚结室，在缓冲室内侧的上部设置第一集油槽，在第一集油槽的下端连接排油管，排油管的出口端伸出缓冲室外，在缓冲室内中部的上、下部分别设置有上隔板和下隔板,在上隔板和下隔板之间填充颗粒物载体块;在所述聚结室内侧的顶端设置第二集油槽，在第二集油槽的下端连接抽油管，抽油管的出口端伸出聚结室外，聚集装置罐体设有一个左右两侧封闭的金属安装框，金属安装框内通过支架分隔成若干个竖向槽，在每个竖向槽内均上下滑动固定一聚结滤芯，本实用新型提高了装置的整体工作效率。
权利要求书
1.一种层段间歇式油田初级污水回收处理装置，其特征在于，包括缓冲室和与缓冲室连通的聚结室，在缓冲室内侧的上部设置第一集油槽，在第一集油槽的下端连接排油管，排油管的出口端伸出缓冲室外，在缓冲室内中部的上、下部分别设置有上隔板和下隔板，在上隔板和下隔板之间填充颗粒物载体块，上隔板和下隔板上均设有孔径小于颗粒物载体的孔，在缓冲室的下部设置进水管，进水管的出口端设置在下隔板的上方，在进水管的出口处设置一挡板，在下隔板下方的设置有冲洗管;在所述聚结室内侧的顶端设置第二集油槽，在第二集油槽的下端连接抽油管，抽油管的出口端伸出聚结室外，聚集装置罐体设有一个左右两侧封闭的金属安装框，金属安装框内通过支架分隔成若干个竖向槽，在每个竖向槽内均上下滑动固定一聚结滤芯，每个聚结滤芯均连接一相互独立的保持架，保持架延伸到聚结室的顶端;在聚结室的一侧设有封闭的进水通道，聚结室的下端设置排污管;在缓冲室的上部设置进液管，进液管的进口端与进水通道的上端连通且设置在所述上隔板的下方，进水通道的出口端延伸入聚结室底部且设置在金属安装框的下方。
2.根据权利要求1所述的一种层段间歇式油田初级污水回收处理装置，其特征在于，在聚结室的顶端设有活动扣合盖。
3.根据权利要求1所述的一种层段间歇式油田初级污水回收处理装置，其特征在于，在缓冲室的底部设置排污口。
4.根据权利要求1所述的一种层段间歇式油田初级污水回收处理装置，其特征在于，在聚结室的底端外侧设有净水出口。
说明书
一种层段间歇式油田初级污水回收处理装置
技术领域
本实用新型涉及含油污水处理技术领域，具体为一种层段间歇式油田初级污水回收处理装置。
背景技术
目前，油田采出水大多采用沉降、絮凝、过滤等物理化学方法进行“两段式”或“三段式”处理。絮凝时要加入大量的化学药剂，沉降分离设备也常常不能发挥应有的作用，难以去除粒径较小的分散油、乳化油，增加过滤设备的负荷，造成滤料污染，使出水水质变差。
为此，中国专利CN203360033U公开了一种油田含油污水处理的装置。包括缓冲系统、聚结除油系统，缓冲系统与聚结除油系统通过管线连通;缓冲系统包括缓冲罐体，在缓冲罐体内填充颗粒物载体，在缓冲罐体的下部设置进水管，在下隔板下方的缓冲罐体上设置冲洗管;聚结除油系统包括聚结室10，在聚集装置罐体内设置若干层聚结板，在聚结室10的下部设置出水管;在缓冲罐体的上部设置进液管，进液管的进口端与缓冲罐体连通且设置在所述上隔板的下方。经过该实用新型处理后的污水含油量波动较小，适合后端进一步的精细化处理;再有本装置占地小、效率高、无二次污染;但是在实际应用过程中，该实用新型由于采用层板式的聚结板来实现二级处理，在维护和更换使用时非常的麻烦，在刚使用时处理效果尚可，随着时间的推进，污水处理效率直线下降，因此需要改进。
实用新型内容
本实用新型的目的在于提供一种层段间歇式油田初级污水回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

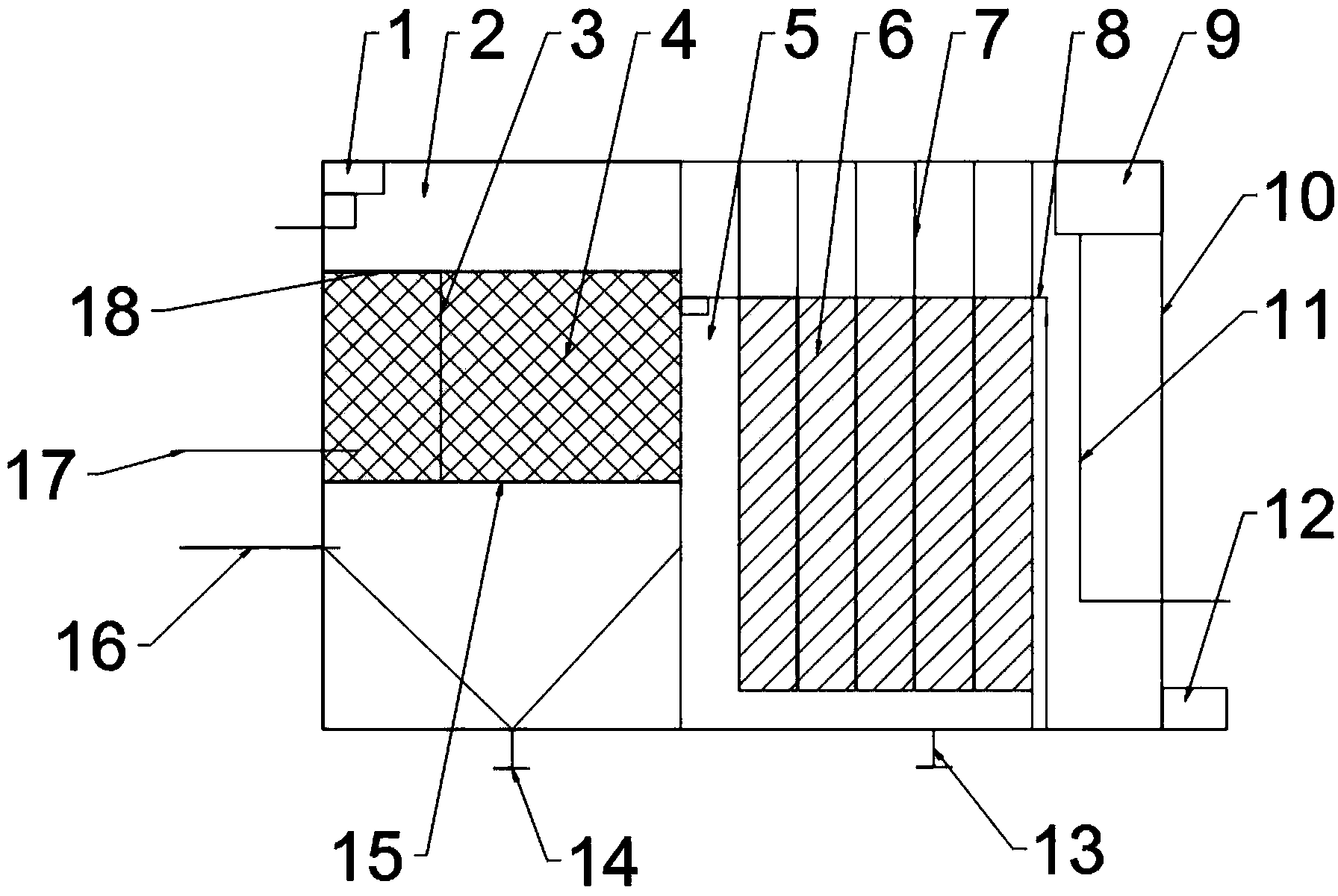

一种层段间歇式油田初级污水回收处理装置，包括缓冲室和与缓冲室连通的聚结室，在缓冲室内侧的上部设置第一集油槽，在第一集油槽的下端连接排油管，排油管的出口端伸出缓冲室外，在缓冲室内中部的上、下部分别设置有上隔板和下隔板,在上隔板和下隔 板之间填充颗粒物载体块，上隔板和下隔板上均设有孔径小于颗粒物载体的孔，在缓冲室的下部设置进水管，进水管的出口端设置在下隔板的上方，在进水管的出口处设置一挡板，在下隔板下方的设置有冲洗管;在所述聚结室内侧的顶端设置第二集油槽，在第二集油槽的下端连接抽油管，抽油管的出口端伸出聚结室外，聚集装置罐体设有一个左右两侧封闭的金属安装框，金属安装框内通过支架分隔成若干个竖向槽，在每个竖向槽内均上下滑动固定一聚结滤芯，每个聚结滤芯均连接一相互独立的保持架，保持架延伸到聚结室的顶端;在聚结室的一侧设有封闭的进水通道，聚结室的下端设置排污管;在缓冲室的上部设置进液管，进液管的进口端与进水通道的上端连通且设置在所述上隔板的下方，进水通道的出口端延伸入聚结室底部且设置在金属安装框的下方。
作为本实用新型更进一步的技术方案，在聚结室的顶端设有活动扣合盖。
作为本实用新型更进一步的技术方案，在缓冲室的底部设置排污口。
作为本实用新型更进一步的技术方案，在聚结室的底端外侧设有净水出口。
与现有技术相比，本实用新型通过对传统的层板式聚结机构进行改进，一方面提高了对污水处理中初级油水分离的效果，另一方面非常便于维护和更换工作部件，提高了装置的整体工作效率。
