申请日2016.03.18
公开(公告)日2016.09.28
IPC分类号B01D63/02; B01D71/34
摘要
本实用新型涉及一种垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，包括聚偏氟乙烯膜壳，所述膜壳内依次设有密封层和聚丙烯腈增强层;所述膜壳内设有若干膜丝;所述膜壳端部还设有滤液出口;聚偏氟乙烯材质的化学稳定性最为优异，耐受氧化的能力是聚醚砜、聚砜等材料的10倍以上，抗拉伸强度和抗压强度与同类膜相比大大提高，这样更容易适应于恶劣的环境中使用并得到高强度的清洗条件。
权利要求书
1.垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，其特征在于：包括聚偏氟乙烯膜壳，所述膜壳内依次设有密封层和聚丙烯腈增强层;
所述膜壳内设有若干膜丝;
所述膜壳端部还设有滤液出口。
2.按照权利要求1所述的垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，其特征在于：所述密封层内设置有集水管，所述密封层外的膜壳上设有进水孔。
3.按照权利要求1所述的垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，其特征在于：所述聚丙烯腈增强层为聚丙烯腈纤维编织成的中空编织管。
4.按照权利要求1所述的垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，其特征在于：所述膜壳的端部设置有进气孔，所述进气孔处设置有曝气装置。
5.按照权利要求4所述的垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，其特征在于：所述曝气装置包括曝气管，所述曝气管内安装有插入管。
说明书
垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件
技术领域
本实用新型涉及一种滤膜组件，尤其是一种垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件。
背景技术
超滤膜，是一种孔径规格一致，额定孔径范围为0.001-0.02微米的微孔过滤膜。超滤膜是最早开发的高分子分离膜之一，在60年代超滤装置就实现了工业化。但是常规的中空超滤膜多采用聚醚砜、聚砜等材料制成，耐受氧化能力一般，在水处理中，微生物和有机物污染往往是造成超滤不可逆污堵的主要原因，而氧化剂清洗则是恢复通量最有效的手段;在恶劣环境中强度极易出现问题。
实用新型内容
本实用新型的目的在于，提供一种 耐氧化能力强、强度高的垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件。
本实用新型解决其技术问题所采用的技术方案是：

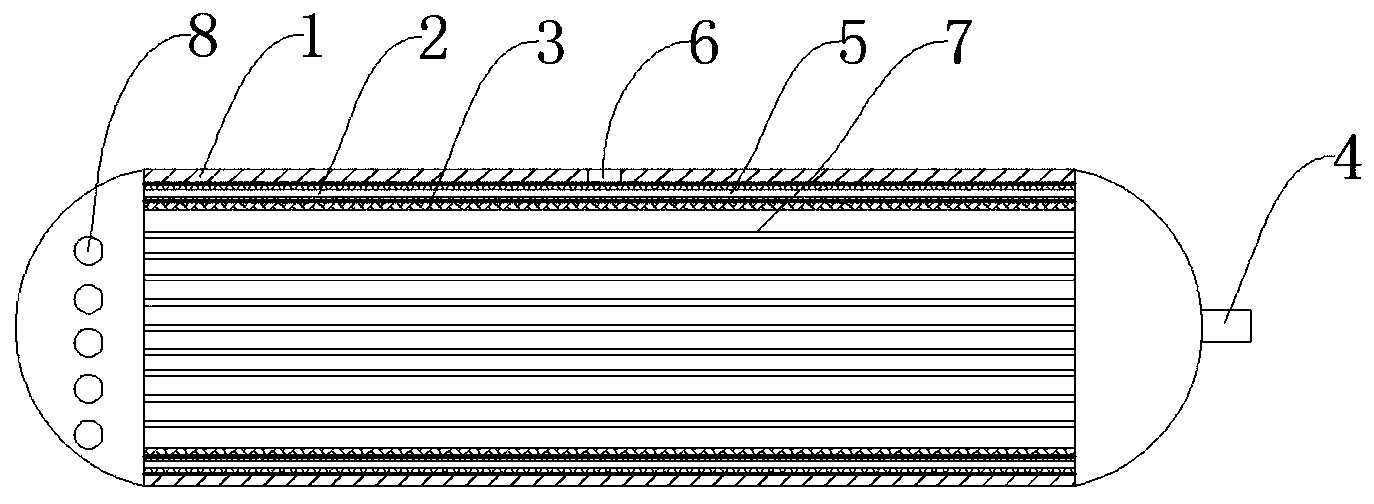

垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，包括聚偏氟乙烯膜壳，所述膜壳内依次设有密封层和聚丙烯腈增强层;
所述膜壳内设有若干膜丝;
所述膜壳端部还设有滤液出口。
作为对上述技术方案的改进，所述密封层内设置有集水管，所述密封层外的膜壳上设有进水孔。
作为优选的技术方案，所述聚丙烯腈增强层为聚丙烯腈纤维编织成的中空编织管。
作为对上述技术方案的改进，所述膜壳的端部设置有进气孔，所述进气孔处设置有曝气装置。
作为优选的技术方案，所述曝气装置包括曝气管，所述曝气管内安装有插入管。
由于采用了上述技术方案，垃圾渗滤液用增强型聚偏氟乙烯中空纤维帘式膜组件，包括聚偏氟乙烯膜壳，所述膜壳内依次设有密封层和聚丙烯腈增强层;所述膜壳内设有若干膜丝;所述膜壳端部还设有滤液出口;聚偏氟乙烯材质的化学稳定性最为优异，耐受氧化的能力是聚醚砜、聚砜等材料的 10倍以上，抗拉伸强度和抗压强度与同类膜相比大大提高，这样更容易适应于恶劣的环境中使用并得到高强度的清洗条件。
