申请日2016.03.22
公开(公告)日2016.06.29
IPC分类号C02F1/40
摘要
本发明涉及油水分离装置的技术领域，特别是涉及一种高效处理含油废水的油水分离器，本发明的油水分离器方便观察，从而提高工作效率;并且提高分离速度，有效排走杂质，从而保障了整体使用寿命;包括主体，主体的内部设置有工作腔，主体左侧和右侧分别设置有进水口和出水口，主体后侧壁上设置有出油口，工作腔内进水口和出水口之间设置有第一隔板和第二隔板，主体的左侧壁和右侧壁上分别设置有左通孔和右通孔，并在左通孔处设置有左透明挡板，右通孔处设置有右透明挡板，还包括左把手、左连接杆、左带动杆、左刷毛、右把手、右连接杆、右带动杆和右刷毛;还包括电机、传动轴和搅拌叶，搅拌叶安装在传动轴上。

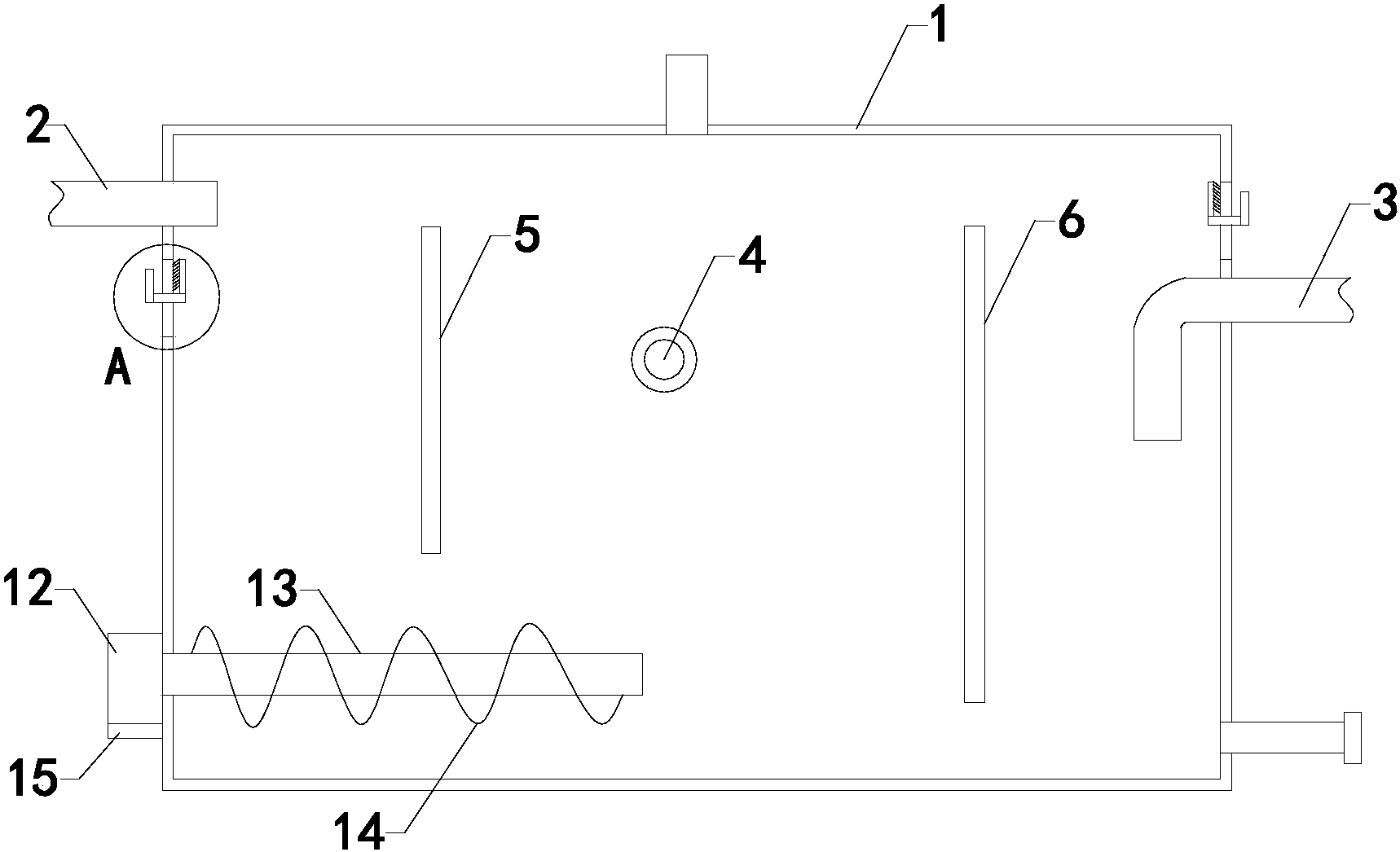

摘要附图
权利要求书
1.一种高效处理含油废水的油水分离器，包括主体，主体的内部设置有工作腔，主体左侧和右侧分别设置有进水口和出水口，并在进水口处设置有进水管，出水口处设置有出水管，主体后侧壁上设置有出油口，并在出油口处设置有出油管，进水口、出水口和出油口均与工作腔相通，并在工作腔内进水口和出水口之间设置有第一隔板和第二隔板，第一隔板位于第二隔板的左侧;其特征在于，所述主体的左侧壁和右侧壁上分别设置有左通孔和右通孔，并在左通孔处设置有左透明挡板，右通孔处设置有右透明挡板，还包括左把手、左连接杆、左带动杆、左刷毛、右把手、右连接杆、右带动杆和右刷毛，所述左带动杆位于工作腔内，左刷毛安装在左带动杆上，并且左刷毛的左端贴紧所述左透明挡板，所述左连接杆的左端与左把手连接，所述左连接杆的右端穿过左透明玻璃并与左带动杆连接;所述右带动杆位于工作腔内，右刷毛安装在右带动杆上，并且右刷毛的右端贴紧所述右透明挡板，所述右连接杆的右端与右把手连接，所述右连接杆的左端穿过右透明玻璃并与右带动杆连接;还包括电机、传动轴和搅拌叶，所述电机安装在主体的外侧，传动轴安装在工作腔内，搅拌叶安装在传动轴上，并且传动轴安装在电机的输出端。
2.如权利要求1所述的一种高效处理含油废水的油水分离器，其特征在于，所述主体的左侧设置有搭载板，所述电机固定在所述搭载板上。
3.如权利要求2所述的一种高效处理含油废水的油水分离器，其特征在于，所述搅拌叶为螺旋状，并且搅拌叶通过螺钉固定在所述传动轴上。
说明书
一种高效处理含油废水的油水分离器
技术领域
本发明涉及油水分离装置的技术领域，特别是涉及一种高效处理含油废水的油水分离器。
背景技术
众所周知，油水分离器通常是餐饮用来处理污水用的，因为环保的要求，所以排到江河湖海里船舶机器处所产生的污水是必须经过处理的，需要使用油水分离器;现有的油水分离器包括主体，主体的内部设置有工作腔，主体左侧和右侧分别设置有进水口和出水口，并在进水口处设置有进水管，出水口处设置有出水管，主体后侧壁上设置有出油口，并在出油口处设置有出油管，进水口、出水口和出油口均与工作腔相通，并在工作腔内进水口和出水口之间设置有第一隔板和第二隔板，第一隔板位于第二隔板的左侧;这种油水分离器使用中发现，其将废水通过进水管放入工作腔内后通过油水密度进行自然分离，其分离速度较慢，并且杂质掉入工作腔内底部不随水排走，时间长了会形成工作腔内堵塞，从而影响整体使用寿命;同时因其内部无法进行观察，导致工作效率降低。
发明内容
为解决上述技术问题，本发明提供一种方便观察，从而提高工作效率;并且提高分离速度，有效排走杂质，从而保障了整体使用寿命的高效处理含油废水的油水分离器。
本发明的一种高效处理含油废水的油水分离器，包括主体，主体的内部设置有工作腔，主体左侧和右侧分别设置有进水口和出水口，并在进水口处设置有进水管，出水口处设置有出水管，主体后侧壁上设置有出油口，并在出油口处设置有出油管，进水口、出水口和出油口均与工作腔相通，并在工作腔内进水口和出水口之间设置有第一隔板和第二隔板，第一隔板位于第二隔板的左侧;所述主体的左侧壁和右侧壁上分别设置有左通孔和右通孔，并在左通孔处设置有左透明挡板，右通孔处设置有右透明挡板，还包括左把手、左连接杆、左带动杆、左刷毛、右把手、右连接杆、右带动杆和右刷毛，所述左带动杆位于工作腔内，左刷毛安装在左带动杆上，并且左刷毛的左端贴紧所述左透明挡板，所述左连接杆的左端与左把手连接，所述左连接杆的右端穿过左透明玻璃并与左带动杆连接;所述右带动杆位于工作腔内，右刷毛安装在右带动杆上，并且右刷毛的右端贴紧所述右透明挡板，所述右连接杆的右端与右把手连接，所述右连接杆的左端穿过右透明玻璃并与右带动杆连接;还包括电机、传动轴和搅拌叶，所述电机安装在主体的外侧，传动轴安装在工作腔内，搅拌叶安装在传动轴上，并且传动轴安装在电机的输出端。
本发明的一种高效处理含油废水的油水分离器，所述主体的左侧设置有搭载板，所述电机固定在所述搭载板上。
本发明的一种高效处理含油废水的油水分离器，所述搅拌叶为螺旋状，并且搅拌叶通过螺钉固定在所述传动轴上。
与现有技术相比本发明的有益效果为：通过上述设置，可以通过左透明挡板和右透明挡板进行观察，并通过左刷毛和右刷毛进行清洁，非常实用，同时提高了工作效率;通过搅拌叶可以提高分离速度，有效排走杂质，从而保障了整体使用寿命。
