申请日2016.03.23
公开(公告)日2016.08.03
IPC分类号C02F1/32
摘要
本实用新型涉及一种新型UV污水处理器，现有UV污水处理器容易积垢，清理、拆卸不便，为此，本新型UV污水处理器包括壳体，壳体内设有UV灯管，壳体上设有进水管、出水管，其特征在于：所述壳体呈圆管形，壳体内部设有折流档板或螺旋挡板，其两端由端盖封闭，两端端盖上分别开有N个管口，两端端盖上的管口两两相对，组成N套相对的管口，每对相对的管口之间设有一个玻璃管，上述UV灯管一一对应地穿设在玻璃管内，所述壳体、端盖及折流档板或螺旋挡板均由不锈钢板制成。本新型UV污水处理器具有结构简单、使用方便，污水处理效果好的优点，广泛适用于各种生活污水、工业污水处理过程中。

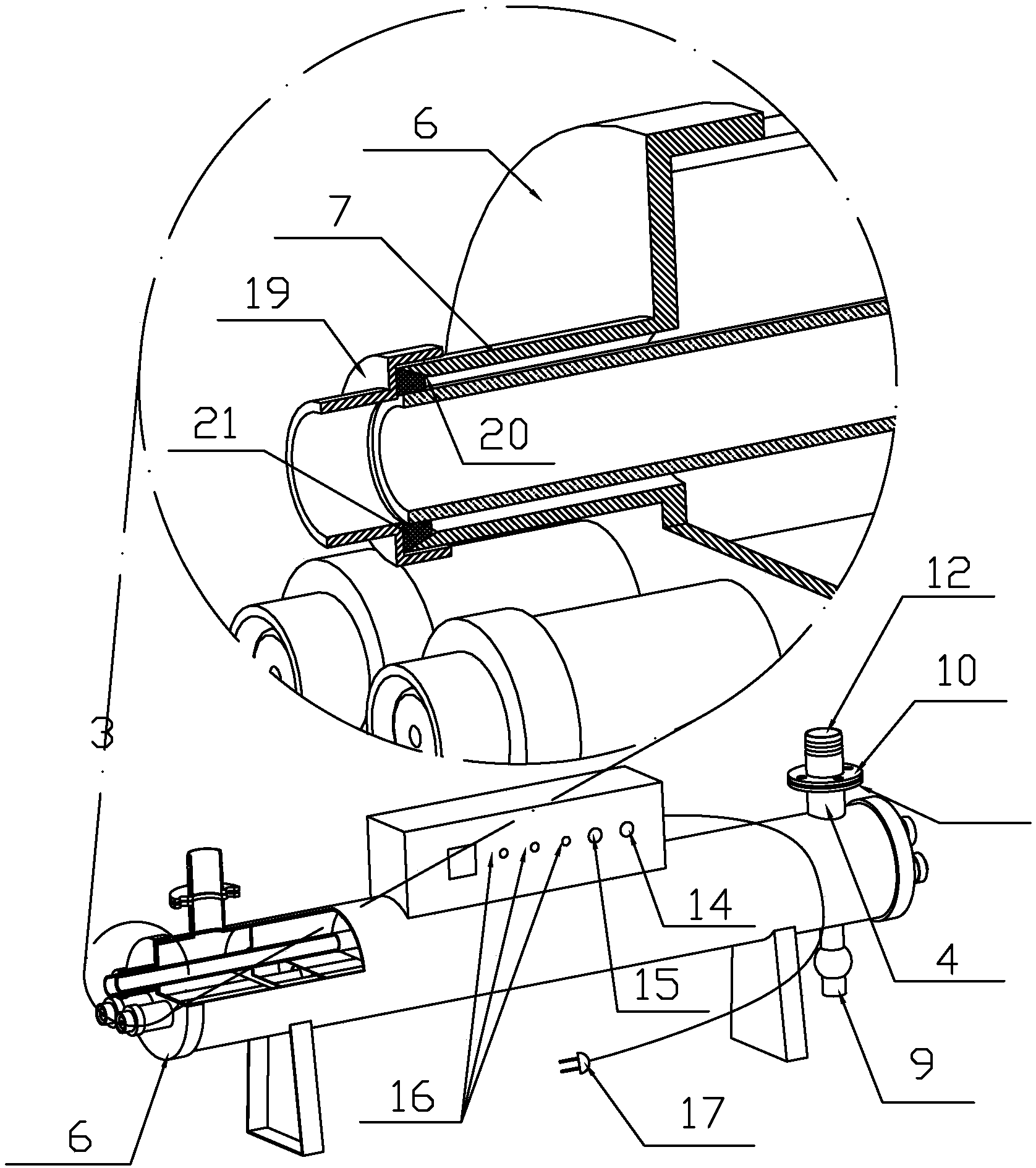

摘要附图
权利要求书
1.一种新型UV污水处理器，包括壳体，壳体内设有UV灯管，壳体上设有进水管、出水管，其特征在于：所述壳体呈圆管形，壳体内部设有折流档板或螺旋挡板，其两端由端盖封闭，两端端盖上分别开有N个管口，两端端盖上的管口两两相对，组成N套相对的管口，相对的管口之间的折流挡板或螺旋挡板上开有通孔，每对相对的管口之间设有一个玻璃管，该玻璃管从一端端盖上的管口插入，穿过对应通孔后，伸入另一端端盖上相对的管口，玻璃管两端与管口之间水密封，所述UV灯管共有N个，上述UV灯管一一对应地穿设在玻璃管内，所述壳体、端盖及折流档板或螺旋挡板均由不锈钢板制成，壳体内表面、端盖内表面及折流档板或螺旋挡板的外表面均为反射面，所述进水和出水管分别设置在壳体两端。
2.如权利要求1所述的新型UV污水处理器，其特征在于：所述壳体一端还设有排污管，该排污管设有排污阀，所述进水管、出水管分别配有一个固定法兰盘和一个活动法兰盘，固定法兰盘焊接在进水管和出水管上，活动法兰盘上焊有一个软管接口管，固定法兰盘和活动法兰盘通过螺栓连接。
3.如权利要求2所述的新型UV污水处理器，其特征在于：所述壳体上设有一个配电箱，该配电箱上设有电源开关、电源指示灯和N个UV灯指示灯，上述UV灯指示灯与所述UV灯管一一对应串联成N个支路，上述支路并联后通过电源开关与外接电源相连。
说明书
新型UV污水处理器
技术领域
本实用新型涉及一种新型UV污水处理器。
背景技术
现有UV污水处理器只是在一个容器内设置几支UV灯管，容器和UV灯管上容易积垢，清理、拆卸不便，而且污水受到紫外线照射时间短。
实用新型内容
本实用新型要解决的技术问题是如何克服现有技术的上述缺陷，提供一种新型UV污水处理器。
为解决上述技术问题，本新型UV污水处理器，包括壳体，壳体内设有UV灯管，壳体上设有进水管、出水管，其特征在于：所述壳体呈圆管形，壳体内部设有折流档板或螺旋挡板，其两端由端盖封闭，两端端盖上分别开有N个管口，两端端盖上的管口两两相对，组成N套相对的管口，相对的管口之间的折流挡板或螺旋挡板上开有通孔，每对相对的管口之间设有一个玻璃管，该玻璃管从一端端盖上的管口插入，穿过对应通孔后，伸入另一端端盖上相对的管口，玻璃管两端与管口之间水密封，所述UV灯管共有N个，上述UV灯管一一对应地穿设在玻璃管内，所述壳体、端盖及折流档板或螺旋挡板均由不锈钢板制成，壳体内表面、端盖内表面及折流档板或螺旋挡板的外表面均为反射面，所述进水和出水管分别设置在壳体两端。如此设计，本发明增加折流档板或螺旋挡板一方面可以增大污水对玻璃管的冲击，减少积垢;另一方面可以延长污水在新型UV污水处理器内的停留时间，防止污水从进水管直接走近路到出水管。壳体内表面、端盖内表面及折流档板或螺旋挡板的外表面均为反射面可以进一步增强反射效果。
作为优化，所述壳体一端还设有排污管，该排污管设有排污阀，所述进水管、出水管分别配有一个固定法兰盘和一个活动法兰盘，固定法兰盘焊接在进水管和出水管上，活动法兰盘上焊接一个软管接口管，固定法兰盘和活动法兰盘通过螺栓连接。如此设计，增设排污管、排污阀，便于排污清理，需要与软管相连时，将软管直接捆绑固定在软管接口管上即可;需要与固定管路连接时，拆除两个活动法兰盘，令固定法兰盘直接同固定管路相连即可，十分方便。
作为优化，所述壳体上设有一个配电箱，该配电箱上设有电源开关、电源指示灯和N个UV灯指示灯，上述UV灯指示灯与所述UV灯管一一对应串联成N个支路，上述支路并联后通过电源开关与外接电源相连。如此设计，便于及时发现UV灯管损坏，及时更换维修。
本新型UV污水处理器具有结构简单、使用方便、污水处理效果好的优点，广泛适用于各种生活污水、工业污水处理过程中。
