申请日2016.03.29
公开(公告)日2016.10.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于生活污水处理的新型一体化装置，包括壳体、平衡池、厌氧池、膜生物反应池、消毒池，所述壳体一端连接有进水管，所述壳体一端下方安装有沉淀清除窗，所述进水管上方一端设置有窥视窗，所述窥视窗下方设置有所述平衡池，所述平衡池内侧设置有所述厌氧池，所述平衡池与所述厌氧池之间安装有隔板，所述隔板两侧安装有水泵，所述厌氧池内部设置有曝气管，所述厌氧池内侧设置有所述膜生物反应池，所述膜生物反应池内部安装有膜分离组件。有益效果在于：该污水处理装置工艺流程简单、使用寿命长、投资费用少、操作维护方便、运行成本低、处理效果稳定，污水处理效果好，处理速度快。
摘要附图
权利要求书

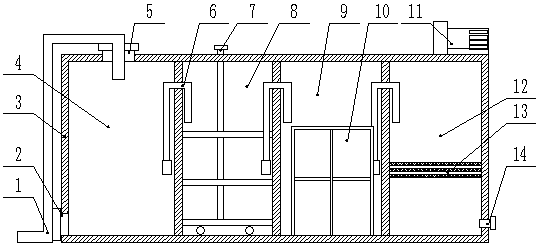

1.一种用于生活污水处理的新型一体化装置，包括壳体(3)、平衡池(4)、厌氧池(8)、膜生物反应池(9)、消毒池(12)，其特征在于：所述壳体(3)一端连接有进水管(1)，所述壳体(3)一端下方安装有沉淀清除窗(2)，所述进水管(1)上方一端设置有窥视窗(5)，所述窥视窗(5)下方设置有所述平衡池(4)，所述平衡池(4)内侧设置有所述厌氧池(8)，所述平衡池(4)与所述厌氧池(8)之间安装有隔板(15)，所述隔板(15)两侧安装有水泵(6)，所述厌氧池(8)内部设置有曝气管(7)，所述厌氧池(8)内侧设置有所述膜生物反应池(9)，所述膜生物反应池(9)内部安装有膜分离组件(10)，所述膜生物反应池(9)另一侧设置有所述消毒池(12)，所述消毒池(12)下方安装有筛网(13)，所述消毒池(12)上方设置有鼓风机(11)，所述筛网(13)下方设置有排水管(14)。
2.根据权利要求1所述的一种用于生活污水处理的新型一体化装置，其特征在于：所述进水管(1)与所述壳体(3)通过夹具紧固连接，所述沉淀清除窗(2)与所述壳体(3)通过螺钉紧固连接。
3.根据权利要求1所述的一种用于生活污水处理的新型一体化装置，其特征在于：所述壳体(3)与所述水泵(6)通过焊接紧固连接，所述曝气管(7)与所述厌氧池(8)通过夹具紧固连接。
4.根据权利要求1所述的一种用于生活污水处理的新型一体化装置，其特征在于：所述膜分离组件(10)与所述膜生物反应池(9)通过螺钉紧固连接，所述筛网(13)与所述消毒池(12)通过螺钉连接。
5.根据权利要求1所述的一种用于生活污水处理的新型一体化装置，其特征在于：所述鼓风机(11)与所述壳体(3)通过螺栓连接，所述排水管(14)与所述壳体(3)通过螺钉连接。
说明书
一种用于生活污水处理的新型一体化装置
技术领域
本实用新型属于污水处理设备领域，具体涉及一种用于生活污水处理的新型一体化装置。
背景技术
目前城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。污水现在直接利用情况：随着人类社会的进步，科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。所谓原生污水就城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖，目前污水处理装置体积较大，处理效果差，处理效率低，严重污染了环境。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于生活污水处理的新型一体化装置。
本实用新型通过以下技术方案来实现上述目的：
一种用于生活污水处理的新型一体化装置，包括壳体、平衡池、厌氧池、膜生物反应池、消毒池，所述壳体一端连接有进水管，所述壳体一端下方安装有沉淀清除窗，所述进水管上方一端设置有窥视窗，所述窥视窗下方设置有所述平衡池，所述平衡池内侧设置有所述厌氧池，所述平衡池与所述厌氧池之间安装有隔板，所述隔板两侧安装有水泵，所述厌氧池内部设置有曝气管，所述厌氧池内侧设置有所述膜生物反应池，所述膜生物反应池内部安装有膜分离组件，所述膜生物反应池另一侧设置有所述消毒池，所述消毒池下方安装有筛网，所述消毒池上方设置有鼓风机，所述筛网下方设置有排水管。
上述结构中，通过所述进水管将生活污水引到所述平衡池内部，在内部进行沉淀，较为浑浊的部分沉淀到池底，较清的污水通过所述水泵引到所述厌氧池内，进行厌氧反应，通过所述水泵引到所述膜生物反应池，进行膜分离，处理完毕后通过所述水泵引到所述消毒池，进行消毒，通过所述筛网进行分离，最后通过所述排水管将水排出。
为了进一步提高生活污水处理的效果，所述进水管与所述壳体通过夹具紧固连接，所述沉淀清除窗与所述壳体通过螺钉紧固连接。
为了进一步提高生活污水处理的效果，所述壳体与所述水泵通过焊接紧固连接，所述曝气管与所述厌氧池通过夹具紧固连接。
为了进一步提高生活污水处理的效果，所述膜分离组件与所述膜生物反应池通过螺钉紧固连接，所述筛网与所述消毒池通过螺钉连接。
为了进一步提高生活污水处理的效果，所述鼓风机与所述壳体通过螺栓连接，所述排水管与所述壳体通过螺钉连接。
有益效果在于：该污水处理装置工艺流程简单、使用寿命长、投资费用少、操作维护方便、运行成本低、处理效果稳定，污水处理效果好，处理速度快。
