申请日2016.04.21
公开(公告)日2016.10.12
IPC分类号C02F1/32
摘要
本实用新型涉及一种污水处理装置，尤其是一种带有UVLED消毒杀菌的污水处理装置，属于污水处理的技术领域。按照本实用新型提供的技术方案，所述带有UVLED消毒杀菌的污水处理装置，包括主体框架，在所述主体框架内设置若干用于消毒杀菌的UVLED消毒杀菌模块，所述UVLED消毒杀菌模块包括石英玻璃管壳体以及位于所述石英玻璃管壳体内用于发射紫外线的UVLED模块，主体框架内的UVLED消毒杀菌模块相互并联，且主体框架内的UVLED消毒杀菌模块与主体框架外用于控制每个UVLED消毒杀菌模块工作状态的控制柜电连接。本实用新型结构简单紧凑，提高污水处理的便捷性，节能环保，使用方便，安全可靠。
权利要求书

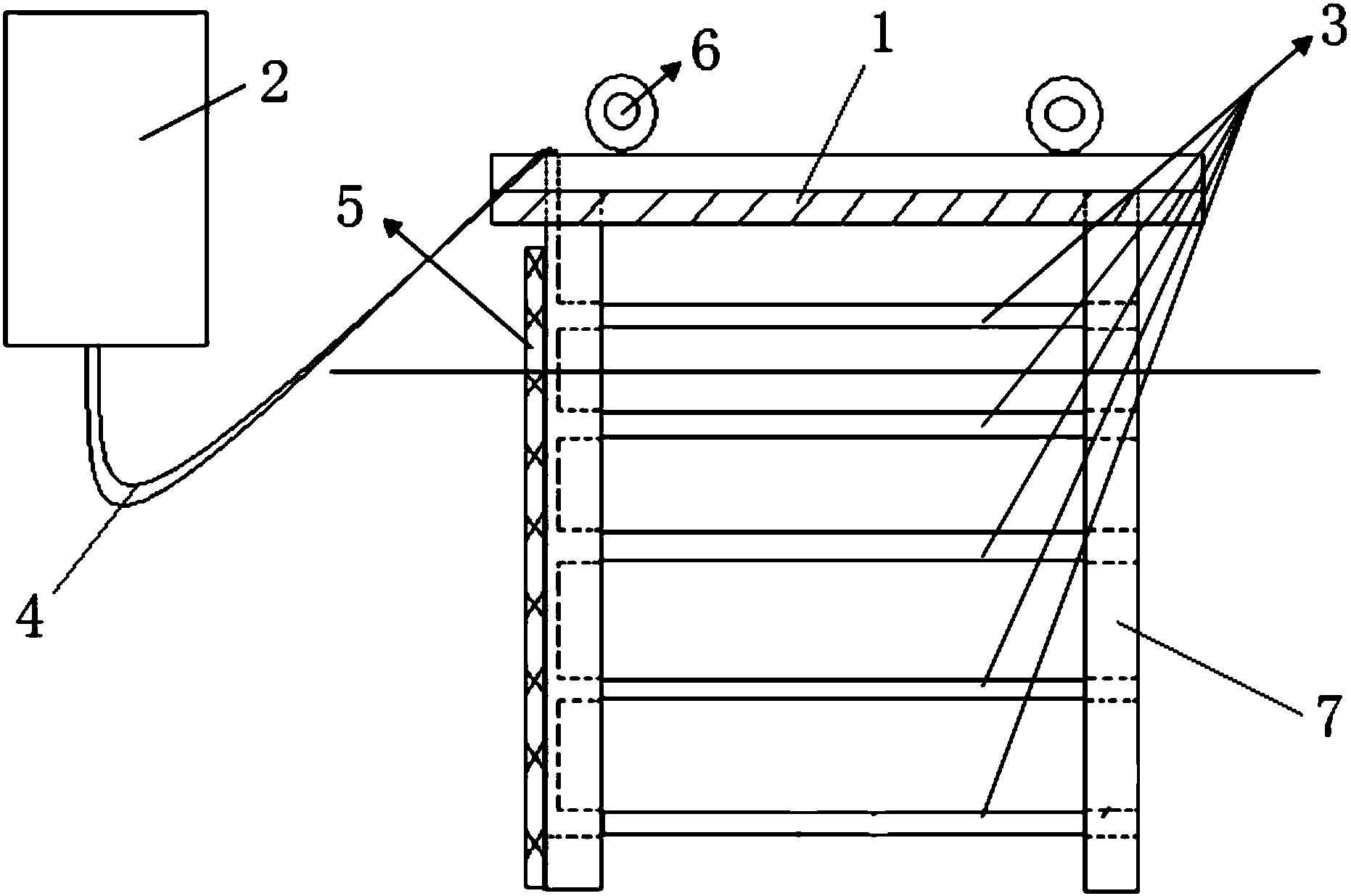

1.一种带有UVLED消毒杀菌的污水处理装置，其特征是：包括主体框架(1)，在所述主体框架(1)内设置若干用于消毒杀菌的UVLED消毒杀菌模块(3)，所述UVLED消毒杀菌模块(3)包括石英玻璃管壳体以及位于所述石英玻璃管壳体内用于发射紫外线的UVLED模块，主体框架(1)内的UVLED消毒杀菌模块(3)相互并联，且主体框架(1)内的UVLED消毒杀菌模块(3)与主体框架(1)外用于控制每个UVLED消毒杀菌模块(3)工作状态的控制柜(2)电连接。
2.根据权利要求1所述的带有UVLED消毒杀菌的污水处理装置，其特征是：所述主体框架(1)包括横梁以及与所述横梁上的连接架(7)，所述连接架(7)上设置允许UVLED消毒杀菌模块(3)端部嵌置的杀菌模块安装孔;主体框架(1)内的UVLED消毒杀菌模块(3)呈平行分布。
3.根据权利要求2所述的带有UVLED消毒杀菌的污水处理装置，其特征是：所述横梁上设置吊钩(6)。
4.根据权利要求1所述的带有UVLED消毒杀菌的污水处理装置，其特征是：所述主体框架(1)上还设有用于检测液位的液位传感器(5)，所述液位传感器(5)通过控制线缆(4)与控制柜(2)电连接，控制柜(2)根据液位传感器(5)检测的液位值控制主体框架(1)内UVLED消毒杀菌模块(3)的工作状态。
5.根据权利要求1所述的带有UVLED消毒杀菌的污水处理装置，其特征是：所述UVLED模块包括UVLED器件、UVLED灯珠或UVLED裸芯片。
说明书
带有UVLED消毒杀菌的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种带有UVLED消毒杀菌的污水处理装置，属于污水处理的技术领域。
背景技术
在污水处理领域，常采用紫外线消毒，紫外线杀菌消毒是利用适当波长的紫外线能够破坏微生物机体细胞中的DNA(脱氧核糖核酸) 或RNA(核糖核酸)的分子结构，造成生长性细胞死亡和(或)再生性细胞死亡的机理达到杀菌消毒的效果。紫外线消毒技术是基于现代防疫学、医学和光动力学的基础上，利用特殊设计的高效率、高强度和长寿命的UVC波段紫外光照射水流，将水中各种细菌、病毒、寄生虫、水藻以及其他病原体直接杀死，达到消毒杀菌的目的。
以前采用的是传统汞灯形式的紫外线灯，能耗大，寿命短，且废弃后的汞元素会带来再次污染。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种带有UVLED消毒杀菌的污水处理装置，其结构简单紧凑，提高污水处理的便捷性，节能环保，使用方便，安全可靠。
按照本实用新型提供的技术方案，所述带有UVLED消毒杀菌的污水处理装置，包括主体框架，在所述主体框架内设置若干用于消毒杀菌的UVLED消毒杀菌模块，所述UVLED消毒杀菌模块包括石英玻璃管壳体以及位于所述石英玻璃管壳体内用于发射紫外线的UVLED模块，主体框架内的UVLED消毒杀菌模块相互并联，且主体框架内的UVLED消毒杀菌模块与主体框架外用于控制每个UVLED消毒杀菌模块工作状态的控制柜电连接。
所述主体框架包括横梁以及与所述横梁上的连接架，所述连接架上设置允许UVLED消毒杀菌模块端部嵌置的杀菌模块安装孔;主体框架内的UVLED消毒杀菌模块呈平行分布。
所述横梁上设置吊钩。
所述主体框架上还设有用于检测液位的液位传感器，所述液位传感器通过控制线缆与控制柜电连接，控制柜根据液位传感器检测的液位值控制主体框架内UVLED消毒杀菌模块的工作状态。
所述UVLED模块包括UVLED器件、UVLED灯珠或UVLED裸芯片。
本实用新型的优点：在主体框架内设置若干平行分布的UVLED消毒杀菌模块，UVLED消毒杀菌模块间相互并联，控制柜能根据液位传感器检测的液位值控制相应UVLED消毒杀菌模块的工作状态，UVLED消毒杀菌模块包括石英玻璃管外壳以及UVLED模块，UVLED模块发热性低，不需要预热，发射的紫外线强度高，使用寿命长，降低使用成本，且不含汞元素等可能产生二次污染环境的隐患，适应范围广，污水处理、鱼类养殖水体处理、游泳池水消毒等均可使用，安全可靠。
