申请日2016.03.30
公开(公告)日2016.09.28
IPC分类号C02F9/14; C02F3/34
摘要
本实用新型的一种用于污水处理的生物反应器，包括多个独立的污水处理单元串联在一起形成多级的处理系统，每一级污水处理单元放入纯化的一种或有共栖关系的细菌，污水处理单元通过设置有过滤介质将生化反应区和蓄水区分隔开来，使得不同种类的生物菌群相互隔离分开，防止同一系统内的不同菌群出现相互压制，确保在设定工艺情况下最有益细菌的生存及大量繁殖，最大限度提高单位介质上的细菌总量，充分发挥生物菌群的最佳处理效果，达到高效处理污水的目的，并节省生化处理设施占地及不菲的建设费用。

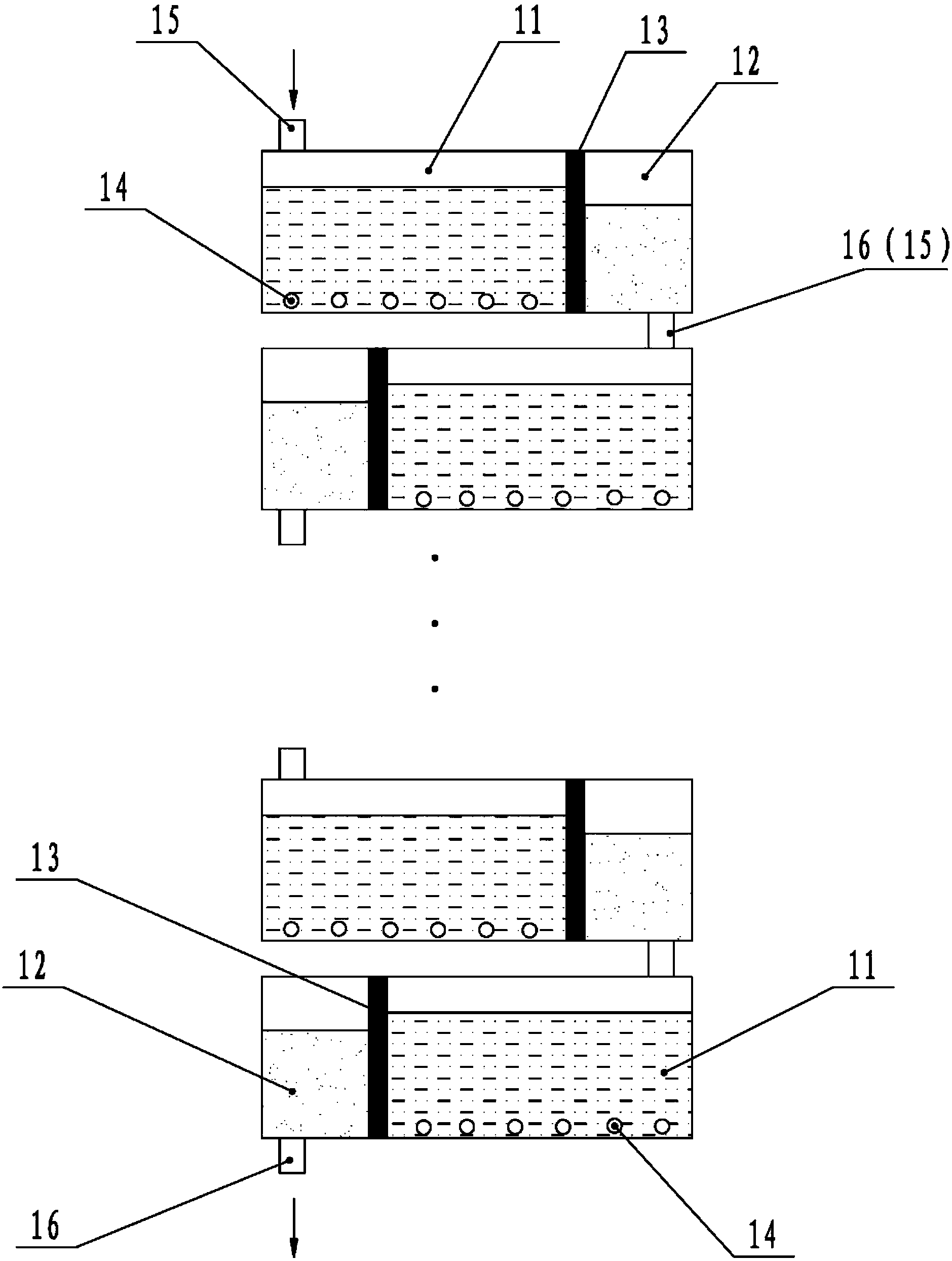

摘要附图
权利要求书
1.一种用于污水处理的生物反应器，包括多个独立的污水处理单元，其特征在于：所述多个污水处理单元以串联方式联接，所述污水处理单元设置有生化反应区和蓄水区，所述生化反应区与所述蓄水区之间设置有过滤介质，生化反应区设置有曝气装置，生化反应区还设置有进水口，蓄水区设置有出水口，上级污水处理单元的出水口连接下级污水处理单元的进水口。
2.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于：所述曝气装置的出气口设置于生化反应区的底部。
3.根据权利要求2所述的一种用于污水处理的生物反应器，其特征在于：所述曝气装置的进气量可调。
4.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于：所述蓄水区与生化反应区同层设置，蓄水区位于生化反应区的侧边。
5.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于：所述蓄水区与生化反应区上下分布设置，所述蓄水区位于生化反应区的下方。
6.根据权利要求1至5任一所述的一种用于污水处理的生物反应器，其特征在于：所述过滤介质是生化棉、无纺布、滤布、砂、活性碳中的一种或几种的混合。
7.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于：所述污水处理单元的数量为四个或四个以上。
说明书
一种用于污水处理的生物反应器
技术领域
本实用新型涉及污水处理领域，尤其是涉及一种用于污水处理的生物反应器。
背景技术
现行的生物化学法处理污水工艺中，以公认处理效果最好的结合生物化学与膜分离技术的膜生物法MBR工艺为例，处理的流程需要经过厌氧6~12H、好氧8~24H的处理，以处理100T/D、进水COD 350mg/L、出水COD达到50mg/L的生化处理系统为例，需建设厌氧池100M3，好氧池100M3，总建设容量将达到200M3，生化设施之所以如此庞大，主要是同样在厌氧或好氧的条件下，各种厌氧或好氧菌群之间的相互压制导致难以在一个反应器大系统内生成足够多的细菌。
再以普遍使用的相对菌群密度更大的接触氧化法为例：处理流程需经过厌氧6~12H、好氧8~24H的处理，以处理100T/D、进水COD 350mg/L，出水COD达到50mg/L的生化处理系统为例，需要建设厌氧池100M3，好氧池100M3，总建设容量也将达到200M3。
而使用表面积更大的活性碳做填料的曝气生物滤池法，虽然采用增大接触面积的方法可以提高菌群密度，但是一旦进水COD较高将很容易导致填料板结而影响处理效果。
而充分利用拔风效应的塔式生物滤池，虽然可以允许较高的进水COD，但依然存在菌群之间的相互压制，需要建设高达8~24米的设施，在很多情况下建设受限制而且需要配置较高扬程的泵，能源消耗大，导致实际应用很少。
生物化学处理主要依靠细菌的生物作用，现有的生物处理技术因为不能解决不同种细菌之间的菌群竞争问题，无法实现较高的处理效率，需要建设庞大的设施，用较长的停留时间来弥补处理效率低下的不足已是不争的事实。以最有代表性的处理工艺MBR膜生物法为例：
结合生物化学与膜分离技术的膜生物法MBR工艺为例，其处理流程需要经过厌氧6~12H和好氧8~24H的处理，以处理100T/D、进水COD 350mg/L，出水COD达到50mg/L的生化处理系统为例，需建设厌氧池100M3，好氧池100M3，总建设容量将达到200M3。生物处理污水需要涉及厌氧、耗氧、硝化、反硝化等多种过程与多种细菌的协同作用，为避免互相压制，传统的做法只是通过调整溶解氧含量以制造不同的厌氧和好氧环境来实现。但同在好氧或厌氧环境下有以硝化菌为代表的自氧菌，又有以消耗有机质为主的异氧菌。所以这种分隔方式并不能有效避免菌群间的互相压制。
发明内容
为了克服现有技术的不足，本实用新型提供了一种用于污水处理的生物反应器，其具有将不同菌群有效隔开避免相互压制的显著效果、而且污水处理效率高的特点。
本实用新型所采用的技术方案主要是：一种用于污水处理的生物反应器，包括多个独立的污水处理单元，所述多个污水处理单元以串联方式联接，所述污水处理单元设置有生化反应区和蓄水区，所述生化反应区与所述蓄水区之间设置有过滤介质，生化反应区设置有曝气装置，生化反应区还设置有进水口，蓄水区设置有出水口，上级污水处理单元的出水口连接下级污水处理单元的进水口。
作为上述技术方案的改进，所述曝气装置的出气口设置于生化反应区的底部。
作为上述技术方案的进一步改进，所述曝气装置的进气量可调。
进一步，所述蓄水区与生化反应区同层设置，蓄水区位于生化反应区的侧边。
进一步，所述蓄水区与生化反应区上下分布设置，所述蓄水区位于生化反应区的下方。
进一步，所述过滤介质是生化棉、无纺布、滤布、砂、活性碳中的一种或几种的混合。
进一步，所述污水处理单元的数量为四个或四个以上。
本实用新型的有益效果是：
本实用新型的一种用于污水处理的生物反应器，包括多个独立的污水处理单元串联在一起形成多级的处理系统，每一级污水处理单元放入纯化的一种或有共栖关系的细菌，污水处理单元通过设置有过滤介质将生化反应区和蓄水区分隔开来，使得不同种类的生物菌群相互隔离分开，防止同一系统内的不同菌群出现相互压制，确保在设定工艺情况下最有益细菌的生存及大量繁殖，最大限度提高单位介质上的细菌总量，充分发挥生物菌群的最佳处理效果，达到高效处理污水的目的，并节省生化处理设施占地及不菲的建设费用。
