申请日2016.03.30
公开(公告)日2016.08.03
IPC分类号G01L19/06
摘要
本实用新型公开了一种用于污水管的压力缓冲器，包括中空罐体，所述中空罐体上安装有第一接头和第二接头，所述第一接头内开设有第一缓冲孔和第一流道;所述第一接头上设置有第一六角螺母，所述第一接头上还开设有越程槽;所述第二接头上设有第二六角螺母，所述第二接头内开设有第二缓冲孔和第二流道，所述第一缓冲孔、第一流道、第二缓冲孔、第二流道与中空罐体的内腔连通;所述中空罐体内设置有海绵。本实用新型其结构简单，制造方便，通过第一缓冲孔和第二缓冲孔降低污水冲击力，通过海绵吸收污水中杂质，达到保护压力表的效果。

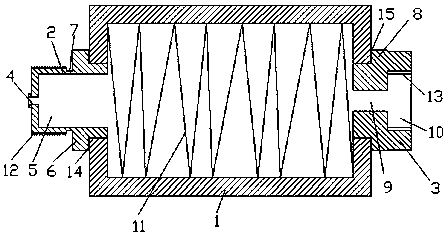

摘要附图
权利要求书
1.一种用于污水管的压力缓冲器，其特征在于：包括中空罐体(1)，所述中空罐体(1)上安装有第一接头(2)和第二接头(3)，所述第一接头(2)内开设有第一缓冲孔(4)和第一流道(5);所述第一接头(2)上设置有第一六角螺母(6)，所述第一接头(2)上还开设有越程槽(7);所述第二接头(3)上设有第二六角螺母(8)，所述第二接头(3)内开设有第二缓冲孔(9)和第二流道(10)，所述第一缓冲孔(4)、第一流道(5)、第二缓冲孔(9)、第二流道(10)与中空罐体(1)的内腔连通;所述中空罐体(1)内设置有海绵(11)。
2.根据权利要求1所述的一种用于污水管的压力缓冲器，其特征在于：所述第一接头(2)上设置有外螺纹(12)，所述第二接头(3)上设置有内螺纹(13)。
3.根据权利要求1所述的一种用于污水管的压力缓冲器，其特征在于：所述第一接头(2)与中空罐体(1)之间安装有第一密封圈(14)，所述第二接头(3)与中空罐体(1)之间安装有第二密封圈(15)。
说明书
一种用于污水管的压力缓冲器
技术领域
本实用新型涉及一种用于污水管的压力缓冲器。
背景技术
压力缓冲器是用于安装在污水管与压力表之间，起到减缓污水冲击力作用的设备;目前市面上所用的压力缓冲器为缓冲盘管，缓冲能力差，使得压力表容易损坏，经常更换压力表一方面浪费工作时间，也提高了成本。
实用新型内容
本实用新型的目的在于提供一种用于污水管的压力缓冲器，其结构简单，制造方便，通过第一缓冲孔和第二缓冲孔降低污水冲击力，通过海绵吸收污水中杂质，达到保护压力表的效果。
为了达到上述目的，本实用新型的技术方案是：
一种用于污水管的压力缓冲器，包括中空罐体，所述中空罐体上安装有第一接头和第二接头，所述第一接头内开设有第一缓冲孔和第一流道;所述第一接头上设置有第一六角螺母，所述第一接头上还开设有越程槽;所述第二接头上设有第二六角螺母，所述第二接头内开设有第二缓冲孔和第二流道，所述第一缓冲孔、第一流道、第二缓冲孔、第二流道与中空罐体的内腔连通;所述中空罐体内设置有海绵。
所述第一接头上设置有外螺纹，所述第二接头上设置有内螺纹。
所述第一接头与中空罐体之间安装有第一密封圈，所述第二接头与中空罐体之间安装有第二密封圈。
本实用新型的有益效果是：本实用新型其结构简单，制造方便，通过第一缓冲孔和第二缓冲孔降低污水冲击力，通过海绵吸收污水中杂质，达到保护压力表的效果。
