  申请日2016.04.22

  公开(公告)日2016.10.12

  IPC分类号C02F9/14

  摘要

  本实用新型公开了一种综合污水处理装置,包括格栅,格栅下设置有调节池,调节池通过流量计连接蚯蚓生物滤池和UASB系统,在夏季时使用蚯蚓生物滤池,利用蚯蚓的生物降解可以有效延长和扩展污水中的生物代谢链,蚯蚓与微生物一起起到协同作用,解决了传统生物滤池容易被污泥堵塞并造成污水处理效果逐渐降低的问题,采用UASB升流式厌氧污泥床作为冬季主要污水处理工艺,该工艺有很高的有机污染物去除率,不需要搅拌,能适应较大幅度的负荷冲击,温度和pH变化,UASB升流式厌氧污泥床产生的沼气也可为整个污水处理系统供暖,极大地保护污泥菌的活性;本实用新型将两种工艺夏、冬季交替使用,可以有效提高季节性旅游景区的污水处理效率。

  权利要求书

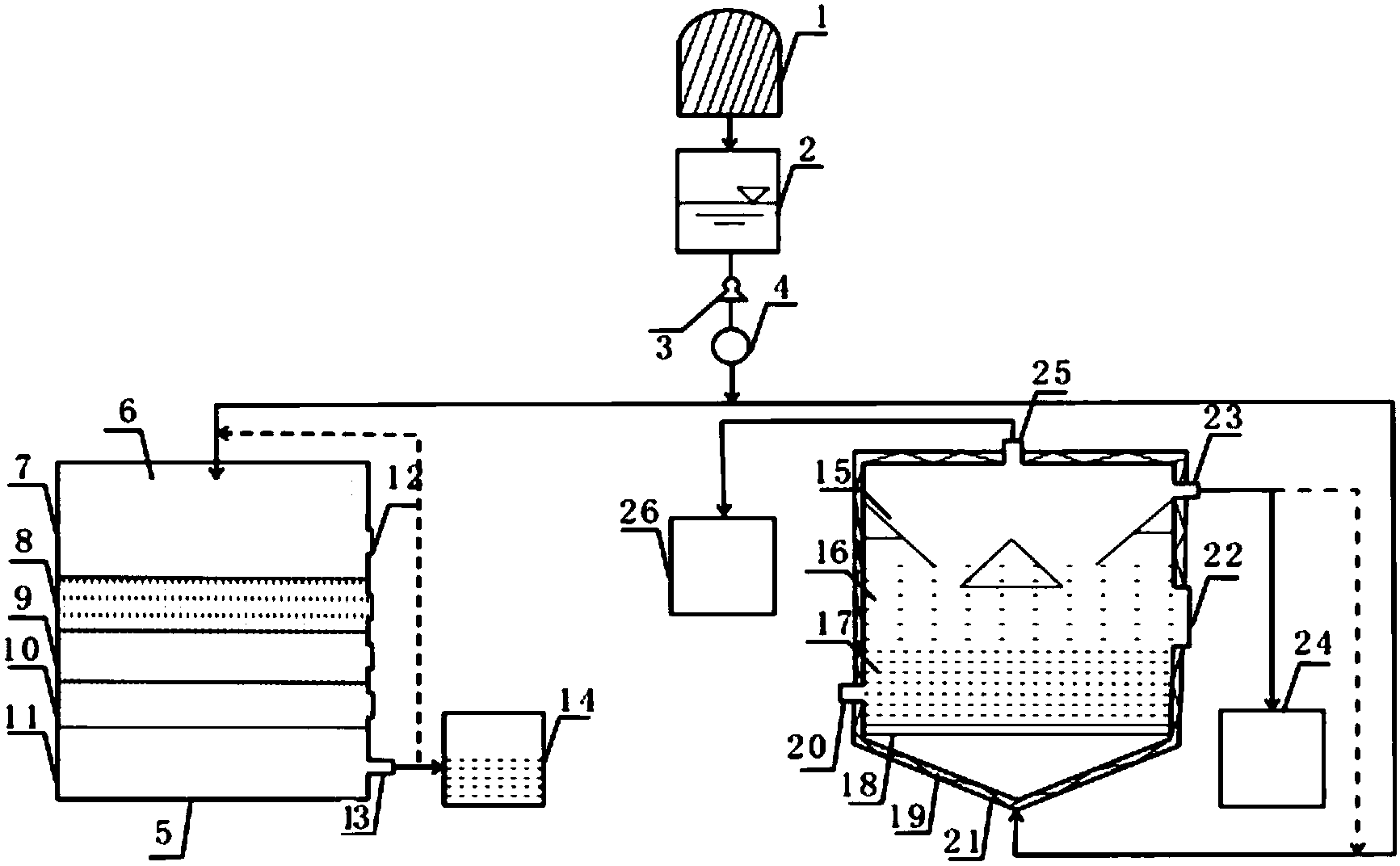

  1.一种综合污水处理装置,其特征在于:包括格栅(1),格栅(1)下设置有调节池(2),调节池(2)通过流量计(4)连接蚯蚓生物滤池(5)和UASB系统(21);

  所述蚯蚓生物滤池(5)包括设置在滤池底部的积水区(11)和顶部的旋转式布水器(6),积水区(11)和旋转式布水器(6)间设置有若干填料层,填料层与旋转式布水器(6)间设置有蚯蚓生活区(7);

  所述UASB系统(21)包括反应器(19)底部设置的内穿孔布水器(18),内穿孔布水器(18)上方从下到上依次设置有污泥区(17)、悬浮污泥区(16)和三相分离器(15)。

  2.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述调节池(2)通过提升泵(3)连接流量计(4)。

  3.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述蚯蚓生物滤池(5)的池壁上,在与每个填料层对应的位置上开设有可开门(12)。

  4.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述积水区(11)开设有排水口(13),排水口(13)设置有检测器,排水口(13)连接第一清水池(14)。

  5.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述若干填料层包括三层填料,从上至下分别为包括木屑和稻壳的第一层填料(8),包括细石英砂的第二层滤料(9),包括粗石英砂的第三层滤料(10)。

  6.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述UASB系统(21)的反应器(19)上设置有可视玻璃(22)。

  7.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述污泥区(17)设置有排泥管(20)。

  8.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述三相分离器(15)上开设有排水管(23),排水管连接第二清水池(24)。

  9.根据权利要求1所述的一种综合污水处理装置,其特征在于:所述反应器(19)顶部开设有排气管(25),排气管(25)连接集气罐(26)。

  说明书

  一种综合污水处理装置

  技术领域

  本实用新型属于污水处理领域,具体涉及一种综合污水处理装置。

  背景技术

  随着经济的增长和环保意识的提高,季节性旅游区的污水处理日益引起社会和国家的关注。对于旅游区来讲,水域水质的好坏不仅是环境污染问题,也关系到旅游区的形象。因此污水处理问题更是当务之急,但因其具有生活污水所占比重较大,可生化性较好,污水中污染物浓度相对较低,污水处理量呈明显的季节性波动等特征,夏季主要为生活污水和降水污水,冬季主要为餐饮污水,冬污水组分不尽相同,所带来的生产不稳定、能耗偏高、冬季水量小、不利防冻等问题。北方的旅游区污水夏季,冬季污染成分不尽相同,并且冬季的气温偏低,导致相当一部分污泥微生物失去活性,使冬季的污水处理效率较夏季来说大大降低,因此用传统的污水处理技术已经不能担此重任。

  实用新型内容

  本实用新型的目的在于克服上述不足,提供一种综合污水处理装置,使季节性性废水能得到很好的处理,降低污水的排放,提高资源回用。

  为了达到上述目的,本实用新型包括格栅,格栅下设置有调节池,调节池通过流量计连接蚯蚓生物滤池和UASB系统;

  所述蚯蚓生物滤池包括设置在滤池底部的积水区和顶部的旋转式布水器,积水区和旋转式布水器间设置有若干填料层,填料层与旋转式布水器间设置有蚯蚓生活区;

  所述UASB系统包括反应器底部设置的内穿孔布水器,内穿孔布水器上方从下到上依次设置有污泥区、悬浮污泥区和三相分离器。

  所述调节池通过提升泵连接流量计。

  所述蚯蚓生物滤池的池壁上,在与每个填料层对应的位置上开设有可开门。

  所述积水区开设有排水口,排水口设置有检测器,排水口连接第一清水池。

  所述若干填料层包括三层填料,从上至下分别为包括木屑和稻壳的第一层填料,包括细石英砂的第二层滤料,包括粗石英砂的第三层滤料。

  所述UASB系统的反应器上设置有可视玻璃。

  所述污泥区设置有排泥管。

  所述三相分离器上开设有排水管,排水管连接第二清水池。

  所述反应器顶部开设有排气管,排气管连接集气罐。

  与现有技术相比,本实用新型在夏季时使用蚯蚓生物滤池,蚯蚓生物滤池在污水处理反应器中引入蚯蚓,利用蚯蚓的生物降解可以有效延长和扩展污水中的生物代谢链,蚯蚓与微生物一起起到协同作用,解决了传统生物滤池容易被污泥堵塞并造成污水处理效果逐渐降低的问题,促进含氨物质的硝化与反硝化作用,污泥的排放量也大幅度减少,水资源的回收利用程度提高,不仅在经济上节省了工程开支,工艺流程也相对简单,运行起来管理方便、维护简单;面对北方旅游景区冬季严寒的情况下,本设计决定采用UASB升流式厌氧污泥床作为冬季主要污水处理工艺,该工艺有很高的有机污染物去除率,不需要搅拌,能适应较大幅度的负荷冲击,温度和pH变化,因此该工艺用作冬季污水处理系统再合适不过,UASB升流式厌氧污泥床产生的沼气也可为整个污水处理系统供暖,极大地保护污泥菌的活性;本实用新型将两种工艺夏、冬季交替使用,可以有效提高季节性旅游景区的污水处理效率。

  进一步的,本实用新型在每层滤料旁都设有可视门,可观察滤料过滤情况,若达到利用上线,可插入钢板,更换滤料。

  进一步的,本实用新型将蚯蚓生活区下的第一层填料填入木屑和稻壳,既起到过滤作用, 又达到废物利用的目的,价格便宜;第二第三层滤料分别是细石英砂和粗石英砂,可以更好的起到过滤的作用。

  进一步的,本实用新型的排水口上设置有检测器,若水达标则排入第一清水池,若不达标则返回布水器重新处理。

  进一步的,本实用新型设置有可视玻璃,便于观察内部反应情况。

  进一步的,本实用新型在UASB系统外侧设有水管,在冬季可用清水池的水,用集气罐内的沼气加热,即到达保暖作用,让其正常工作,还可以达到回用目的。

  进一步的,本实用新型在排水管上设有检测器,若水不达标,则返回底部重新处理,直到达标。
