申请日2016.04.22
公开(公告)日2016.08.31
IPC分类号C02F1/00; C02F11/00; B01F1/00; B01F7/18; B01F15/00; B01F15/02
摘要
本实用新型公开了一种废水排污装置，包括废水处理池，所述废水处理池的顶部设有进水口，所述废水处理池的一侧设有第一伸缩装置和第三伸缩装置，且废水处理池的另一侧设有水泵，所述第三伸缩装置位于第一伸缩装置的下方，所述第一伸缩装置包括第一伸缩杆，且第一伸缩装置通过第一伸缩杆连接有第二伸缩装置，所述第二伸缩装置包括第二伸缩杆，且第二伸缩装置位于废水处理池内，所述第二伸缩装置通过第二伸缩杆连接有驱动电机，所述驱动电机的输出轴连接有固定柱，且固定柱上设有搅动浆，所述第三伸缩装置包括第三伸缩杆。本实用新型的结构简单，排污效果好，且对废水处理池底部的污泥处理效果好，工作效率高。
权利要求书

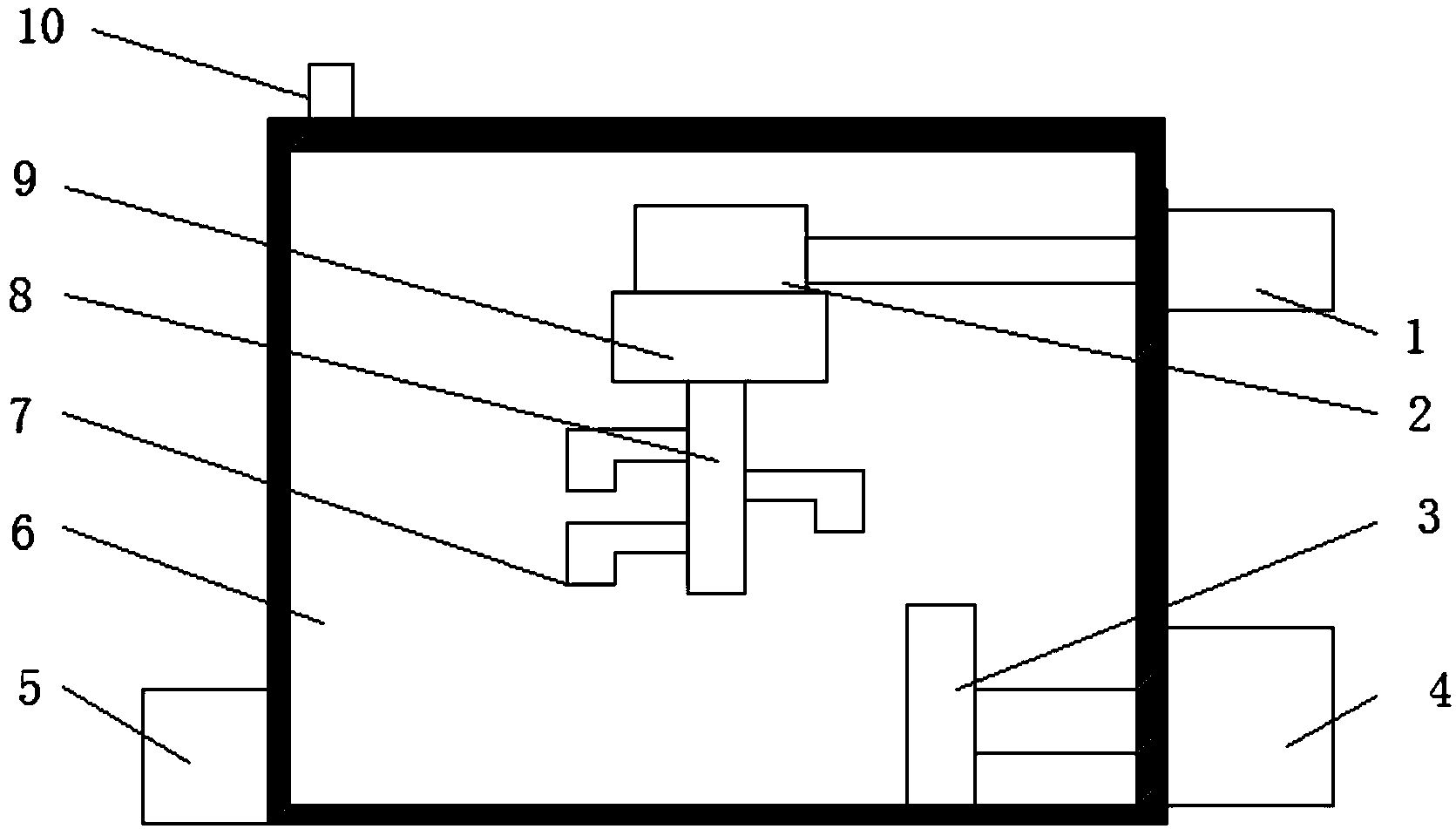

1.一种废水排污装置，包括废水处理池(6)，其特征在于，所述废水处理池(6)的顶部设有进水口(10)，所述废水处理池(6)的一侧设有第一伸缩装置(1)和第三伸缩装置(4)，且废水处理池(6)的另一侧设有水泵(5)，所述第三伸缩装置(4)位于第一伸缩装置(1)的下方，所述第一伸缩装置(1)包括第一伸缩杆，且第一伸缩装置(1)通过第一伸缩杆连接有第二伸缩装置(2)，所述第二伸缩装置(2)包括第二伸缩杆，且第二伸缩装置(2)位于废水处理池(6)内，所述第二伸缩装置(2)通过第二伸缩杆连接有驱动电机(9)，所述驱动电机(9)的输出轴连接有固定柱(8)，且固定柱(8)上设有搅动浆(7)，所述第三伸缩装置(4)包括第三伸缩杆，且第三伸缩装置(4)通过第三伸缩杆连接有刮泥装置(3)，所述刮泥装置(3)位于废水处理池(6)内。
2.根据权利要求1所述的一种废水排污装置，其特征在于，所述第一伸缩装置(1)位于废水处理池(6)的顶部。
3.根据权利要求1所述的一种废水排污装置，其特征在于，所述水泵(5)和第三伸缩装置(4)均位于废水处理池(6)的底部。
4.根据权利要求1所述的一种废水排污装置，其特征在于，所述刮泥装置(3)位于废水处理池(6)的底部，且刮泥装置(3)和废水处理池(6)相连接。
说明书
一种废水排污装置
技术领域
本实用新型涉及废水排污技术领域，尤其涉及一种废水排污装置。
背景技术
随着社会的不断发展和城市建设的步伐加快，城市每天产生大量的废水，我们需要对废水进行专门的处理，不然会给我们的生活带来许许多多隐患，也会对我们的环境造成破坏，在废水处理的过程中，会在废水处理池产生大量污泥沉淀，长时间不处理的话就会对废水处理的效果产生影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种废水排污装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种废水排污装置，包括废水处理池，所述废水处理池的顶部设有进水口，所述废水处理池的一侧设有第一伸缩装置和第三伸缩装置，且废水处理池的另一侧设有水泵，所述第三伸缩装置位于第一伸缩装置的下方，所述第一伸缩装置包括第一伸缩杆，且第一伸缩装置通过第一伸缩杆连接有第二伸缩装置，所述第二伸缩装置包括第二伸缩杆，且第二伸缩装置位于废水处理池内，所述第二伸缩装置通过第二伸缩杆连接有驱动电机，所述驱动电机的输出轴连接有固定柱，且固定柱上设有搅动浆，所述第三伸缩装置包括第三伸缩杆，且第三伸 缩装置通过第三伸缩杆连接有刮泥装置，所述刮泥装置位于废水处理池内。
优选的，所述第一伸缩装置位于废水处理池的顶部。
优选的，所述水泵和第三伸缩装置均位于废水处理池的底部。
优选的，所述刮泥装置位于废水处理池的底部，且刮泥装置和废水处理池相连接。
本实用新型中，通过第一伸缩装置和第二伸缩装置，方便对搅动浆的位置进行调节，使得搅拌效率高，通过搅动浆，加速污泥的溶解，提高排污效率，通过刮泥装置，对废水处理池底部的污泥进行处理，本实用新型的结构简单，排污效果好，且对废水处理池底部的污泥处理效果好，工作效率高。
