申请日2016.04.22
公开(公告)日2016.08.17
IPC分类号C02F1/38; C02F1/72; C02F1/00
摘要
一种磁震分离式离心水处理反应釜，属于污水处理领域，为了解决传统的污水过滤格栅对于一些粘附性比较强的纤维和塑料袋没有很好的去除效果，容易造成纤维缠绕以及格栅位隙堵塞，最终降低水头的问题。设计了贯穿设备整体的上旋式过滤机构、安装在设备上部的磁震式排污机构和总用于设备下部的离心曝气机构，在电磁振动的作用下，震动盘上的沙石杂物会不断的向反应釜外部移动，实现了反应釜对污水的过滤功能，同时，从拉瓦尔喷嘴中喷出的气流能够增加反应釜内废水的曝气率，可以有效的提高催化剂对污染物的分解效率。
权利要求书
1.一种磁震分离式离心水处理反应釜，采用贯穿设备整体的上旋式过滤机构、安装在设备上部的磁震式排污机构和安装于设备下部的离心曝气机构;其特征在于，所述离心曝气机构包括进气管(16)以及与反应釜外壳同心安装的中心立柱(17)和中心转轴(20)，所述中心转轴圆周面上安装第一拉瓦尔喷嘴(23)，第二拉瓦尔喷嘴(25)和第三拉瓦尔喷嘴(27);所述进气管(16)安装在振动盘(12)端面上，与外界的压缩空气相连接，所述中心立柱(17)为中空的管状，一端与所述振动盘(12)连接，另一端安装有轴承座(18)，所述轴承座(18)内部安装有深沟球轴承(19)，所述深沟球轴承内径与中心转轴(20)大径相互配合，所述中心转轴(20)为阶梯轴，内部空心，小径外圆表面安装有第一桨叶(22)，第二桨叶(24)和第三桨叶(26)，同时所述中心转轴(20)小径外圆表面加工有喷气孔，并在喷气孔上安装第一拉瓦尔喷嘴(23)，第二拉瓦尔喷嘴(25)和第三拉瓦尔喷嘴(27)。

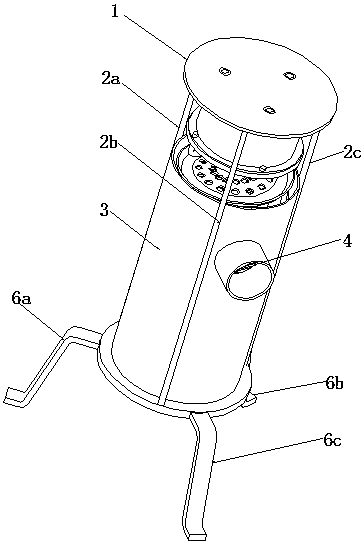

2.根据权利要求1所述的一种磁震分离式离心水处理反应釜，其特征在于，所述上旋式过滤机构包括反应釜(3)，在反应釜外壳上开设的进水口(4)和排水口(5)，所述反应釜安装在安装底座(15)上，所述安装底座通过第一支架(6a)，第二支架(6b)和第三支架(6c)固定在地面上，所述反应釜内部安装有上旋式震动盘(13)，所述上旋式振动盘为右旋的螺旋机构，与权利要求1所述中心立柱(17)焊接并围绕中心立柱的轴线向上旋转，所述上旋式振动盘的端面上加工有漏水孔(14)。
3.根据权利要求1所述的一种磁震分离式离心水处理反应釜，其特征在于所述的磁震式排污机构依靠电磁铁(11)和四组弹性应变片组的综合作用来实现权利要求2所述上旋式震动盘(13)的周期性震动，所述电磁铁安装在电磁铁底座(8)上，所述电磁铁底座通过第一减震垫(7a)，第二减震垫(7b)和第三减震垫(7c)与外部的安装顶座(1)相连接，所述安装顶座通过第一底座立柱(2a)，第二底座立柱(2b)和第三底座立柱(2c)固定在权利要求2所述的安装底座(15)，所述弹性应变片组包括第一弹性应变片组(9a)，第二弹性应变片组(9b)，第三弹性应变片组(9c)和第四弹性应变片组(9d)，所述弹性应变片通过应变片紧定螺钉(10)紧定在振动盘(12)底座上。
4.根据权利要求1所述的一种磁震分离式离心水处理反应釜，其特征在于，所述的进气管(16)、中心立柱(17)以及中心转轴(20)组合成一条联通的气路管道。
5.根据权利要求2所述的一种磁震分离式离心水处理反应釜，其特征在于，所述的上旋式震动盘(13)顶端伸出反应釜。
6. 根据权利要求3所述的一种磁震分离式离心水处理反应釜，其特征在于，所述电磁振动机构安装在防水外壳(28)内，所述防水外壳与权利要求3所述安装顶座(1)焊接。
说明书
一种磁震分离式离心水处理反应釜
技术领域
本发明涉及污水处理领域，具体地说是一种磁震分离式离心水处理反应釜。
背景技术
污水处理格栅是安装在泵站集水井进口处或污水处理厂前端的一组平行栅条或网，主要去除污水中较大的悬浮物，漂浮物，纤维物质和固体颗粒物质，减轻后续处理设施的负荷，防止阻塞排泥管道，以保证水泵及后续污水处理设施的正常运行。目前，污水处理格栅在工作的过程中从水中打捞的漂浮物，一般随着污水处理格栅的转动依靠重力落到废物槽中，对于一些粘附性比较强的纤维和塑料袋没有很好的去除效果，容易造成纤维缠绕污水处理格栅耙齿最终造成污水处理格栅位隙堵塞，降低水头的现象。
发明内容
本发明的技术任务是解决现有技术的不足，提供一种磁震分离式离心水处理反应釜。
本发明解决其技术问题所采用的技术方案是：
一种磁震分离式离心水处理反应釜，主要有贯穿设备整体的上旋式过滤机构、安装在设备上部的磁震式排污机构和安装于设备下部的离心曝气机构;其中，离心曝气机构通过进气管通入压缩空气后，经过中心立柱和中心转轴后，从第一拉瓦尔喷嘴，第二拉瓦尔喷嘴和第三拉瓦尔喷嘴喷出，在水流反作用力下中心转轴围绕中心转动，将反应釜的污水搅动，使其产生涡流，喷出的气体变成气泡从反应釜底部向上排出;进气管安装在振动盘端面上，与外界的压缩空气相连接，中心立柱为中空的管状，一端与振动盘连接，另一端安装有轴承座，轴承座内部安装有深沟球轴承，深沟球轴承内径与中心转轴大径相互配合，中心转轴为阶梯轴，内部空心，小径外圆表面安装有第一桨叶，第二桨叶和第三桨叶，同时中心转轴小径外圆表面加工有喷气孔，并在喷气孔上安装第一拉瓦尔喷嘴，第二拉瓦尔喷嘴和第三拉瓦尔喷嘴。
进一步，拉瓦尔喷嘴的轴线与中心转轴小径外圆面相切。
进一步，中心转轴通过限位端盖限位在轴承座内。
进一步，限位端盖通过螺钉紧定在轴承座内。
上旋式过滤机构包括反应釜，在反应釜外壳上开设的进水口和排水口，反应釜安装在安装底座上，安装底座通过第一支架，第二支架和第三支架固定在地面上，反应釜内部安装有上旋式震动盘，上旋式振动盘为右旋的螺旋机构，中心立柱焊接并围绕中心立柱的轴线向上旋转，上旋式振动盘的端面上加工有漏水孔。
进一步，上旋式振动盘截面为浅V型，进水口与外围的污水进水管道相连通，排水口与外围出水管道相连通。
磁震式排污机构依靠电磁铁和四组弹性应变片组的综合作用来实现上旋式震动盘的周期性震动，电磁铁安装在电磁铁底座上，电磁铁底座通过第一减震垫，第二减震垫和第三减震垫与外部的安装顶座相连接，安装顶座通过第一底座立柱，第二底座立柱和第三底座立柱固定在安装底座上，弹性应变片组包括第一弹性应变片组，第二弹性应变片组，第三弹性应变片组和第四弹性应变片组，弹性应变片通过应变片紧定螺钉紧定在振动盘底座上。
进一步，电磁铁通过螺钉安装在电磁铁底座上，减震垫为弹性橡胶，底座立柱截面为圆形。
进一步，进气管、中心立柱以及中心转轴组合成一条联通的气路管道。上旋式震动盘顶端伸出反应釜，电磁振动机构安装在防水外壳内，防水外壳与安装顶座焊接。
本发明的一种磁震分离式离心水处理反应釜与现有技术相比所产生的有益效果是：(1)采用压缩空气作为动力，驱动中心转轴旋转，中心立柱带动桨叶在反应釜内的废水中产生涡流，废水内的沙石杂物在离心力的作用下被挤压到上旋式震动盘的外侧，可以有效地防止振动盘上漏水孔的堵塞。(2)从拉瓦尔喷嘴中喷出的气流能够增加反应釜内废水的曝气率，可以有效的提高催化剂对污染物的分解效率。(3)在电磁振动的作用下，震动盘上的沙石杂物会不断的向反应釜外部移动，实现了反应釜对污水的过滤功能。
