申请日2016.04.23
公开(公告)日2016.08.31
IPC分类号B01D36/02; B01D35/16
摘要
本实用新型涉及高浊度制浆废水超声处理设备，有效解决固体小颗粒在孔道处的粘附堆积，提高过滤废水效率的问题，槽体内经垂直向上的第一栅网、第二栅网和滤布栅网将槽体内隔置成第一次制浆废水处理槽、第二次制浆废水处理槽和第三次制浆废水处理槽，槽体两端分别设有进水口和出水口，进水口和第一次制浆废水处理槽相连通，出水口和第三次制浆废水处理槽相连通，第二栅网的上部装有第一超声波发生器组，滤布栅网的上部装有第二超声波发生器组，第一次制浆废水处理槽的下部、第二次制浆废水处理槽的下部、第三次制浆废水处理槽下部的污泥沉淀凹槽别经管道与排污泥泵相连通，本实用新型结构简单，新颖独特，安装使用方便，及时清理污泥，节能环保。
权利要求书

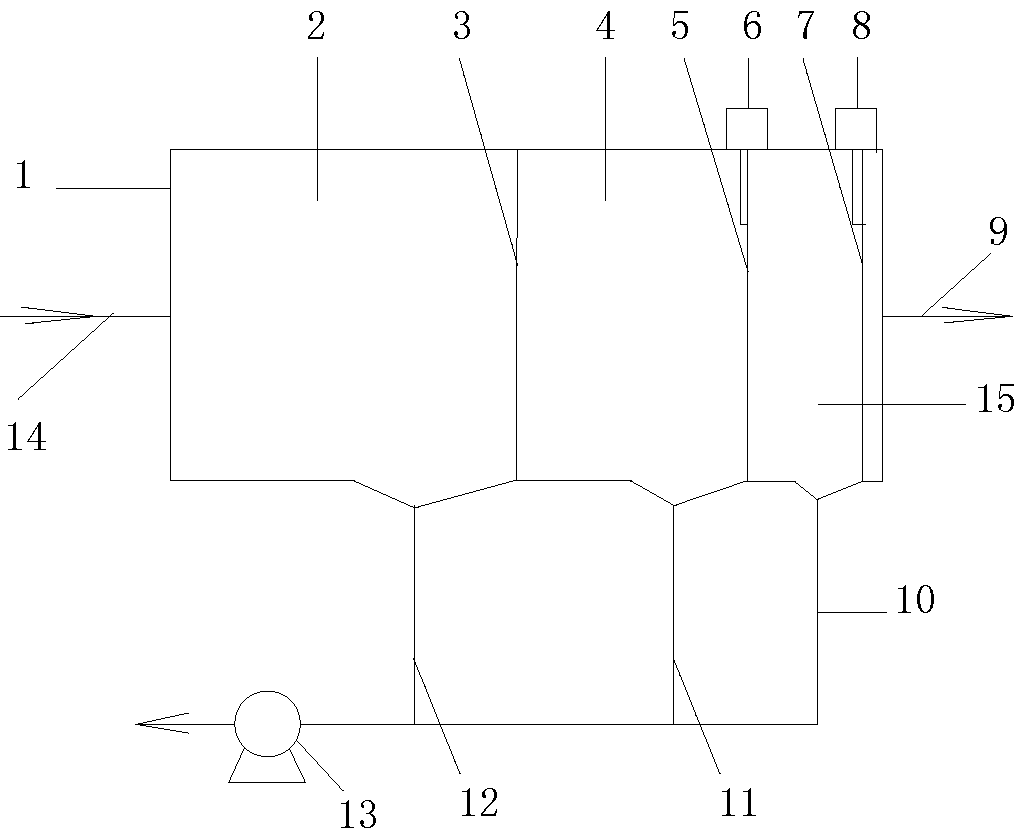

1.高浊度制浆废水超声处理设备，包括槽体，其特征在于，槽体(1)内经垂直向上的第一栅网(3)、第二栅网(5)和滤布栅网(7)将槽体内隔置成第一次制浆废水处理槽(2)、第二次制浆废水处理槽(4)和第三次制浆废水处理槽(15);槽体两端分别设有进水口(14)和出水口(9)，进水口(14)和第一次制浆废水处理槽(2)相连通，出水口和第三次制浆废水处理槽(15)相连通;第二栅网(5)的上部装有第一超声波发生器组(6)，滤布栅网(7)的上部装有第二超声波发生器组(8);第一次制浆废水处理槽(2)的下部、第二次制浆废水处理槽(4)的下部、第三次制浆废水处理槽(15)下部的污泥沉淀凹槽经管道与排污泥泵(13)相连通。
2.根据权利要求1所述的高浊度制浆废水超声处理设备，其特征在于，所述的第一栅网(3)的网孔直径≤5mm，第二栅网(5)的网孔为10-50目的格孔，滤布栅网(7)为200-300目的滤布。
3.根据权利要求1所述的高浊度制浆废水超声处理设备，其特征在于，所述第一栅网(3)与第二栅网(5)的间距大于第二栅网(5)与滤布栅网(7)的间距。
4.根据权利要求1所述的高浊度制浆废水超声处理设备，其特征在于，所述的第一超声波发生器组(6)和第二超声波发生器组(8)均由三个超声波发生器构成。
5.根据权利要求1所述的高浊度制浆废水超声处理设备，其特征在于，所述的槽体为上部开口的长方形腔体。
说明书
高浊度制浆废水超声处理设备
技术领域
本实用新型涉及废水处理，特别是一种高浊度制浆废水超声处理设备。
背景技术
在木片制浆工艺中会产生大量废水，废水中的COD和悬浮物含量高,则生物处理的时间较长,絮凝药剂处理的用药量增加,如果能有效的滤除废水中的固体悬浮物,则能在原有处理水平上提高废水的处理能力和速度,节约废水处理费用。
目前通常采用栅网过滤废水，由于木片制浆废水中固体悬浮物质量较轻，浊度高及COD含量高等，体积较小的物质会粘附堆积到栅网的细小孔道，进而堵塞滤孔，使废水过滤速度变慢，这样不能有效滤除悬浮物，降低废水处理效率。
现虽有一种涂料废水过滤装置(公告号：CN 204337909 U)，该实用新型设定多个卡槽，卡槽中均设置一张铝板，每块铝板上都均匀的设有空洞铝板上的孔洞大小沿着长方体沉淀槽的长边方向从左往右逐渐减小,相邻两块铝板之间的距离沿着长方体沉淀槽的长边方向从左往右逐渐减小。本实用新型结构简单合理,过滤效果好,不容易堵塞,且不需要拿出来清洗,劳动强度小,非常适合对大容积长方体沉淀槽中的废水进行过滤处理。但在使用中存在：
1.处理的废水单一，高浊度带有黏性的制浆废水经该过滤装置处理，容易聚集堵塞铝板上的孔洞，进而影响处理效率;
2. 过滤后的污泥需人工操作清理，操作繁琐;
3. 过滤孔道较大，对于细小颗粒过滤处理能力有限。
因此，废水处理设备上的改进和创新是需要认真解决的技术问题。
实用新型内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种高浊度制浆废水超声处理设备，可有效解决固体小颗粒在孔道处的粘附堆积，提高过滤废水效率的问题。
本实用新型解决的技术方案是，包括槽体，槽体内经垂直向上的第一栅网、第二栅网和滤布栅网将槽体内隔置成第一次制浆废水处理槽、第二次制浆废水处理槽和第三次制浆废水处理槽，槽体两端分别设有进水口和出水口，进水口和第一次制浆废水处理槽相连通，出水口和第三次制浆废水处理槽相连通，第二栅网的上部装有第一超声波发生器组，滤布栅网的上部装有第二超声波发生器组，第一次制浆废水处理槽的下部、第二次制浆废水处理槽的下部、第三次制浆废水处理槽下部的污泥沉淀凹槽经管道与排污泥泵相连通。
本实用新型结构简单，新颖独特，安装使用方便，可有效用于对高浊度制浆废水超声过滤和污泥的处理，特别是依靠多层次多孔道栅网及超声技术，可有效解决固体小颗粒在孔道处的粘附堆积问题，提高过滤废水的效率，同时加入污泥抽吸泵，及时清理污泥，节能环保，有良好的经济和社会效益。
