申请日2016.04.07
公开(公告)日2016.08.17
IPC分类号C02F1/52; C02F1/24; C02F1/40
摘要

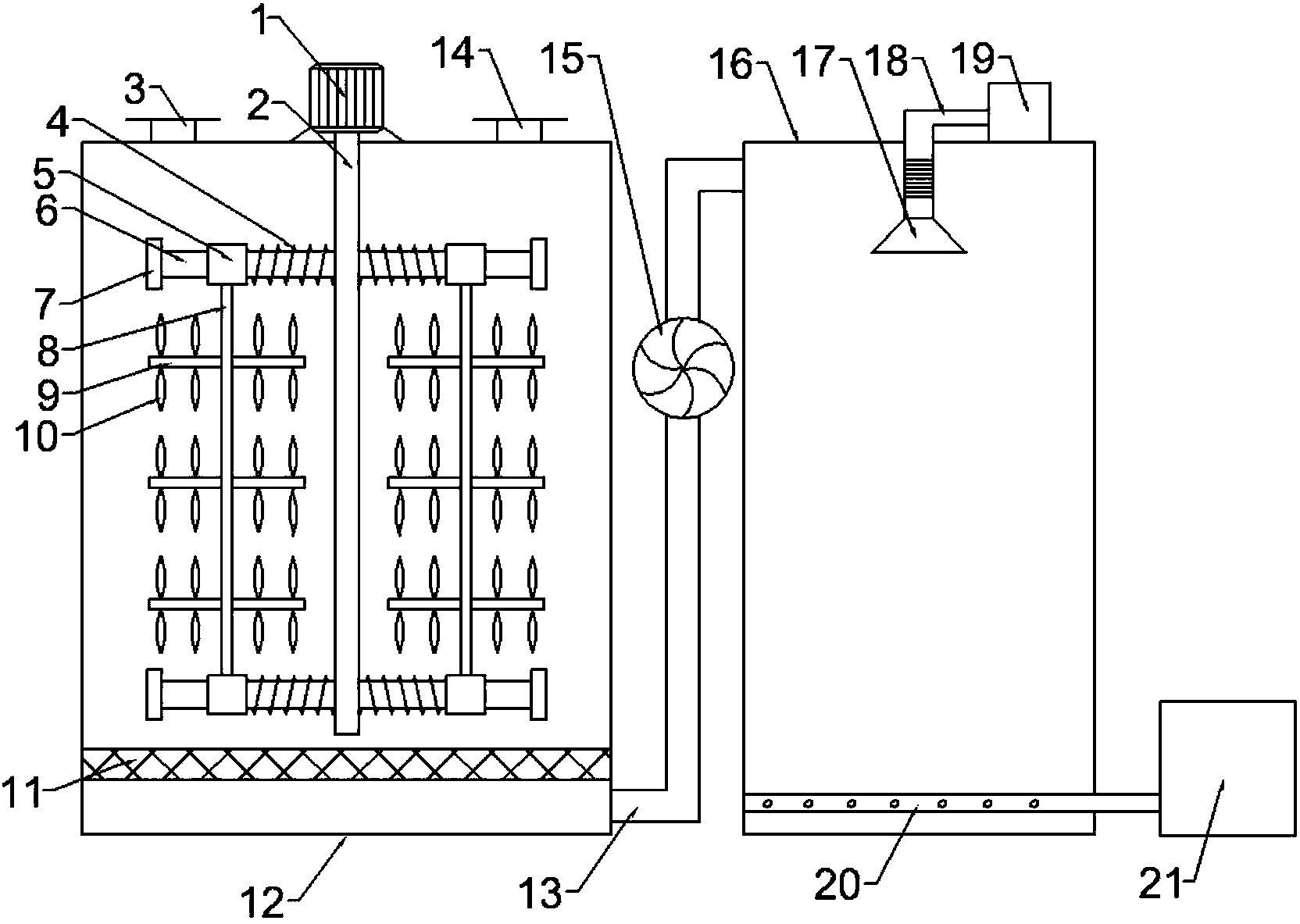

一种含油污水的高效处理装置，包括沉淀室，所述沉淀室内设有转轴，所述转轴顶端与位于沉淀室上方的电机相连接，所述转轴的上部和下部均对称设有两个安装杆，所述安装杆上套设有滑块，所述滑块与转轴之间通过弹簧相连接，所述弹簧套设在安装杆上，位于转轴同侧的滑块之间固定连接有移动杆，所述移动杆上均匀设有若干搅拌杆，所述搅拌杆上设有若干搅拌叶片，所述沉淀室下部设有拦截筛网;所述沉淀室底部通过管道与气浮室相连通，所述气浮室内底部设有曝气装置。本实用新型的有益效果是实现了污水与药剂的充分混合，提高了污水的絮凝效果;且利用曝气装置将污水中含有的原油带到上层，再利用吸油罩实现分离。
权利要求书
1.一种含油污水的高效处理装置，包括沉淀室，其特征在于，所述沉淀室内设有转轴，所述转轴顶端与位于沉淀室上方的电机相连接，所述转轴的上部和下部均对称设有两个安装杆，所述安装杆上套设有滑块，所述滑块与转轴之间通过弹簧相连接，所述弹簧套设在安装杆上，位于转轴同侧的滑块之间固定连接有移动杆，所述移动杆上均匀设有若干搅拌杆，所述搅拌杆上设有若干搅拌叶片，所述沉淀室下部设有拦截筛网;所述沉淀室底部通过管道与气浮室相连通，所述气浮室内底部设有曝气装置，所述曝气装置包括外环气管、内环气管和连接气管，所述外环气管和内环气管通过连接气管相连通，所述外环气管、内环气管和连接气管上均匀开设有若干出气孔，所述曝气装置通过进气管与鼓风机相连接，所述气浮室上部设有吸油罩，所述吸油罩通过软管与抽油泵相连接。
2.根据权利要求1所述的一种含油污水的高效处理装置，其特征在于，所述沉淀室的顶部设有污水进口。
3.根据权利要求1或2所述的一种含油污水的高效处理装置，其特征在于，所述沉淀室的顶部还设有加药口。
4.根据权利要求1所述的一种含油污水的高效处理装置，其特征在于，所述安装杆远离转轴的一端设有限位挡块。
5.根据权利要求1所述的一种含油污水的高效处理装置，其特征在于，所述管道上设置有水泵。
6.根据权利要求1所述的一种含油污水的高效处理装置，其特征在于，所述吸油罩为塑料材料制成。
说明书
一种含油污水的高效处理装置
技术领域
本实用新型涉及含油污水技术领域，具体涉及一种含油污水的高效处理装置。
背景技术
油田污水主要包括原油脱出水(又名油田采出水)、钻井污水及站内其它类型的含油污水。油田污水的处理依据油田生产、环境等因素可以有多种方式。当油田需要注水时，油田污水经处理后回注地层，此时要对水中的悬浮物、油等多项指标进行严格控制，防止其对地层产生伤害。如果是作为蒸汽发生器或锅炉的给水，则要严格控制水中的钙、镁等易结垢的离子含量、总矿化度以及水中的油含量等。如果处理后排放，则根据当地环境要求，将污水处理到排放标准。
油田污水中含有较多的可利用原油以及较多的额杂质，因此含油污水的处理也较为困难，迫切需要一种处理高效的含油污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种含油污水的高效处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种含油污水的高效处理装置，包括沉淀室，所述沉淀室内设有转轴，所述转轴顶端与位于沉淀室上方的电机相连接，所述转轴的上部和下部均对称设有两个安装杆，所述安装杆上套设有滑块，所述滑块与转轴之间通过弹簧相连接，所述弹簧套设在安装杆上，位于转轴同侧的滑块之间固定连接有移动杆，所述移动杆上均匀设有若干搅拌杆，所述搅拌杆上设有若干搅拌叶片，所述沉淀室下部设有拦截筛网;所述沉淀室底部通过管道与气浮室相连通，所述气浮室内底部设有曝气装置，所述曝气装置包括外环气管、内环气管和连接气管，所述外环气管和内环气管通过连接气管相连通，所述外环气管、内环气管和连接气管上均匀开设有若干出气孔，所述曝气装置通过进气管与鼓风机相连接，所述气浮室上部设有吸油罩，所述吸油罩通过软管与抽油泵相连接。
作为本实用新型进一步的效果：所述沉淀室的顶部设有污水进口。
作为本实用新型再进一步的效果：所述沉淀室的顶部还设有加药口。
作为本实用新型再进一步的效果：所述安装杆远离转轴的一端设有限位挡块。
作为本实用新型再进一步的效果：所述管道上设置有水泵。
作为本实用新型再进一步的效果：所述吸油罩为塑料材料制成。
本实用新型的有益效果是实现了污水与药剂的充分混合，提高了污水的絮凝效果;且利用曝气装置将污水中含有的原油带到上层，再利用吸油罩实现分离。
