申请日2016.04.14
公开(公告)日2016.06.29
IPC分类号G05B19/048
摘要
本发明公开了一种全流程管理分散式农村污水处理设施的远程监管方法，污水处理设施采集的数据通过无线通讯网络实时传送至监控管理服务器，监控管理服务器将采集的数据信息进行存储和处理，并将分析结果传输至远程操作设备，用户通过远程操作设备的平台实时调整污水处理设施的运行参数，调整数据通过无线通讯网络传回至污水处理设施，对现场设备运行状态监察仪和数据采集仪进行调整，实现对污水处理设施的分布式管理。本发明不仅可以根据污水处理设施的管理需求设计不同的功能，而且可以实现全流程管理，实现对工程项目全生命周期环节全覆盖监管。
权利要求书
1.一种全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：污水处理设施采集的数据通过无线通讯网络实时传送至监控管理服务器，监控管理服务器将采集的数据信息进行存储和处理，并将分析结果传输至远程操作设备，用户通过远程操作设备的平台实时调整污水处理设施的运行参数，调整数据通过无线通讯网络传回至污水处理设施，对现场设备运行状态监察仪和数据采集仪进行调整。
2.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：所述的现场设备运行状态监察仪包括现场摄像头、设备保护器和工艺控制器，所述的现场摄像头用于监视污水设施，所述的工艺控制器用于控制水泵和风机的开启关闭。
3.根据权利要求2所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：所述的工艺控制器包括模拟量传感器、变送器、模数转换器及ARM处理器，各模拟量传感器将模拟信号送至变送器，使之放大变成标准信号，然后由多路开关逐一送至模数转换器，将模拟信号转换成数字信号，再由ARM处理器进行数据采集、数据处理和显示。
4.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：所采集的数据包括实时监控画面，水泵或者风机的运行状态，污水进水和出水流量，COD浓度，BOD浓度，pH值以及氨氮浓度。
5.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：所述的无线通讯网络采用GPRS与Internet网络系统。
6.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：无线通讯网络将数据发送至监控管理服务器后，内部网络通过Web浏览器查看切换各个控制点设备状态，外部网络通过防火墙VPN技术在得到授权后进行系统访问与管理。
7.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：所述远程操作设备包括移动设备和远程计算机。
8.根据权利要求1或7所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：远程操作设备上设有报警程序，监控管理服务器将分析结果与设定值对比并控制是否启动报警程序。
9.根据权利要求1所述的全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：监控管理服务器设有网络扩展接口，监控管理服务器通过网络扩展接口和新增处理设施的控制模块连接。
说明书
一种全流程管理分散式农村污水处理设施的远程监管方法
技术领域
本发明涉及一种污水处理设施远程监管方法，是基于分散式农村污水处理设施全流程管理和不同管理层次需求而建立的全流程管理分散式农村污水处理设施的远程监管方法。
技术背景
目前我国多采用集中式污水处理厂进行城镇污水处理，而农村地区因为住宅分散、相邻村庄之间距离较远等特点，从经济性角度来说不适于集中收集、处置农村污水。为此，很多农村地区建设了小型污水处理设施，以村庄为单位进行污水收集和处理，如何有效管理这些分散式污水处理设施成为农村水环境治理的重要内容。因此，需要开发一种为分散式农村污水处理设施日常运行、管理和维护等提供服务的远程监管系统来解决上述问题。
发明内容
本发明的目的在于保障现有分散式农村污水处理设施稳定运行和水质达标，提供一种全流程管理分散式农村污水处理设施的远程监管方法。
为实现上述目的，本发明提出以下技术方案：

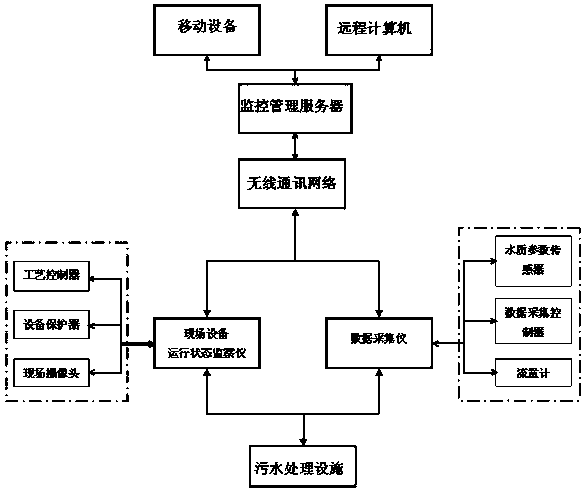

一种全流程管理分散式农村污水处理设施的远程监管方法，其特征在于：污水处理设施采集的数据通过无线通讯网络实时传送至监控管理服务器，监控管理服务器将采集的数据信息进行存储和处理，并将分析结果传输至远程操作设备，用户通过远程操作设备的平台实时调整污水处理设施的运行参数，调整数据通过无线通讯网络传回至污水处理设施，对现场设备运行状态监察仪和数据采集仪进行调整，实现对污水处理设施的分布式管理。
作为改进，所述的现场设备运行状态监察仪包括现场摄像头、设备保护器和工艺控制器，所述的现场摄像头用于监视污水设施，所述的工艺控制器用于控制水泵和风机的开启关闭。
作为改进，所述的工艺控制器包括模拟量传感器、变送器、模数转换器及ARM处理器，各模拟量传感器将模拟信号送至变送器，使之放大变成标准信号，然后由多路开关逐一送至模数转换器，将模拟信号转换成数字信号，再由ARM处理器进行数据采集、数据处理和显示，从而实现数据采集。
作为改进，所采集的数据包括实时监控画面，水泵或者风机的运行状态，污水进水和出水流量，COD浓度，BOD浓度，pH值以及氨氮浓度。
作为改进，所述的无线通讯网络采用GPRS与Internet网络系统。
作为改进，无线通讯网络将数据发送至监控管理服务器后，内部网络通过Web浏览器查看切换各个控制点设备状态，外部网络通过防火墙VPN技术在得到授权后进行系统访问与管理。
作为改进，所述远程操作设备包括移动设备和远程计算机。
作为改进，远程操作设备上设有报警程序，监控管理服务器将分析结果与设定值对比并控制是否启动报警程序。
作为改进，监控管理服务器设有网络扩展接口，监控管理服务器通过网络扩展接口和新增处理设施的控制模块连接。本发明提供了网络扩展接口，用户可以根据需要新增模块，新增模块可直接通过网络接进本系统，减少后续费用，网络端口方便用户对监控信息的及时查询。
本发明的有益效果在于：
一、用户可以在终端(远程操作设备或监控管理服务器)进行相应的阈值设置，当某参数数值或某开关触发设置时，可按预先设定的方式(如短信、邮件等方式)通知相关人员。
二、本发明实现了对分散式污水处理设施的远程实时监控，不仅可以实时监测设施运行状态和参数，而且具有数据处理与辅助决策功能，可以根据故障信息对事故进行判断与处理，对重点或者敏感地区可以实现全时无死角监控，并可对监控视频和数据进行保存以备查询。
