申请日2016.04.15
公开(公告)日2016.11.23
IPC分类号C02F11/12; C02F11/14
摘要
本实用新型公开了一种活性炭化处理酸析污泥脱水系统,包括收集池、一级提升泵、酸化池、二级提升泵、压泥机;所述的收集池的低位出口通过管道与一级提升泵的进口连通,一级提升泵的出口通过管道与酸化池位于顶部的进口连通,酸化池的低位出口通过管道与二级提升泵的进口连通,二级提升泵的出口通过管道与压泥机的进口连通。由于本实用新型在完成酸析反应后废水投加5%的活性炭溶液,曝气混合后,实现改变酸析后膜杂的析出状态,使其具备进入压泥机进水标准,通过压泥机的作用实现快速脱水,其污泥的含水量可以降到60%,可直接袋装转移。
权利要求书
1.一种活性炭化处理酸析污泥脱水系统,其特征在于:包括收集池、一级提升泵、酸化池、二级提升泵、压泥机;所述的收集池的低位出口通过管道与一级提升泵的进口连通,一级提升泵的出口通过管道与酸化池位于顶部的进口连通,酸化池的低位出口通过管道与二级提升泵的进口连通,二级提升泵的出口通过管道与压泥机的进口连通,压泥机的出水口通过管道与收集槽连通,将水排入收集槽内。
2.根据权利要求1所述的活性炭化处理酸析污泥脱水系统,其特征在于:所述的酸化池顶部开设有碳粉注入口。
3.根据权利要求1所述的活性炭化处理酸析污泥脱水系统,其特征在于:所述的收集池的顶部开设有废水注入口。
说明书
活性炭化处理酸析污泥脱水系统
技术领域
本实用新型涉及一种废水处理设备,特别是涉及一种活性炭化处理酸析污泥脱水系统。
背景技术
如图1所示,常规显影脱膜废水系统包括收集池1'、提升泵2'和间歇式酸洗处理槽3';所述的收集池1'、提升泵2'和间歇式酸洗处理槽3'依次通过管道连接,这种常规显影脱膜废水采用酸析反应来实现去除COD的基本原理进行环保处理,但酸析出来的有机膜杂呈块状且含水率达90%以上,有很强粘性,需人工的打捞晾干方式后进行转移处理,整个系统处理需较长的反应时间及设备布置空间(需要加大的酸析池),因此在实际环保处理承担较大的处置成本。
发明内容
本实用新型的目的在于提供一种活性炭化处理酸析污泥脱水系统。
为实现上述目的,本实用新型的技术解决方案是:

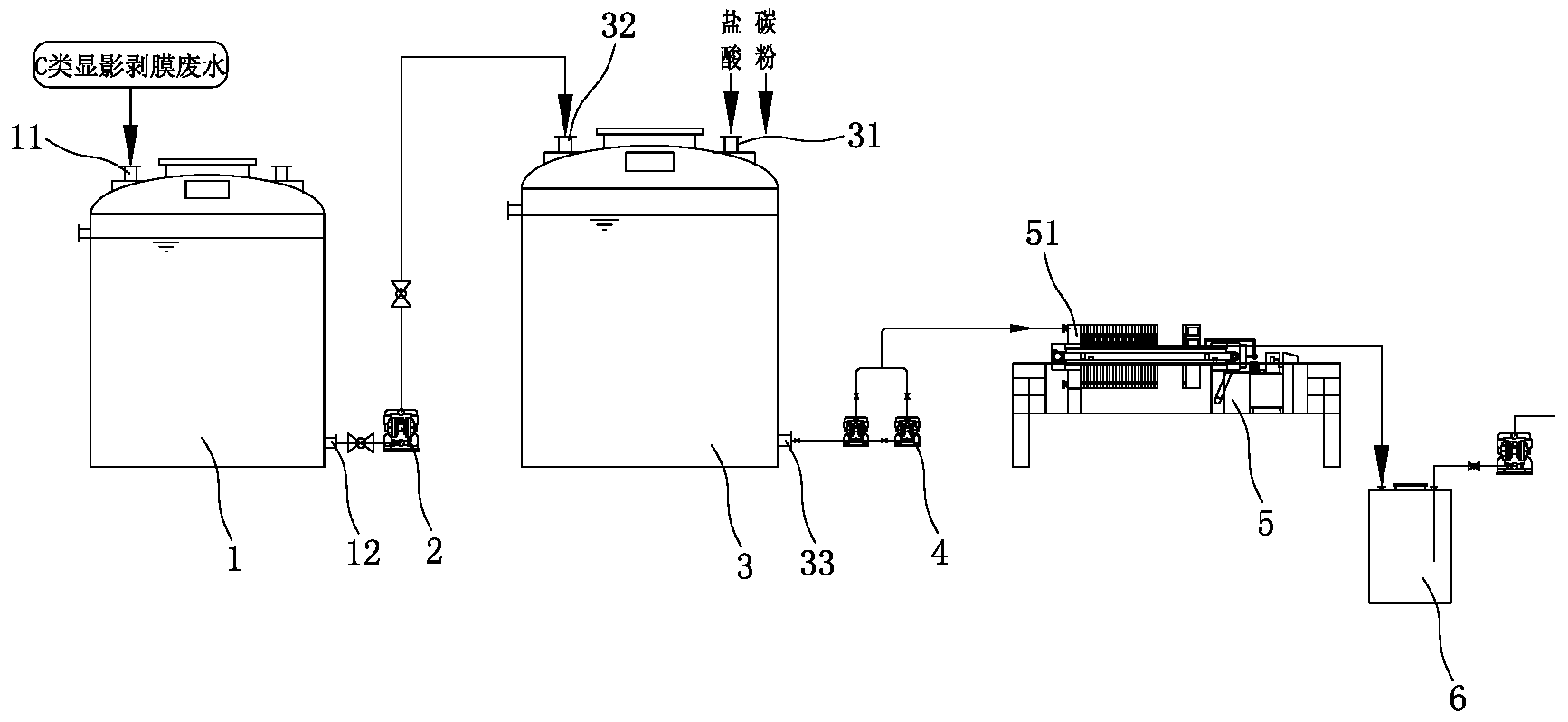

本实用新型是一种活性炭化处理酸析污泥脱水系统,包括收集池、一级提升泵、酸化池、二级提升泵、压泥机;所述的收集池的低位出口通过管道与一级提升泵的进口连通,一级提升泵的出口通过管道与酸化池位于顶部的进口连通,酸化池的低位出口通过管道与二级提升泵的进口连通,二级提升泵的出口通过管道与压泥机的进口连通,压泥机的出水口通过管道与收集槽连通,将水排入收集槽内。
所述的酸化池顶部开设有碳粉注入口。
所述的收集池的顶部开设有废水注入口。
采用上述方案后,由于本实用新型包括收集池、一级提升泵、酸化池、二级提升泵、压泥机,在完成酸析反应后废水投加5%的活性炭溶液,曝气混合后,实现改变酸析后膜杂的析出状态,使其具备进入压泥机进水标准,通过压泥机的作用实现快速脱水,其污泥的含水量可以降到60%,可直接袋装转移,克服了常规工艺存在的结块、含水率高、粘性高等缺点。
