申请日2016.04.15
公开(公告)日2016.09.07
IPC分类号C02F9/04
摘要
本实用新型公开一种密闭式污水处理装置，污水密闭处理箱的顶部设置污水进入筒，污水进入筒上安装污水进入斗，污水进入斗上安装顶盖，搅拌轴安装在污水密闭处理箱内，搅拌轴的右端安装驱动电机，搅拌叶片安装在搅拌轴上，排水管设置在污水密闭处理箱右侧的底部，净化剂添加筒通过支架固定安装在污水密闭处理箱的左侧，净化剂添加筒通过添加管与污水密闭处理箱连通，活塞安装在净化剂添加筒内，活塞杆安装在活塞上，密封板通过活动铰安装在污水进入筒内的底部，密封塞安装在密封板上，密封板的左侧设置软铁，电磁铁芯设置在软铁的正上方，电磁铁芯固定安装在污水密闭处理箱右侧的顶部。本实用新型其设计科学合理，结构简单，使用方便。
权利要求书
1.一种密闭式污水处理装置，其特征在于：结构包括：污水密闭处理箱、污水进入筒、污水进入斗、顶盖、滤网板、密封板、软铁、电磁铁芯、密封塞、净化剂添加筒、活塞杆、活塞、添加阀门、添加管、支架、活动铰、拉环、电磁线圈、开关、线路、电源、搅拌轴、驱动电机、排水管、排水阀门、搅拌叶片，所述的污水密闭处理箱的顶部设置污水进入筒，污水进入筒上安装污水进入斗，污水进入斗上安装顶盖，所述的搅拌轴安装在污水密闭处理箱内，搅拌轴的右端安装驱动电机，搅拌叶片安装在搅拌轴上，所述的排水管设置在污水密闭处理箱右侧的底部，所述的净化剂添加筒通过支架固定安装在污水密闭处理箱的左侧，净化剂添加筒通过添加管与污水密闭处理箱连通，所述的活塞安装在净化剂添加筒内，活塞杆安装在活塞上，所述的密封板通过活动铰安装在污水进入筒内的底部，密封塞安装在密封板上，密封板的左侧设置软铁，所述的电磁铁芯设置在软铁的正上方，电磁铁芯固定安装在污水密闭处理箱右侧的顶部。
2.根据权利要求1所述的一种密闭式污水处理装置，其特征在于：所述的添加阀门安装在净化剂添加筒的底部，所述的污水进入筒内安装滤网板，滤网板的左端设置拉环，所述的排水阀门安装在排水管上。
3.根据权利要求1所述的一种密闭式污水处理装置，其特征在于：所述的电磁线圈缠绕在电磁铁芯上，电磁线圈通过线路与电源连接，所述的开关串联在线路上。
说明书
一种密闭式污水处理装置
技术领域：
本实用新型涉及一种密闭式污水处理装置，属于污水处理技术领域。
背景技术：
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水 中含氮、磷、硫多，致病细菌多。随着人们生活水平的提高，生活污水排放越来越严重。现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低，且污水处理过程中异味散发。
实用新型内容：
本实用新型要解决的技术问题是提供一种密闭式污水处理装置其设计科学合理，结构简单，使用方便。

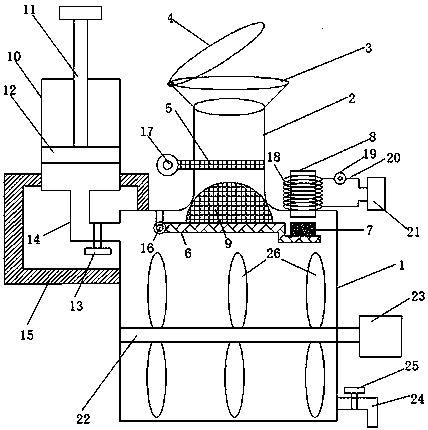

一种密闭式污水处理装置，其结构包括：污水密闭处理箱、污水进入筒、污水进入斗、顶盖、滤网板、密封板、软铁、电磁铁芯、密封塞、净化剂添加筒、活塞杆、活塞、添加阀门、添加管、支架、活动铰、拉环、电磁线圈、开关、线路、电源、搅拌轴、驱动电机、排水管、排水阀门、搅拌叶片，所述的污水密闭处理箱的顶部设置污水进入筒，污水进入筒上安装污水进入斗，污水进入斗上安装顶盖，所述的搅拌轴安装在污水密闭处理箱内，搅拌轴的右端安装驱动电机，搅拌叶片安装在搅拌轴上，所述的排水管设置在污水密闭处理箱右侧的底部，所述的净化剂添加筒通过支架固定安装在污水密闭处理箱的左侧，净化剂添加筒通过添加管与污水密闭处理箱连通，所述的活塞安装在净化剂添加筒内，活塞杆安装在活塞上，所述的密封板通过活动铰安装在污水进入筒内的底部，密封塞安装在密封板上，密封板的左侧设置软铁，所述的电磁铁芯设置在软铁的正上方，电磁铁芯固定安装在污水密闭处理箱右侧的顶部。
进一步，所述的添加阀门安装在净化剂添加筒的底部，所述的污水进入筒内安装滤网板，滤网板的左端设置拉环，所述的排水阀门安装在排水管上。
进一步，所述的电磁线圈缠绕在电磁铁芯上，电磁线圈通过线路与电源连接，所述的开关串联在线路上。
本实用新型的有益效果：本实用新型其设计科学合理，结构简单，使用方便。
