申请日2016.05.23
公开(公告)日2016.10.12
IPC分类号C02F9/10; C02F103/16; C02F101/18; C02F101/20; C02F101/22
摘要
本实用新型公开了一种性能稳定的电镀废水回用设备，包括废水清洗箱、排污室和电动机，所述废水清洗箱左侧安装有进水管，且进水管表面安装有防护管，所述废水清洗箱内安装有催化微电解加热管，所述废水清洗箱上侧安装有DTCR重金属离子捕集剂装置，所述排污室右侧下方安装有排污管。与现有技术相比，本实用新型的有益效果是：该电镀废水回用设备通过电动机带动催化微电解加热管转动，催化微电解加热管对废水加热催化电解，能够将大幅度降低废水内的COD、色度，同时脱除重金属、六价铬、将一定比例的氰化物清理掉，通过DTCR重金属离子捕集剂装置加入重金属离子捕集剂，DTCR与废水中重金属离子形成一种大分子的螯合物。

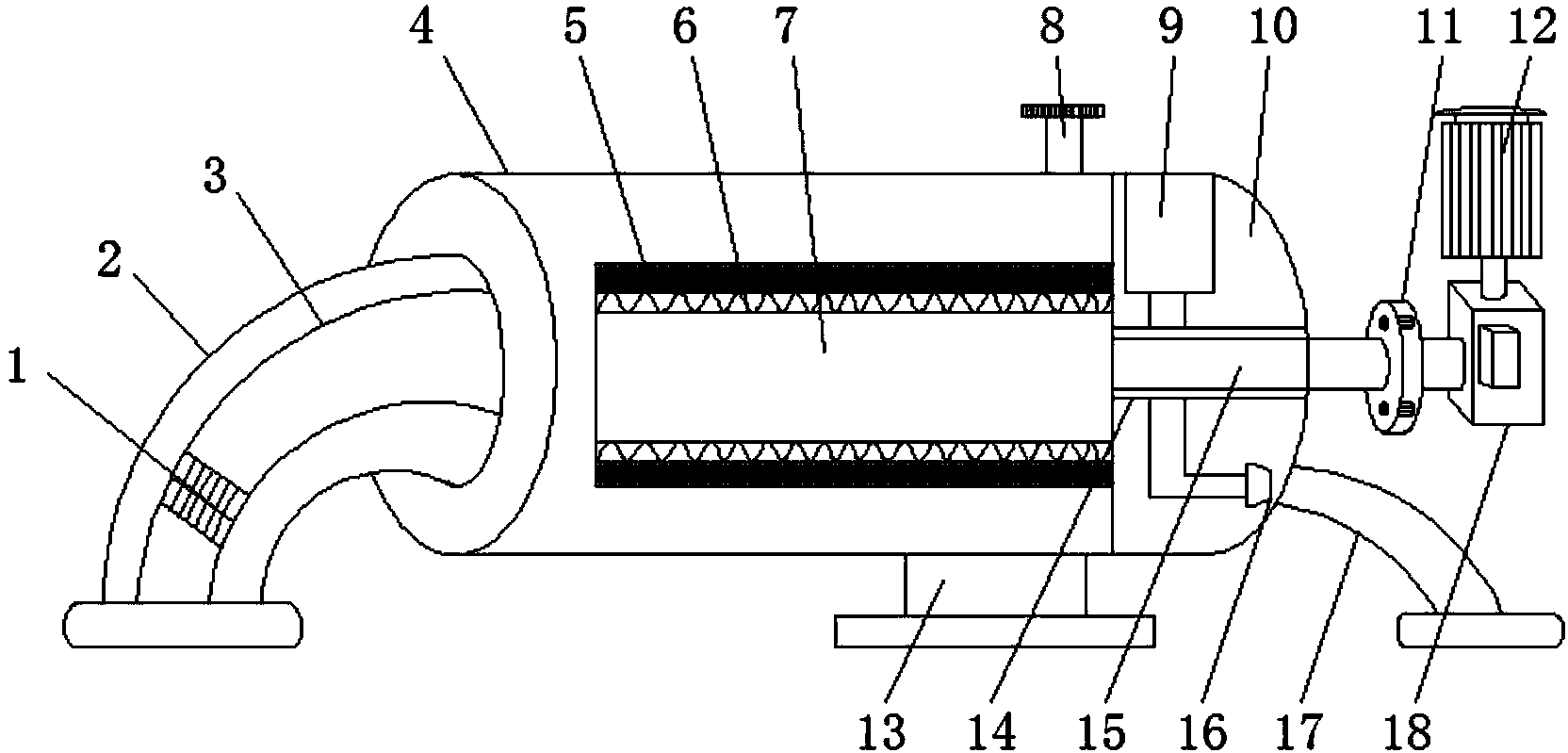

摘要附图
权利要求书
1.一种性能稳定的电镀废水回用设备，包括废水清洗箱(4)、排污室(10)和电动机(12)，其特征在于：所述废水清洗箱(4)左侧安装有进水管(3)，且进水管(3)表面安装有防护管(2)，所述废水清洗箱(4)内安装有催化微电解加热管(7)，且催化微电解加热管(7)下侧安装有出水管(13)，所述废水清洗箱(4)上侧安装有DTCR重金属离子捕集剂装置(8)，所述排污室(10)右侧下方安装有排污管(17)，且排污管(17)上侧安装有转轴(15)，所述电动机(12)下侧安装有换向器(18)，且换向器(18)左侧安装有啮合器(11)，所述换向器(18)通过转轴(15)与废水清洗箱(4)相连，所述废水清洗箱(4)表面安装有压差控制器(19)，且压差控制器(19)上侧安装有控制管路(20)，所述废水清洗箱(4)表面安装有电源开关(21)，且电源开关(21)右侧安装有冲压调节旋钮(22)。
2.根据权利要求1所述的一种性能稳定的电镀废水回用设备，其特征在于：所述进水管(3)内安装有异物过滤网(1)。
3.根据权利要求1所述的一种性能稳定的电镀废水回用设备，其特征在于：所述催化微电解加热管(7)内安装有毛刷(6)，且毛刷(6)上侧安装有高透滤芯(5)。
4.根据权利要求1所述的一种性能稳定的电镀废水回用设备，其特征在于：所述排污室(10)内安装有冲压器(9)，且冲压器(9)下侧安装有冲压头(16)。
5.根据权利要求1所述的一种性能稳定的电镀废水回用设备，其特征在于：所述转轴(15)表面安装有耐腐蚀层(14)。
说明书
一种性能稳定的电镀废水回用设备
技术领域
本实用新型涉及环保设备技术领域，尤指一种性能稳定的电镀废水回用设备。
背景技术
电镀废水的来源一般为:(1)镀件清洗水;(2)废电镀液;(3)其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的"跑、冒、滴、漏"的各种槽液和排水;(4)设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质，现有的电镀废水回用设备结构较为笨重，设计不够合理且回收利用效果不是很突出。
实用新型内容
本实用新型的目的在于提供一种性能稳定的电镀废水回用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种性能稳定的电镀废水回用设备，包括废水清洗箱、排污室和电动机，所述废水清洗箱左侧安装有进水管，且进水管表面安装有防护管，所述废水清洗箱内安装有催化微电解加热管，且催化微电解加热管下侧安装有出水管，所述废水清洗箱上侧安装有DTCR重金属离子捕集剂装置，所述排污室右侧下方安装有排污管，且排污管上侧安装有转轴，所述电动机下侧安装有换向器,左侧安装有啮合器，通过转轴与废水清洗箱相连，所述废水清洗箱表面安装有压差控制器，且压差控制器上侧安装有控制管路，所述废水清洗箱表面安装有电源开关，且电源开关右侧安装有冲压调节旋钮。
优选的，所述进水管内安装有异物过滤网。
优选的，所述催化微电解加热管内安装有毛刷，且毛刷上侧安装有高透滤芯。
优选的，所述排污室内安装有冲压器，且冲压器下侧安装有冲压头。
优选的，所述转轴表面安装有耐腐蚀层。
与现有技术相比，本实用新型的有益效果是：通过电动机和催化微电解加热管的协调工作，废水被进水管内的异物过滤网过滤掉较大的杂物后进入废水清洗箱内，电动机带动催化微电解加热管转动，通过催化微电解加热管对废水加热催化电解，能够将大幅度降低废水内的COD、色度，同时脱除重金属、六价铬、将一定比例的氰化物清理掉，通过DTCR重金属离子捕集剂装置加入重金属离子捕集剂，DTCR与废水中重金属离子形成一种大分子的螯合物，然后经过絮凝，降低了废水中的重金属离子，避免了过高的重金属离子废水直接排放污染环境，同时絮凝后的大分子的螯合物经过深化处理可以进行回收再利用，催化微电解加热管上安装的毛刷和高透滤芯，能够将废水内絮凝后的大分子的螯合物有效的清理掉，进一步保证了清洗的效率，提高了设备的清洗效率，通过排污室内安装的冲压器和冲压头，能够将絮凝后的大分子的螯合物从排污管内冲出管道之外，避免了排污管长时间工作之后产生堵塞现象，有利于设备稳定的工作。
