申请日2016.04.25
公开(公告)日2016.10.05
IPC分类号C02F9/14
摘要
本实用新型涉及废水处理技术领域，具体涉及一种含甲醛、甲醇废水的一体化深度处理装置。所述处理装置包括沿污水流动方向依次设置的调节池、芬顿氧化池、中和池、水解酸化池、一级接触氧化池、一级沉淀池、臭氧氧化池、二级接触氧化池、混凝‑絮凝反应池、二级沉淀池、中间水池、活性炭过滤器和清水池，还包括储存一级沉淀池和二级沉淀池所排污泥的污泥池。本装置运行费用低、系统运行安全可靠、能够保证出水水质稳定达标排放。
权利要求书

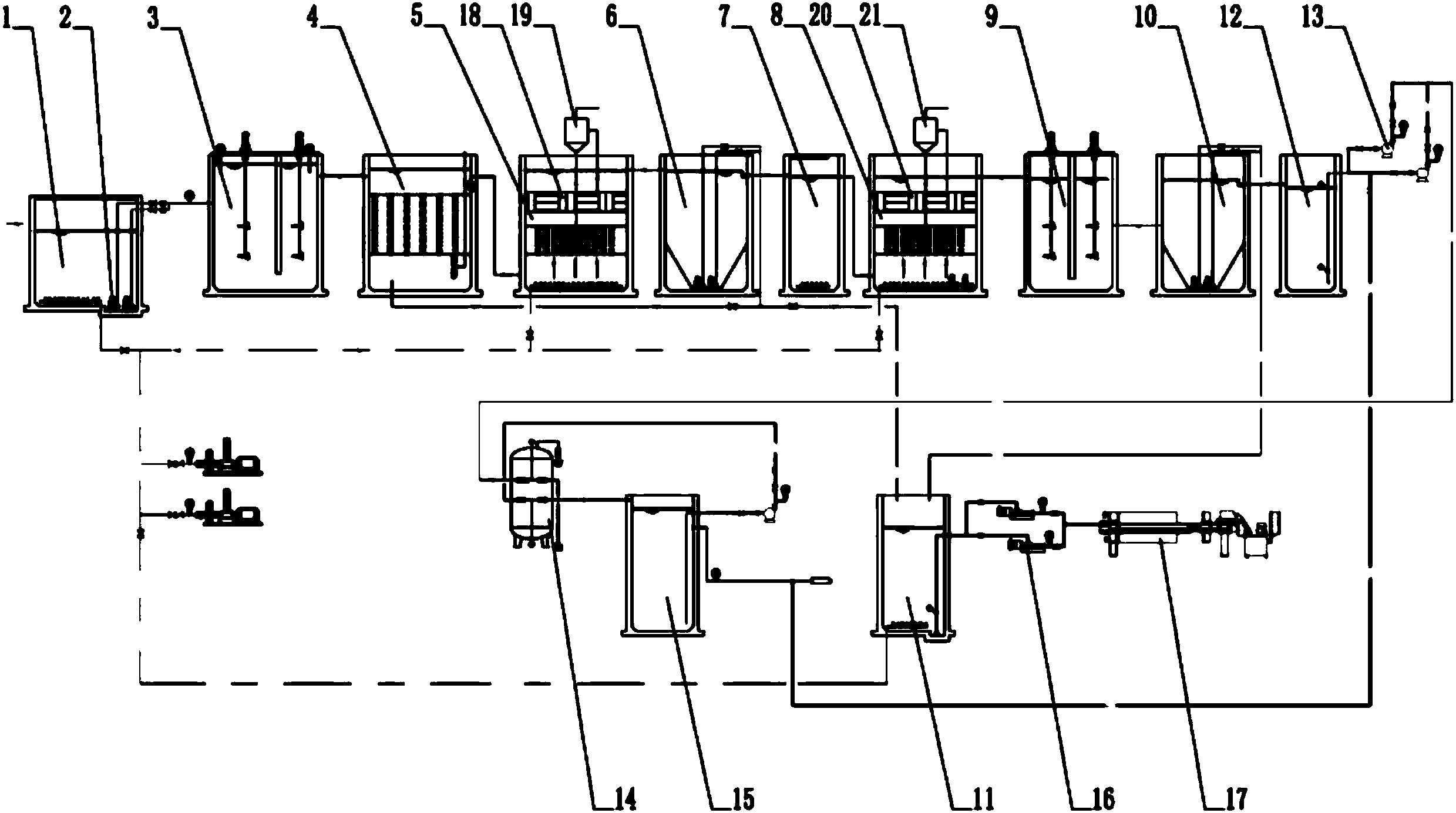

1.含甲醛、甲醇废水的一体化深度处理装置，其特征在于：沿污水流动方向依次包括调节池(1)、芬顿氧化池(3)、中和池、水解酸化池(4)、一级接触氧化池(5)、一级沉淀池(6)、臭氧氧化池(7)、二级接触氧化池(8)、混凝-絮凝反应池(9)、二级沉淀池(10)、中间水池(12)、活性炭过滤器(14)和清水池(15)，还包括储存一级沉淀池(6)和二级沉淀池(10)所排污泥的污泥池(11)。
2.如权利要求1所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：所述一级接触氧化池(5)上部设置有一级固液分离器(18)和一级气液分离器(19)。
3.如权利要求1所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：所述二级接触氧化池(8)上部设置有二级固液分离器(20)和二级气液分离器(21)。
4.如权利要求1所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：所述调节池(1)设置有向所述芬顿氧化池(3)提升输送污水的提升泵(2)。
5.如权利要求1所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：所述中间水池(12)设置有向所述活性炭过滤器(14)提升输送污水的提升泵。
6.如权利要求1所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：还包括板框压滤机(17)，所述板框压滤机(17)与所述污泥池(11)之间设置有螺杆泵(16)。
7.如权利要求1至6任一项所述的含甲醛、甲醇废水的一体化深度处理装置，其特征在于：所述一级沉淀池(6)和二级沉淀池(10)均为平流式沉淀池。
说明书
含甲醛、甲醇废水的一体化深度处理装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种含甲醛、甲醇废水的一体化深度处理装置。
背景技术
甲醛作为一种重要的工业原料，广泛应用于油漆、涂料、医药和化工等领域。由于其具有较强的生物毒性，含甲醛废水的处理受到严格的监管，其废水处理技术的开发也受到业界的高度重视。
含甲醛、甲醇的污水主要来自甲醛装置、甲缩醛装置、三聚甲醛和醇醚燃料装置：
甲醛装置：来自烟气洗涤塔及空气洗涤塔，平均水量3m3/h，最大水量6m3/h，主要污染物为SS:200mg/l;
甲缩醛装置：主要来自甲缩醛反应塔塔底废水，废水成分二乙二醇50mg/L，甲醇100mg/L，甲醛200mg/L，二甲氧基甲烷20mg/L，聚三乙二醇20mg/L，甲酸100mg/L，磺酸10mg/L。平均水量3.9m3/h，最大水量4.8m3/h;
三聚甲醛装置：排放的含盐废水经含盐废水处理装置(蒸发结晶)除盐处理后废水排至污水处理站，至污水处理站的水质为：甲醛100mg/L，甲醇100mg/L，甲酸钠1000mg/L。平均水量4m3/h，最大水量4.8m3/h。
目前工业上含甲醛废水的处理方法主要有芬顿法、光催化氧化法、湿式氧化法、生物处理法和石灰法等，但这些方法存在以下技术问题：(1)系统运行不稳定，处理出水水质时常会出现不达标情况，不能稳定排放;(2)投药量大，反应条件苛刻，污水提升次数多，运行费用高;(3)设备要求高，运行不灵活，投资成本高。
实用新型内容
本实用新型所要解决的技术问题是提供一种运行费用低、系统运行安全可靠、能够保证出水水质稳定达标排放的含甲醛、甲醇废水的一体化深度处理装置。
为实现上述技术目的，本实用新型采用以下的技术方案：
含甲醛、甲醇废水的一体化深度处理装置，沿污水流动方向依次包括调节池、芬顿氧化池、中和池、水解酸化池、一级接触氧化池、一级沉淀池、臭氧氧化池、二级接触氧化池、混凝-絮凝反应池、二级沉淀池、中间水池、活性炭过滤器和清水池，还包括储存一级沉淀池和二级沉淀池所排污泥的污泥池。
作为优选，所述一级接触氧化池上部设置有一级固液分离器和一级气液分离器，废水从一级接触氧化池底部进入，接触氧化过程中气液固向上流动，经过一级固液分离器分离后，固液被部分分离内回流入池内，气体携带部分液体上升进入一级气液分离器，液体被分离后内回流入池内，通过液体在自重作用下产生的内回流提高氧化池内的接触反应效果，提高反应效率和处理深度，同时安全可靠、节能。
作为优选，所述二级接触氧化池上部设置有二级固液分离器和二级气液分离器，废水从二级接触氧化池底部进入，接触氧化过程中气液固向上流动，经过二级固液分离器分离后，固液被部分分离内回流入池内，气体携带部分液体上升进入二级气液分离器，液体被分离后内回流入池内;同样原理，通过液体在自重作用下产生的内回流提高氧化池内的接触反应效果，提高反应效率和处理深度，同时安全可靠、节能。
作为优选，所述一级沉淀池和二级沉淀池均为平流式沉淀池。
其中，所述调节池内设置有向所述芬顿氧化池提升输送污水的提升泵。所述中间水池内设置有向所述活性炭过滤器提升输送污水的提升泵。
另外，还包括板框压滤机，所述板框压滤机与所述污泥池之间设置有螺杆泵。
与现有技术相比，本实用新型具有至少以下有益效果：
(1)污水处理池采用半埋地钢砼结构，工艺流程简单，系统采用自流式设计，尽可能减少污水提升次数，操作方便，设备故障率低，运行成本低;
(2)装置设计考虑系统运行的灵活性，可50～110%负荷下正常运行，保证系统操作稳定、安全可靠、节能、连续、长周期运转;
(3)通过一级接触氧化池和二级接触氧化池的两次内回流，不仅利于提高池内的接触反应效率，利于废水的深度处理，而且靠液体自重实现回流，利于节约能源，降低运行费用;
(4)自动化程度高，出水水质稳定达标排放，投药量少，运行费用低(小于2元/吨污水)。
