申请日2016.04.25
公开(公告)日2016.07.20
IPC分类号C02F9/14
摘要

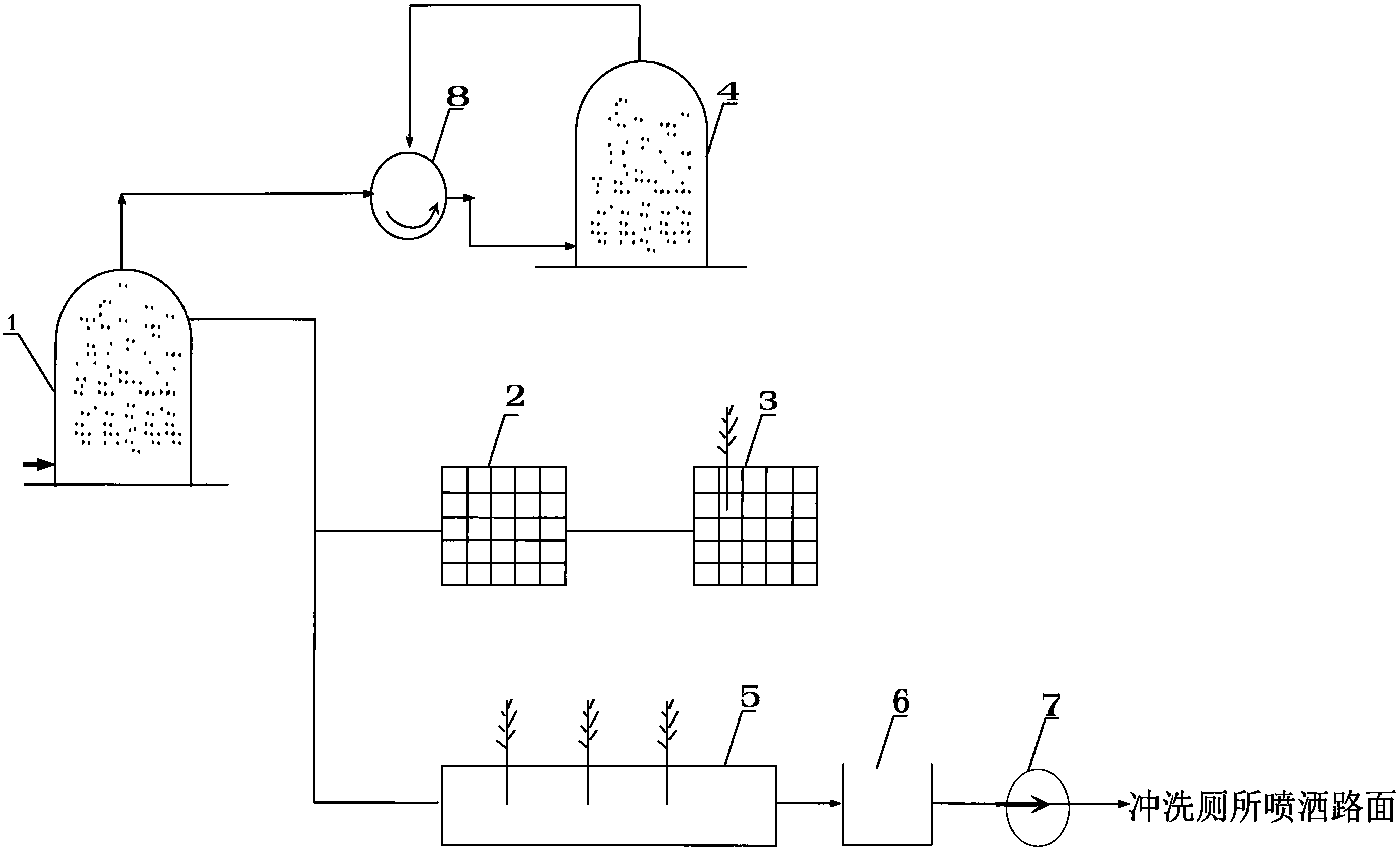

城市住宅小区生活污水处理负排放设施，包括厌氧好氧集成装置(1)和渗水道(2)、及绿化带(5)还有储存池(6)，其特征在于，收集的生活污水通过厌氧好氧集成装置(1)处理，生成生态水，生态水一是溢流到渗水道(2)流到渗水层(3)，二是分段分时间溢流到绿化带(5)，再溢流到储存池(6)，通过污水泵(7)送回用户，冲洗厕所，或喷洒路面，实现负排放。
权利要求书
1.城市住宅小区生活污水处理负排放设施，包括厌氧好氧集成装置(1)和渗水道(2)、及绿化带(5)还有储存池(6)，其特征在于，收集的生活污水通过厌氧好氧集成装置(1)处理，生成生态水，生态水一是通过渗水道(2)流到渗水层(3)，二是分段分时间溢流到各绿化带(5)，再溢流到储存池(6)，通过污水泵(7)送回用户，冲洗厕所，或喷洒路面，实现负排放。
2.根据权利要求1所述的城市住宅小区生活污水处理负排放设施，其特征在于，收集的生活污水通过厌氧好氧集成装置(1)处理，产生沼气，沼气经发电设备(8)发电，发电设备(8)排放废气即二氧化碳，二氧化碳送进产甲烷装置(4)，产生甲烷，甲烷气体输送到发电设备(8)发电，实现废气循环利用零排放。
说明书
城市住宅小区生活污水处理负排放设施
技术领域
本发明涉及一种污水处理设施，尤其是一种城市住宅小区生活污水处理负排放设施。
背景技术
当前生活污水处理普遍存在的问题：一是污染物不能完全去除，导致经济发展为治污让路;二是只有环境效益，且没有经济效益，致使排污水企业，被动治理污水;三是把污水里的资源当成污染物去除，如氮磷等营养物、养分(有机物)，而且是花钱买浪费资源。因此，设计一种能够使生活污水里的资源全部利用起来的设施，是目前急需解决的技术问题。
发明内容
本发明所要解决的技术问题是提供一种能够使生活污水里的资源全部利用起来的设施。
本发明解决其技术问题的技术方案是：
城市住宅小区生活污水处理负排放设施，包括厌氧好氧集成装置和渗水道及绿化带，还有储存池。在收集的生活污水通过厌氧好氧集成装置处理，生成生态水。生态水一是通过渗水道流到渗水层。二是分段分时间溢流到各绿化带，再溢流到储存池，储存池里的水通过污水泵送回用户，冲洗厕所，或喷洒路面，实现负排放。
渗水道、渗水层、是由渗水砖砌成，其中，渗水道由三层或四层渗水砖砌成，中间一层或两层渗水砖为花砖，花砖留的空隙为水道。渗水层由多层渗水砖砌成，中间为花砖，花砖留的空隙为储存室。每一棵树设有一个渗水层。这样，生活污水经厌氧好氧集成装置处理，生成生态水，生态水里的养分和部分水被植物吸收，促使花草树木生长旺盛，少生病虫灾，为住宅小区居民提供一个空气湿润清新，宜居、宜休闲观赏玩耍场所。同时，因生活污水经厌氧好氧集成装置处理后，再经渗水道、渗水层和浇灌绿化带，使生态水一是渗入地下被植物根系吸收;二是蒸发到空气里。这样，中水损失多，不够喷洒路面和冲洗厕所循环利用，需从街道污水管道抽取污水，补充污水不足。
作为本发明的一种优先方案，将收集的生活污水通过厌氧好氧集成装置处理，产生沼气，沼气经发电设备发电，发电设备排放废气即二氧化碳，二氧化碳送进产甲烷装置，产生甲烷，甲烷气体输送到发电设备发电，实现废气循环利用零排放。这样，每天有新增加的新的生活污水，因此每天有新增加的沼气，新增加的沼气发电量;同时，新增加的发电量，就有新增加的二氧化碳，也就有了新增加的甲烷气体，新增加的甲烷气体就能增加新的发电量，发电量递增式发展，最终，发电量除满足本住宅小区居民生活用能外，还可向社会供电，使住宅小区由纯耗能大户转变为供能户，发生了质的变化。
工作原理：收集的生活污水经厌氧好氧集成装置处理，一是生成生态水，生态水通过渗水道、渗水层和分段浇灌绿化带，经植物根系吸收养分和水分，促使花草树木生长旺盛，美化环境，资源循环利用。还有水分蒸发和补充地下水，剩余的水不够冲洗厕所，还需从街道污水管道抽取污水，补充住宅小区生活污水不足部分，住宅小区生活污水处理实现负排放。二是生活污水里的有机物生成沼气，沼气发电，排放二氧化碳，二氧化碳通过产甲烷装置，生成甲烷，甲烷发电，排放二氧化碳，形成二氧化碳循环利用零排放。总之，生活污水里的资源全部利用起来，生产出新产品，造福人民。
与现有技术相比，本发明具有一是能够实现住宅小区生活污水资源循环利用，负排放。二是能够实现生活污水里的资源全部利用起来，生产出新产品，造福人民。
