申请日2016.04.08
公开(公告)日2016.08.17
IPC分类号E03F5/04; E03F5/06
摘要
本实用新型公开了一种污水过滤防堵塞的窨井,包括:窨井筒体和窨井盖,所述窨井盖设置在窨井筒体的顶部,所述窨井筒体内同心设置有一个过滤框,所述过滤框的底部设置有漏水孔,所述过滤框内设置有一层过滤网,所述窨井筒体的内壁上设置有数个支撑杆,所述支撑杆分别位于过滤框的下方,所述过滤网为无纺布或者钢丝网。通过上述方式,本实用新型所述的污水过滤防堵塞的窨井,污水通过窨井盖上的下水孔进入窨井筒体,污水中的杂质被过滤网截留后再通过漏水孔流入下水道,避免了下水道的堵塞,维护方便,减少维护人员的工作量,减少了路面积水问题。
权利要求书

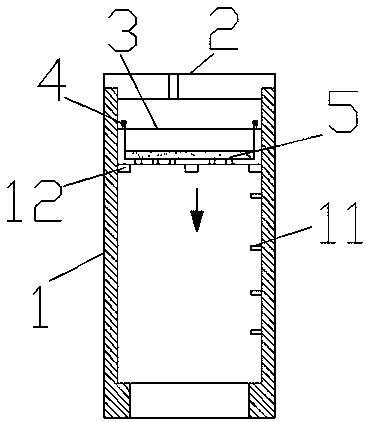

1.一种污水过滤防堵塞的窨井,包括:窨井筒体和窨井盖,所述窨井盖设置在窨井筒体的顶部,其特征在于,所述窨井筒体内同心设置有一个过滤框,所述过滤框的底部设置有漏水孔,所述过滤框内设置有一层过滤网,所述窨井筒体的内壁上设置有数个支撑杆,所述支撑杆分别位于过滤框的下方,所述过滤网为无纺布或者钢丝网。
2.根据权利要求1所述的污水过滤防堵塞的窨井,其特征在于,所述窨井筒体中部为圆形的内孔,所述内孔的直径与过滤框的外圆直径相对应。
3.根据权利要求1所述的污水过滤防堵塞的窨井,其特征在于,所述支撑杆环形阵列分布在窨井筒体的内壁上,所述支撑杆的一端延伸至窨井筒体的内壁之中。
4.根据权利要求1所述的污水过滤防堵塞的窨井,其特征在于,所述过滤框的顶部设置有数个吊装环。
5.根据权利要求1所述的污水过滤防堵塞的窨井,其特征在于,所述窨井筒体的内壁上设置有一列攀爬梯扶手。
6.根据权利要求1所述的污水过滤防堵塞的窨井,其特征在于,所述窨井盖上设置有下水孔。
说明书
一种 污水过滤防堵塞的窨井
技术领域
本实用新型涉及市政污水工程领域,特别是涉及一种污水过滤防堵塞的窨井。
背景技术
窨井盖安装在窨井的上方,使用比较广泛,在街道或者广场上都可以看到。窨井盖主要是为了污水的泄流和清理维护,而且车辆和行人需要在其上方通过,因此结构要求比较牢固。
普通的窨井并没有防堵塞和污水过滤的功能,污水中的颗粒物或者硬块容易流入窨井下方的下水道,造成下水道的堵塞,在路面形成积水,影响正常的通行,安全隐患较大。
实用新型内容
本实用新型主要解决的技术问题是提供一种污水过滤防堵塞的窨井,实现对污水的过滤,解决下水道的垃圾维护和堵塞问题。
为解决上述技术问题,本实用新型采用的一个技术方案是:提供一种污水过滤防堵塞的窨井,包括:窨井筒体和窨井盖,所述窨井盖设置在窨井筒体的顶部,所述窨井筒体内同心设置有一个过滤框,所述过滤框的底部设置有漏水孔,所述过滤框内设置有一层过滤网,所述窨井筒体的内壁上设置有数个支撑杆,所述支撑杆分别位于过滤框的下方,所述过滤网为无纺布或者钢丝网。
在本实用新型一个较佳实施例中,所述窨井筒体中部为圆形的内孔,所述内孔的直径与过滤框的外圆直径相对应。
在本实用新型一个较佳实施例中,所述支撑杆环形阵列分布在窨井筒体的内壁上,所述支撑杆的一端延伸至窨井筒体的内壁之中。
在本实用新型一个较佳实施例中,所述过滤框的顶部设置有数个吊装环。
在本实用新型一个较佳实施例中,所述窨井筒体的内壁上设置有一列攀爬梯扶手。
在本实用新型一个较佳实施例中,所述窨井盖上设置有下水孔。
本实用新型的有益效果是:本实用新型指出的一种污水过滤防堵塞的窨井,污水通过窨井盖上的下水孔进入窨井筒体,污水中的杂质被过滤网截留后再通过漏水孔流入下水道,避免了下水道的堵塞,维护方便,减少维护人员的工作量,减少了路面积水问题。
