申请日2016.04.09
公开(公告)日2016.12.21
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型是一种喷水织机废水处理资源化系统。本实用新型主要由废水调节池、细格栅、沉淀池、气浮机、氧化反应罐、MBR生化池、反渗透系统、回用水池之间依次相连接;臭氧发生器与氧化反应罐相连接;反渗透系统与浓水储池、生化系统、排放水池依次相连接。本实用新型与现有技术相比，具有以下特点：本实用新型大幅度降低了混凝药剂的投加量，降低了处理费用，降低了物化污泥的产生量，减少了物化处理过程对废水中无机盐增加量，利于中水回用;控制简单、操作方便;产生的中水品质高，可全部回用于生产过程，节约水资源。
权利要求书

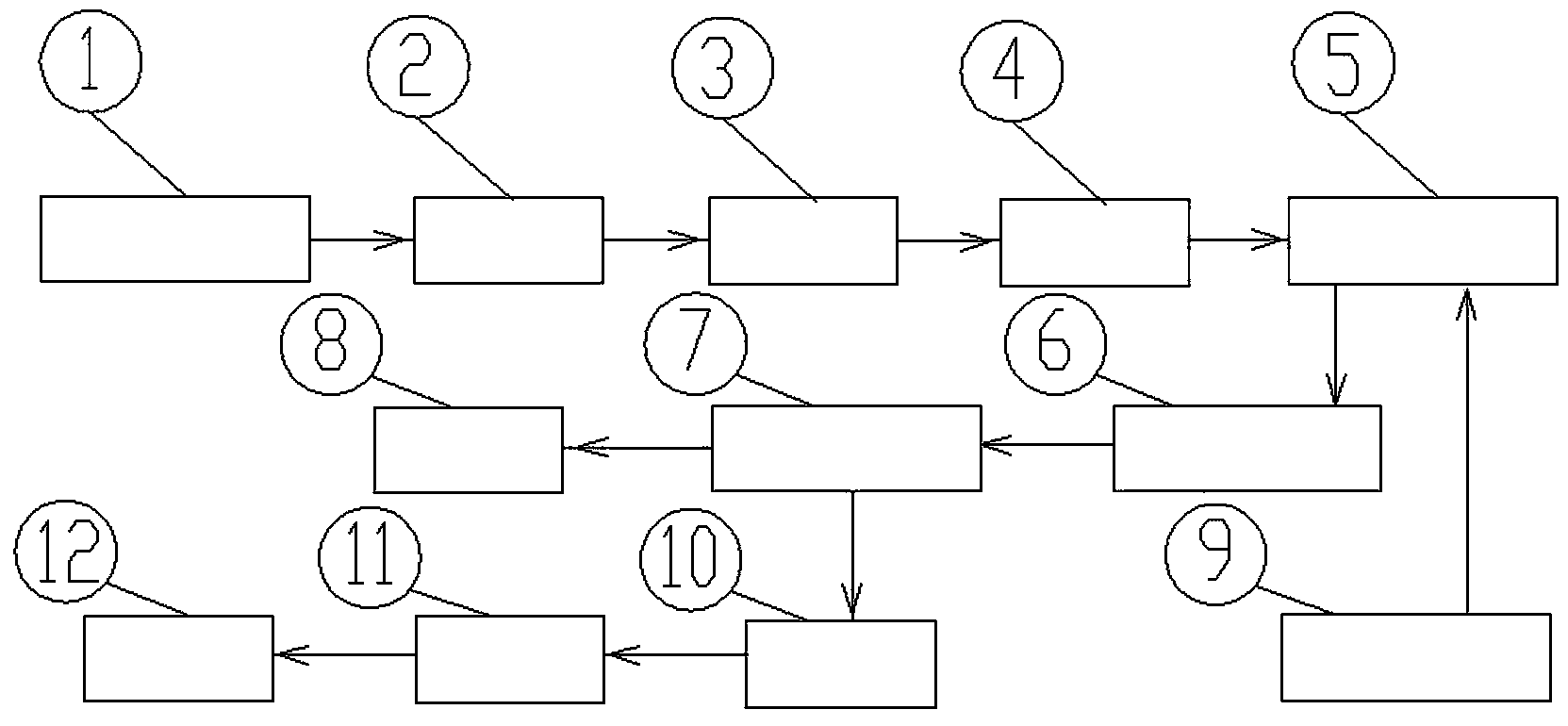

1.一种喷水织机废水处理资源化系统，其特征在于：废水调节池(1)、细格栅(2)、沉淀池(3)、气浮机(4)、氧化反应罐(5)、MBR生化池(6)、反渗透系统(7)、回用水池(8)之间依次相连接;臭氧发生器(9)与氧化反应罐(5)相连接;反渗透系统(7)与浓水储池(10)、生化系统(11)、排放水池(12)依次相连接。
2.根据权利要求1所述的一种喷水织机废水处理资源化系统，其特征在于：所述的废水调节池(1)内设搅拌混合装置。
3.根据权利要求1所述的一种喷水织机废水处理资源化系统，其特征在于：所述的沉淀池(3)采用平流沉淀池、辐流沉淀池或者斜管沉淀池。
4.根据权利要求1所述的一种喷水织机废水处理资源化系统，其特征在于：所述的氧化反应罐(5)为密闭式压力反应罐。
说明书
一种喷水织机废水处理资源化系统
技术领域
本实用新型涉及一种废水处理装置，尤其是一种喷水织机废水处理资源化系统。
背景技术
喷水织机具有生产效率高、产品质量好的特点，是发展最快的无梭织机。喷水织机在生产过程中产生大量废水，这些废水中主要含有废纱头及丙烯酸酯、丙烯酸丁酯等各种浆料，废水中的胶体物质、溶解性COD和无机盐是制约其资源化回用的特征污染物。现有的喷水织机废水的处理装置，主要处理水的方法有混凝-气浮法、生化法、过滤法等。现有的处理装置存在的缺陷是：只能解决制约该废水资源化利用的一项或两项指标，处理后的中水仍难于直接回用于生产过程，导致了喷水织机废水的回用比例较低，处理后的中水后续还需增加较长的处理工段才能高比例回用于生产过程。
实用新型内容
本实用新型的技术任务是针对以上不足之处，提供工艺简练，实现喷水织机废水中制约资源化回用的胶体物质、溶解性COD和无机盐等特征污染物同步高效去除的一种喷水织机废水处理资源化系统。
本实用新型解决其技术问题所采用的技术方案是：本实用新型结构主要由废水调节池、细格栅、沉淀池、气浮机、氧化反应罐、MBR生化池、反渗透系统、回用水池之间依次相连接;臭氧发生器与氧化反应罐相连接;反渗透系统与浓水储池、生化系统、排放水池依次相连接。
所述的废水调节池内设搅拌混合装置。
所述的沉淀池采用平流沉淀池、辐流沉淀池或者斜管沉淀池。
所述的氧化反应罐为密闭式压力反应罐。
所述的生化系统采用好氧活性污泥工艺。
本实用新型的废水先后经过水质调节、细格栅过滤、沉淀、气浮、氧化、MBR生化、反渗透过滤、回用水池储存等处理过程，反渗透浓水先后经过储池储存、生化系统降解、排放水池储存等处理过程。
本实用新型与现有技术相比，具有以下特点：一、本实用新型通过设置了沉淀池和气浮机，进行物化预处理工段，将自然沉淀和加药气浮工艺有机结合，大幅度降低了混凝药剂的投加量，在降低了处理费用的同时，还降低了物化污泥的产生量，减少了物化处理过程对废水中无机盐增加量，利于中水回用;二、本实用新型通过MBR生化与反渗透系统串联，简化了反渗透系统的预处理工艺，使系统的控制简单、操作方便;三、本实用新型工艺设置科学，产生的中水品质高，中水的产生比例高，可达到废水比例85%以上，可全部回用于生产过程，节约水资源。
