申请日2016.04.27
公开(公告)日2016.11.23
IPC分类号E03F5/22
摘要

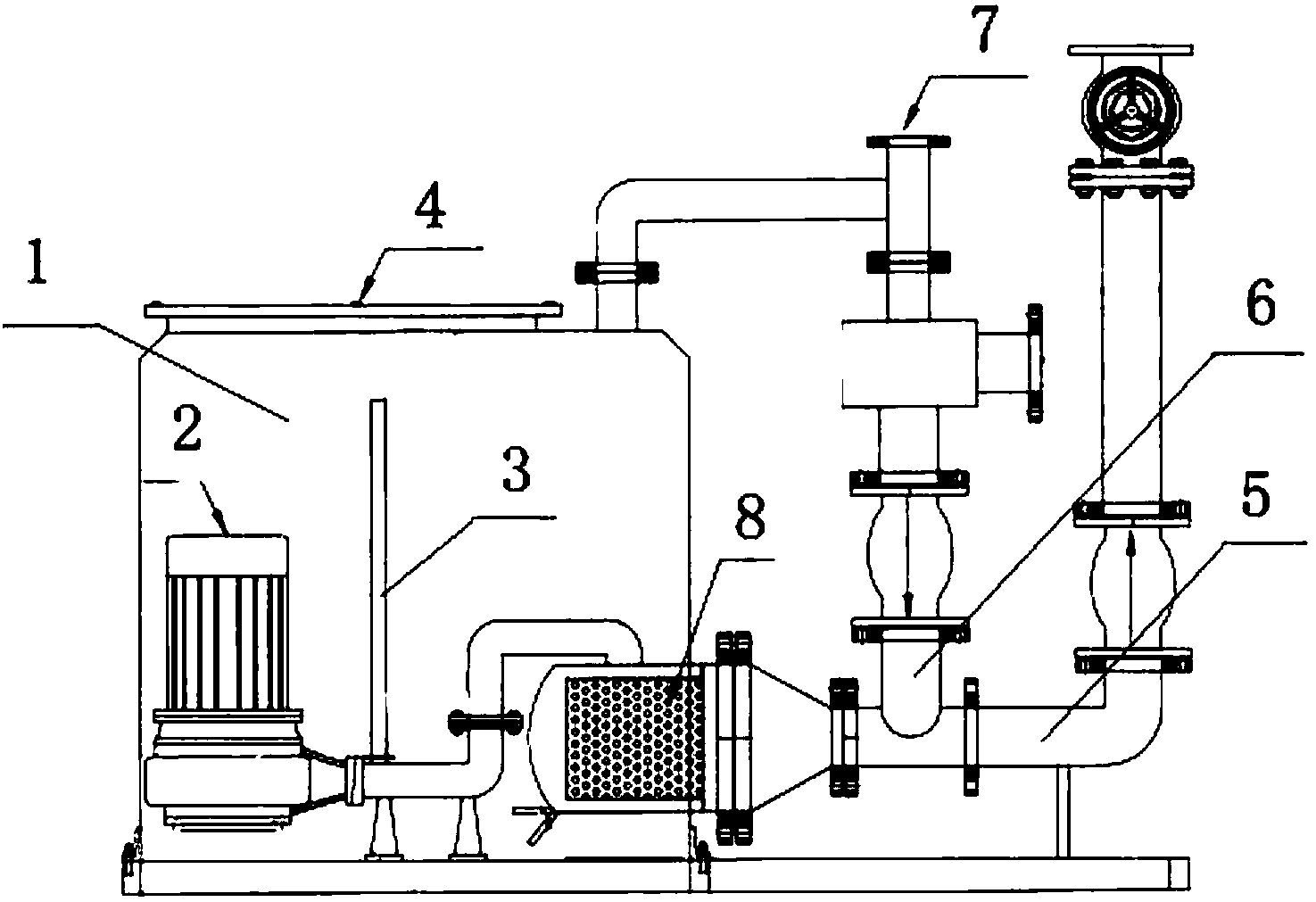

本实用新型提供一种新型污水提升装置，包括集水箱本体，所述的集水箱本体内设有水泵，水泵连接有液位传感器，所述的集水箱本体上端还设有控制柜，所述的控制柜内设有控制水泵运行的控制开关，所述的水泵连接有出水管，所述的出水管上连通有进水管，所述的进水管和出水管上分别设有进水管止回阀和出水管止回阀，所述的出水管的出水口出设有出水闸阀，所述的集水箱本体和进水管之间还连通有通气管，所述的进水管和出水管上均设有回流装置，本产品所提供的污水提升装置将过滤原理引入污水排放设备中，避免设备的堵塞、清掏;全密闭设计，避免了污水外溢和异味的散发，保护了周围环境，操作简单，运行方便，非常实用。
权利要求书
1.一种新型污水提升装置，包括集水箱本体，其特征在于，所述的集水箱本体内设有水泵，水泵连接有液位传感器，所述的集水箱本体上端还设有控制柜，所述的控制柜内设有控制水泵运行的控制开关，所述的水泵连接有出水管，所述的出水管上连通有进水管，所述的进水管和出水管上分别设有进水管止回阀和出水管止回阀，所述的出水管的出水口出设有出水闸阀，所述的集水箱本体和进水管之间还连通有通气管，所述的进水管和出水管上均设有回流装置，所述的回流装置通过耦合器与进水管和出水管连通，所述的集水箱本体四周表面均设有位置相对应的凹槽。
2.如权利要求1所述的一种新型污水提升装置，其特征在于，所述的集水箱本体底部设有整体槽钢底座。
3.如权利要求1所述的一种新型污水提升装置，其特征在于，所述的出水管和水泵之间设有过滤装置。
4.如权利要求3所述的一种新型污水提升装置，其特征在于，所述的过滤装置为能将固液分离的过滤网。
说明书
一种新型污水提升装置
技术领域
本实用新型提供一种污水处理器，特别涉及一种新型污水提升装置。
背景技术
随着我国经济的发展，土地现在已经成为我国经济发展的制约因素，现在地下建筑空间的利用率越来越高，例如：地下商场、地铁、地下停车场护和地下室等，原有的地下污水存储和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发的臭味严重污染环境，同时沉淀物产生的有毒有害气体对维修人员造成的伤害也时有发生，因此，原有的设施已经不能满足现代生活和经营活动的要求。
实用新型内容
针对现有的技术不足，本实用新型提供一种新型污水提升装置。
为了实现上述目的，本实用新型俗所采取的技术方案是：一种新型污水提升装置，包括集水箱本体，所述的集水箱本体内设有水泵，水泵连接有液位传感器，所述的集水箱本体上端还设有控制柜，所述的控制柜内设有控制水泵运行的控制开关，所述的水泵连接有出水管，所述的出水管上连通有进水管，所述的进水管和出水管上分别设有进水管止回阀和出水管止回阀，所述的出水管的出水口出设有出水闸阀，所述的集水箱本体和进水管之间还连通有通气管，所述的进水管和出水管上均设有回流装置，所述的回流装置通过耦合器与进水管和出水管连通，所述的集水箱本体四周表面均设有位置相对应的凹槽。
所述的集水箱本体底部设有整体槽钢底座。
所述的出水管和水泵之间设有过滤装置。
所述的过滤装置为能将固液分离的过滤网。
本实用新型的有益效果：本产品所提供的污水提升装置将过滤原理引入污水排放设备中，避免设备的堵塞、清掏;全密闭设计，避免了污水外溢和异味的散发，保护了周围环境，操作简单，运行方便，非常实用。
