申请日2016.05.25
公开(公告)日2016.11.23
IPC分类号B01D33/073
摘要
一种滚筒式水处理装置，其特征是它主要由滚筒(1)、集水池(2)和集污罩(3)组成，滚筒(1)连接有驱动其转动的动力装置(6)，集水池(2)安装在滚筒(1)中以便收集经滚筒(1)过滤后的水并导出到后续处理设备中，集污罩(3)安装在滚筒(1)的下部用于收集从滚筒(1)表面因离心力而甩入的颗粒物，滚筒(1)的表面包覆有过滤网(4)用于过滤需处理水中的杂质，待处理水落在滚筒(1)的表面并经过滤网(4)过滤后落入集水池(2)中，被过滤网过滤出的杂质在离心力作用下转动到脱离位置后撞击到集污罩并被其收集。本实用新型可实现无限循环连续工作，无需停机反冲洗，过滤后的杂质在离心力的作用下被收集罩收集。

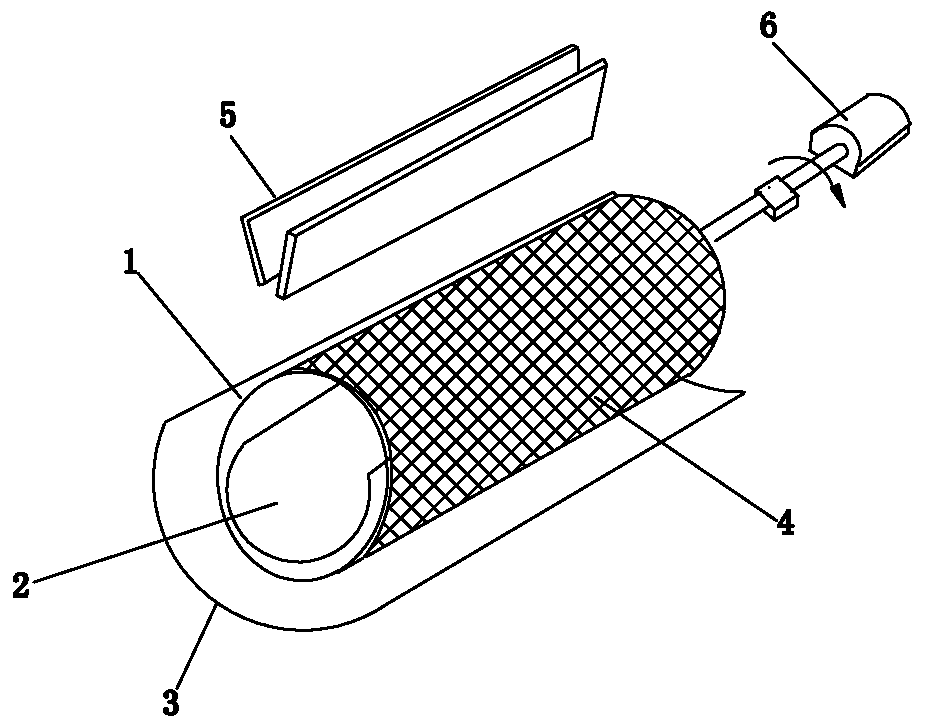

摘要附图
权利要求书
1.一种滚筒式水处理装置，其特征是它主要由滚筒(1)、集水池(2)和集污罩(3)组成，滚筒(1)连接有驱动其转动的动力装置(6)，集水池(2)安装在滚筒(1)中以便收集经滚筒(1)过滤后的水并导出到后续处理设备中，集污罩(3)安装在滚筒(1)的下部用于收集从滚筒(1)表面因离心力而甩入的颗粒物，滚筒(1)的表面包覆有过滤网(4)用于过滤需处理水中的杂质，待处理水落在滚筒(1)的表面并经过滤网(4)过滤后落入集水池(2)中，被过滤网过滤出的杂质在离心力作用下转动到脱离位置后撞击到集污罩并被其收集。
2.根据权利要求1所述的滚筒式水处理装置，其特征是它被多个串接安装，且其中的过滤网的目数呈递增设置，最后一个滚筒式水处理装置的过滤网的目数最大。
3.根据权利要求1或2所述的滚筒式水处理装置，其特征是所述的集污罩(3)活动安装在滚筒(1)的下部以便更换或取下清污。
4.根据权利要求1或2所述的滚筒式水处理装置，其特征是所述的滚筒(1)的上部安装有导水板(5)，待处理水通过导水板(5)进入滚筒(1)的表面以防止外溅而影响过滤效果，待处理水经导水板(5)之间的过滤网(4)落入集水池(2)中。
说明书
滚筒式水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其是一种水中杂质过滤装置，具体地说是一种滚筒式水处理装置。
背景技术
目前，水处理中一般需要先将水中的颗粒或条状杂质清理掉，然后再进行精细处理或化学处理。而现有的水处理装置进行杂质处理时大多需要进行定期的反冲洗，以便将堵塞在过滤网上的杂质或颗粒去掉，才能保证后续过滤工作的正常进行，这就导致正常的过滤工作中断，而且需要浪费大量的反冲洗水，如果要不间断运行则需要设置一套备用过滤装置。
实用新型内容
本实用新型的目的是针对现有的水处理中需要对过滤网反冲洗而中断正常水处理流程的问题，设计一种能无限循环工作的、利用离心力实现杂质去除的滚筒式水处理装置。
本实用新型的技术方案是：
一种滚筒式水处理装置，其特征是它主要由滚筒1、集水池2和集污罩3组成，滚筒1连接有驱动其转动的动力装置6，集水池2安装在滚筒1中以便收集经滚筒1过滤后的水并导出到后续处理设备中，集污罩3安装在滚筒1的下部用于收集从滚筒1表面因离心力而甩入的颗粒物，滚筒1的表面包覆有过滤网4用于过滤需处理水中的杂质，待处理水落在滚筒1的表面并经过滤网4过滤后落入集水池2中，被过滤网过滤出的杂质在离心力作用下转动到脱离位置后撞击到集污罩并被其收集。
本实用新型的滚筒可进行多个串接安装，且其中的过滤网的目数呈递增设置，最后一个滚筒式水处理装置的过滤网的目数最大。
所述的集污罩3活动安装在滚筒1的下部以便更换或取下清污。
所述的滚筒1的上部安装有导水板5，待处理水通过导水板5进入滚筒1的表面以防止外溅而影响过滤效果，待处理水经导水板5之间的过滤网4落入集水池2中。
本实用新型的有益效果：
本实用新型可实现无限循环连续工作，无需进行停机反冲洗，过滤后的杂质在离心力的作用下被收集罩收集。
本实用新型结构简单，制造方便，用途广，既可用于自来水的初级过滤，也可用于污水处理的前置处理。
本实用新型采用电机驱动滚筒，滚筒的速度可控且恒定，过滤和自清洁效果更好。
